本实用新型涉及饮水机设备技术领域，尤其涉及一种可调节饮水口高度的饮水机。

背景技术：

现在社会，饮水机在家庭与公司内已经成为常用家电，给人们的饮水提供了方便，但传统的饮水机滴水槽过小，一段时间内就会积满滴水，频繁的倾倒滴水槽给人们的生活工作带来不便，且浪费水资源，传统饮水机饮水口高度固定，对于大小不同的杯子来说接水过于麻烦，人们必须保持手臂在一定的高度，给人们的饮水带来不便。

因此，我们急需设计一种可调节饮水口高度的饮水机解决上述问题。

技术实现要素：

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种可调节饮水口高度的饮水机。

为了实现上述目的，本实用新型采用了如下技术方案：

一种可调节饮水口高度的饮水机，包括饮水机本体，所述饮水机本体的中部通过导水管与出水阀的进水端连接，出水阀安装在高度调节装置上，高度调节装置安装在饮水机本体的墙面板上，高度调节装置包括滑轨架、连接杆、拉力弹簧和滑块，其中，连接杆的两端均安装有滑块，且连接杆的通过拉力弹簧与滑轨架连接，滑块安装在滑轨架内，连接杆通过安装架与出水阀的外壳连接。

优选的，所述饮水机本体的前面板上开有供给安装高度调节装置的安装槽。

优选的，所述滑轨架包括第一滑轨、第二滑轨、第一连杆和第二连杆，其中，第一滑轨和第二滑轨的顶端通过第一连杆连接，第一滑轨和第二滑轨的末端通过第二连杆连接。

优选的，所述饮水机本体上的热水出水阀和冷水出水阀均安装在高度调节装置上。

本实用新型有益效果：该可调节饮水口高度的饮水机其上设置了由滑轨架、连接杆、拉力弹簧和滑块的高度调节装置，其结构简单，设计巧妙，将与冷水罐连接的出水阀安装在该高度调节装置上，能够很容易实现对出水阀高度的调节，进而方便于使用者更容易的接水，操作简单，使用方便，造价低，易于推广。

附图说明

图1为本实用新型提出的一种可调节饮水口高度的饮水机的结构示意图；

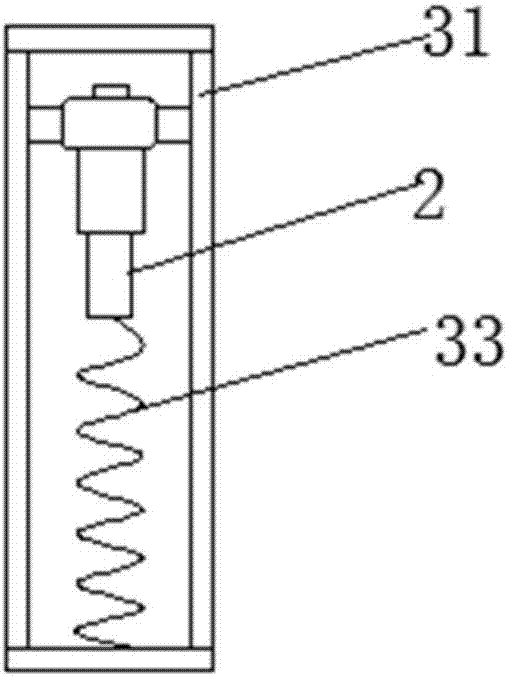

图2为本实用新型提出的一种可调节饮水口高度的饮水机的出水阀与高度调节装置装配示意图；

图3为本实用新型提出的一种可调节饮水口高度的饮水机的高度调节装置结构示意图；

图4为本实用新型提出的一种可调节饮水口高度的饮水机的出水阀与连接杆的连接示意图；

图5为本实用新型提出的一种可调节饮水口高度的饮水机的连接杆与滑块的连接示意图。

图中：1饮水机本体、2出水阀、3高度调节装置、31滑轨架、32连接杆、33拉力弹簧、34滑块。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-5，一种可调节饮水口高度的饮水机，包括饮水机本体1，饮水机本体1的中部通过导水管与出水阀2的进水端连接，出水阀2安装在高度调节装置3上，高度调节装置3安装在饮水机本体1的墙面板上，高度调节装置3包括滑轨架31、连接杆32、拉力弹簧33和滑块34，其中，连接杆32的两端均安装有滑块34，且连接杆32的通过拉力弹簧33与滑轨架31连接，滑块34安装在滑轨架31内，连接杆32通过安装架与出水阀2的外壳连接，饮水机本体1的前面板上开有供给安装高度调节装置3的安装槽，滑轨架31包括第一滑轨、第二滑轨、第一连杆和第二连杆，其中，第一滑轨和第二滑轨的顶端通过第一连杆连接，第一滑轨和第二滑轨的末端通过第二连杆连接，饮水机本体1上的热水出水阀和冷水出水阀均安装在高度调节装置3上。

工作原理：使用时，将杯口挤在出水阀2上，然后将杯子向上推，出水阀2给连接杆32一个向上的推力，在滑块34与滑轨架31的作用下，整个出水阀2向上运动，进而达到调节出水阀2距离饮水机底部高度的效果。

以上，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
