一种烹饪器具的制作方法

本实用新型涉及厨房电器领域，特别是一种烹饪器具。

背景技术：

现有烹饪器具多只有单一的加热烹饪功能，使用时需将食材先清洗干净后再放入，然后对烹饪器具通电，加热烹饪食材，这种烹饪器具上没有设置专门的清洗仓，更无法对食材进行自动清洗，使用者经常在匆忙冲洗食材或忘记清洗的情况下将食材放入烹饪器具加热，使用这种烹饪器具会给使用者带来诸多不便。

技术实现要素：

本实用新型索要解决的问题就是提供一种烹饪器具，所述烹饪器具具有单独的清洗仓和配套的排水泵以及排水管，使烹饪器具自动清洗然后烹饪成为可能，利于提高烹饪器具的自动化水平，给使用者带来便利；并且排水管具有足够长度，以降低排水泵的工作噪声，防止烹饪器具工作时噪声过大影响周围环境，给使用者带来不适。

为解决上述技术问题，本实用新型采用如下技术方案：一种烹饪器具，包括本体和设于本体上的盖体，其特征在于，所述盖体上设有清洗仓和排水泵，所述排水泵的进水口与清洗仓相连通，排水泵的出水口连接有排水管，所述排水管的长度大于40cm。本实用新型通过在盖体上设置清洗仓和排水泵，清洗仓用于清洗待烹饪的米或其它食材，使烹饪器具自动清洗然后烹饪成为可能，利于提高烹饪器具的自动化水平，给使用者带来便利，排水泵用于抽排清洗仓内的污水，污水经排水泵抽入排水管排出；由于排水泵工作时会产生较大的工作噪声，和排水泵连接的排水管通过延伸长度，能有效降低排水泵工作噪声，其中1cm长度水管大约能消除0.7分贝噪声，40cm长的排水管就能消除约28分贝噪声，通常排水泵工作噪声在60分贝左右，大于40cm的排水管已经能消除近一半的排水泵噪声，将排水泵剩余工作噪声控制在可接受的合理范围，继而控制烹饪器具工作噪声，防止烹饪器具噪声过大影响周围环境，给使用者带来不适。

作为对上述技术方案的进一步完善和补充，本实用新型采用如下技术措施：所述排水管的长度为45cm～60cm。排水管长度控制在该范围，可以有效控制排水管工作噪声在可接受范围，同时避免排水管长度过大对制造成本的增加。

所述排水管的出口端连接有连接管，所述连接管向盖体外排水。排水管依靠连接管向盖体外排水，以排空清洗仓。

所述本体上设有蓄水容器，所述连接管一端和排水管的出口端对接，另一端对接所述蓄水容器。当烹饪器具边上没有适合直接排水的场所时，在本体上设置蓄水容器和连接管，排水管通过接连接管向蓄水容器排水，利用蓄水容器存储清洗仓排出的水，提高烹饪器具的适用性。

所述连接管侧面延伸出凸耳，所述凸耳上设开孔并安装螺钉固定于盖体。连接管通过延伸的凸耳安装螺钉和盖体连接固定，确保连接管在设定的安装位置，以便后续向盖体外顺利排水。

所述排水管沿长度方向设有若干弯折段，所述盖体上设置限位排水管的定位结构。由于排水管沿长度方向有多处弯折，以充分利用盖体上的空间布置排水管；盖体上的定位结构用于对排水管进行限位，使排水管在沿着设定方向延伸安装，防止排水管因为弯折后产生弹性，回弹偏离设定位置。

所述定位结构包括多个设于盖体上的限位柱，所述限位柱沿着排水管的走向分布并紧靠排水管对其限位。由于限位柱沿排水管走向分布并紧靠排水管，能够对排水管在盖体上进行安装限位。

所述定位结构包括设于盖体上的卡勾，所述卡勾勾住排水管对其限位。通过卡勾勾住排水管，实现排水管在盖体上的安装限位。

所述定位结构包括设于盖体上的卡槽，所述排水管嵌于卡槽中限位。通过将排水管嵌于卡槽中，实现排水管在盖体上的安装限位。

所述清洗仓在对应仓内腔的底部位置设置排水口，排水泵通过管路与所述排水口相连通。将清洗仓的排水口设在仓内腔的底部，清洗仓更易排尽，利于保持清洗仓内腔的卫生清洁，清洗仓不会因为排水口设置在高位导致排水不尽，造成清洗仓内腔留有残余积水，带来发霉或其它卫生问题。

本实用新型通过在盖体上设置清洗仓和排水泵，使烹饪器具自动清洗然后烹饪成为可能，利于提高烹饪器具的自动化水平，给使用者带来便利，排水泵用于抽排清洗仓内的污水，污水经排水泵抽入排水管排出，并通过延长排水管长度降低排水泵的工作噪声，防止烹饪器具噪声过大影响周围环境，给使用者带来不适；优选的，排水管长度控制在45cm～60cm，有效控制排水管工作噪声在可接受范围，同时避免长度过大对制造成本的增加；在排水管出口端接连接管，向盖体外排水，以排空清洗仓；排水管通过接连接管向蓄水容器排水，利用蓄水容器存储清洗仓排出的水，提高烹饪器具的适用性；连接管通过延伸的凸耳安装螺钉和盖体连接固定，确保连接管在设定的安装位置，以便后续向盖体外顺利排水。

附图说明

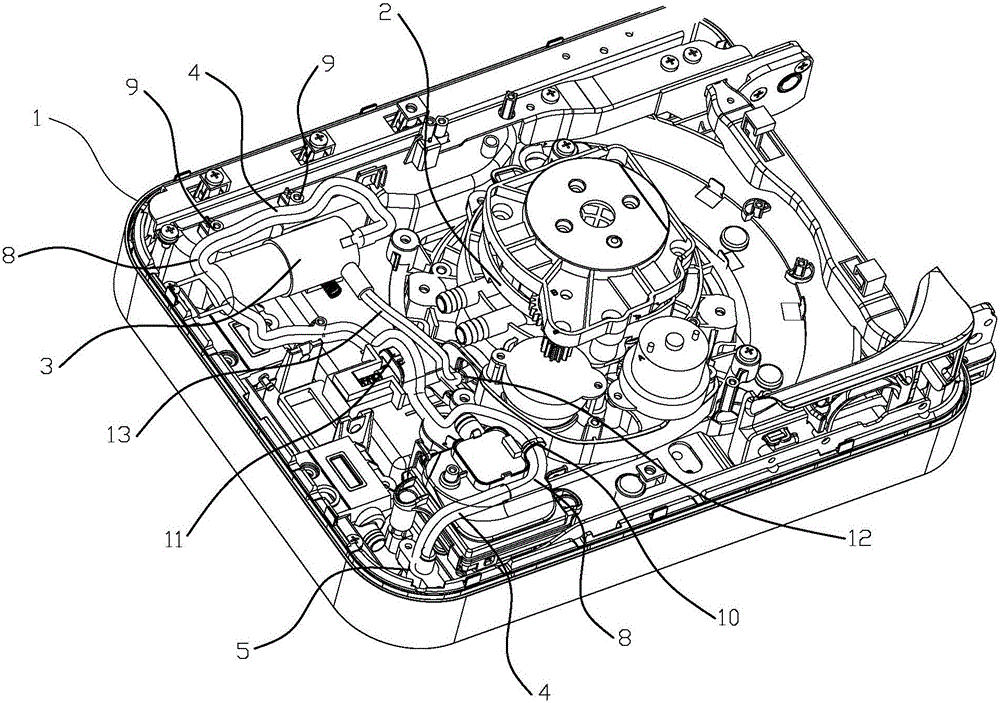

图1：本实用新型结构示意图。

图2：图1中清洗仓示意图。

图3：图1中连接管示意图。

图中：1.盖体、2.清洗仓、3.排水泵、4.排水管、5.连接管、6.凸耳、7.开孔、8.弯折段、9.限位柱、10.卡勾、11.卡槽、12.排水口、13.管路。

具体实施方式

下面结合附图说明和具体实施方式对本实用新型做进一步的说明。

如图1～3所示，一种烹饪器具，包括本体(图中未示)和设于本体上的盖体1，所述盖体1上设有清洗仓2和排水泵3，所述排水泵的进水口与清洗仓2相连通，排水泵3的出水口连接有排水管4，所述排水管的长度大于40cm。在盖体上设置清洗仓和排水泵，清洗仓用于清洗待烹饪的米或其它食材，使烹饪器具自动清洗然后烹饪成为可能，利于提高烹饪器具的自动化水平，以方便使用者，排水泵用于抽排清洗仓内的污水，污水经排水泵抽入排水管排出；由于排水泵工作时会产生较大的工作噪声，和排水泵连接的排水管通过延伸长度，能有效降低排水泵工作噪声，其中1cm长度水管大约能消除0.7分贝噪声，40cm长的排水管就能消除约28分贝噪声，通常排水泵工作噪声在60分贝左右，大于40cm的排水管已经能消除近一半的排水泵噪声，将排水泵剩余工作噪声控制在可接受的合理范围，继而控制烹饪器具工作噪声，防止烹饪器具噪声过大影响周围环境，给使用者带来不适。

具体的，排水管4长度优选为45cm～60cm，如可以45cm、50cm、55cm、60cm等具体数值。排水管长度控制在该范围，可以有效控制排水管工作噪声在可接受范围，同时避免排水管长度过大对制造成本的增加。

所述排水管4的出口端连接有连接管5，所述连接管向盖体1外排水。排水管依靠连接管向盖体外排水，以排空清洗仓。

所述本体上还设有蓄水容器(图中未示)，连接管5一端和排水管4的出口端对接，另一端对接所述蓄水容器；所述连接管5侧面延伸出两个间隔180°的凸耳6，所述凸耳上设开孔7并安装螺钉固定于盖体1。当烹饪器具边上没有适合直接排水的场所时，在本体上设置蓄水容器和连接管，排水管通过接连接管向蓄水容器排水，利用蓄水容器存储清洗仓排出的水，提高烹饪器具的适用性；连接管通过延伸的凸耳安装螺钉和盖体连接固定，确保连接管在设定的安装位置，以便后续向盖体外顺利排水。

由于排水管4长度较长，排水管4沿长度方向设有若干弯折段8，所述盖体1上设置限位排水管4的定位结构，由于排水管沿长度方向有多处弯折，以充分利用盖体上的空间布置排水管；盖体上的定位结构用于对排水管进行限位，使排水管在沿着设定方向延伸安装，防止排水管因为弯折后产生弹性，回弹偏离设定位置。

所述定位结构可以是设于盖体1上的限位柱9和/或卡勾10和/或卡槽11，定位结构是限位柱时，限位柱9沿排水管4走向分布并紧靠排水管，对排水管4在盖体1上进行安装限位；定位结构是卡勾10时，卡勾10勾住排水管4，对排水管4在盖体1上进行安装限位；定位结构是卡槽11时，排水管4嵌于卡槽11中限位，使排水管4在盖体1上安装限位。

所述清洗仓2在对应仓内腔的底部位置设置排水口12，排水泵3通过管路13与所述排水口12相连通。清洗仓的排水口设在仓内腔的底部，清洗仓更易排尽，利于保持清洗仓内腔的卫生清洁，清洗仓不会因为排水口设置在高位导致排水不尽，造成使清洗仓内腔留有残余积水，带来发霉或其它卫生问题。
