一种药盘短距平衡组合导轨机构的制作方法

本实用新型涉及一种药盘短距平衡组合导轨机构。

背景技术：

药盘托是用来支撑药盘的支撑架，药盘在药盘托前后滑动，实现了药盘的前后运动，方便地提取和存放药品。传统的药盘托上设置有滚珠，药盘是通过滚珠的支撑来实现药盘的前后运动的，在推动和拉动药盘时，滚珠的声音比较大，而且滚珠的运动阻力也较大，药盘抽动时较重，而且传统的药盘与药盘托配合使用的时候，两者之间没有设置限位装置或是提醒预警装置，拉药盘时容易将整个药盘拉出来，使得药盘里面的药品散落。

技术实现要素：

有鉴于此，本实用新型的目的是提供一种推拉运行平稳、运动阻力小、声噪小的一种药盘短距平衡组合导轨机构。

为解决上述技术问题，本实用新型的技术方案是：

一种药盘短距平衡组合导轨机构，包括面板，设置于该面板两侧的左、右侧板，该相对两侧的左、右侧板之间连接有抽屉托板，其特征在于，该导轨机构还包括导向块和轴承压板，所述导向块和所述轴承压板与所述左、右侧板一一对应，分别包括左导向块、右导向块，以及左轴承压板和右轴承压板，所述左导向块和所述右导向块的内侧分别固定连接有至少一个左侧轴承和右侧轴承，所述左侧板设置于所述左导向块和所述左轴承压板之间，并与所述左侧轴承滚动触接，所述右侧板设置于所述右导向块和所述右轴承压板之间，并与所述右侧轴承滚动触接。

优选地，上述的一种药盘短距平衡组合导轨机构，其中所述左侧板靠近所述左导向块的一端的端部处固定连接有推出感应片或所述右侧板靠近所述右导向块的一端的端部处固定连接有推出感应片。

优选地，上述的一种药盘短距平衡组合导轨机构，其中所述左侧板和所述右侧板与所述面板连接处分别设有左侧加强板和右侧加强板。

优选地，上述的一种药盘短距平衡组合导轨机构，其中所述左侧轴承和所述右侧轴承各设置有四个，其分别沿所述左导向块、右导向块的水平沿线呈均匀间隔设置。

优选地，上述的一种药盘短距平衡组合导轨机构，其中所述左侧轴承和所述右侧轴承均为塑料自润滑轴承。

较现有技术，本实用新型技术效果主要体现在：该技术方案中侧板与导向块之间采用至少一个轴承进行滚动触接，并采用轴承压板进行限位运行，拉动运行平稳，轴承定位转动噪声低，而且轴承与轴承之间间隔设置较传统的滚珠结构进一步降低了声噪，并且我们还可以对轴承进行选择，如采用塑料自润滑轴承可以进一步减小拉动药盘时产生的噪音，此外，药盘在拉动过程中，轴承定位转动，侧板与轴承之间产生滚动摩擦，其阻力小。另外，在左侧板靠近左导向块的一端的端部处固定连接推出感应片或是在右侧板靠近右导向块的一端的端部处固定连接推出感应片，当药盘即将要整个拉出药盘托时，感应片会产生感应信号，发出预警，起到警示提醒的作用，避免将整个药盘拉出。

附图说明

图1：本实用新型结构示意图；

图2：本实用新型图1中AA向剖视图。

具体实施方式

以下结合附图，对本实用新型的具体实施方式作进一步详述，以使本实用新型技术方案更易于理解和掌握。

如图1和图2所示，一种药盘短距平衡组合导轨机构，包括面板1，设置于该面板1两侧的左、右侧板（2,3），该相对两侧的左、右侧板（2,3）之间连接有抽屉托板4，该导轨机构还包括导向块和轴承压板，所述导向块和所述轴承压板与左、右侧板（2,3）一一对应，分别包括左导向块5、右导向块6，以及左轴承压板7和右轴承压板8，左导向块5和右导向块6的内侧分别固定连接有至少一个左侧轴承11和右侧轴承（图中未显示），左侧板2设置于左导向块5和左轴承压板7之间，并与左侧轴承11滚动触接，右侧板3设置于右导向块6和右轴承压板8之间，并与所述右侧轴承滚动触接。

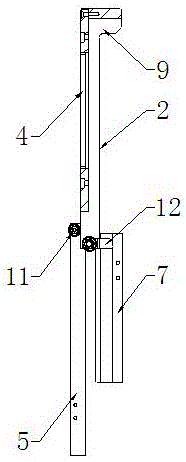

如图2所示，其中左侧板2靠近左导向块5的一端的端部处固定连接有推出感应片12，当然推出感应片12也可以设置在右侧板3靠近右导向块6的一端的端部处。

其中左侧板2和右侧板3与面板1连接处分别设有左侧加强板9和右侧加强板10。

其中左侧轴承11和所述右侧轴承各设置有四个，其分别沿左导向块5、右导向块6的水平沿线呈均匀间隔设置。

其中左侧轴承11和所述右侧轴承均为塑料自润滑轴承。

该技术方案中侧板与导向块之间采用至少一个轴承进行滚动触接，并采用轴承压板进行限位运行，拉动运行平稳，轴承定位转动噪声低，而且轴承与轴承之间间隔设置较传统的滚珠结构进一步降低了声噪，并且我们还可以对轴承进行选择，如采用塑料自润滑轴承可以进一步减小拉动药盘时产生的噪音，此外，药盘在拉动过程中，轴承定位转动，侧板与轴承之间产生滚动摩擦，其阻力小。另外，在左侧板靠近左导向块的一端的端部处固定连接推出感应片或是在右侧板靠近右导向块的一端的端部处固定连接推出感应片，当药盘即将要整个拉出药盘托时，感应片会产生感应信号，发出预警，起到警示提醒的作用，避免将整个药盘拉出。

当然，以上仅是本实用新型的具体应用范例，对本实用新型的保护范围不构成任何限制。凡采用等同变换或者等效替换而形成的技术方案，均落在本实用新型权利保护范围之内。
