一种智能式隔辐射双卷帘防火门的制作方法

本实用新型提出一种智能式隔辐射双卷帘防火门，属于装修设备应用技术领域。

背景技术：

目前，在家居或者是商用方面，安全的重要性是不言而喻的，在装修部件中，对门的使用也有了不一样的要求，不再单一的因为防盗性能来挑选门的种类，在防火、防辐射方面都有一定的要求。而其中的一种门，双卷帘门由二樘防火门帘组成，中间间隔有一定距离的空气层，动力方面则由单台电动机带动双传动轴，得以实现两幅门帘同步升降的功能，防火方面一般不需要使用水幕保护装置，帘面大都由防辐射铝箔陶纤布、陶纤针织毯、耐高温防火布及彩色装饰布组成；其燃烧性能可以达到国标中A级的规定，被广泛推广于大型商场、超市、大卖场等消防要求高的地方，但是目前的门大都功能单一，不能够智能化的感应所在位置一定范围内的情况，并且做出相应的反应和提示。因此，针对上述问题提出一种智能式隔辐射双卷帘防火门。

技术实现要素：

本实用新型的目的就在于为了解决上述问题而提供一种智能式隔辐射双卷帘防火门，使用两层卷帘门的设计，卷帘门门板内部均匀填充一层铅粉，具有较好的防辐射的性能，两层门中间有一定的缝隙，具有较好的隔热作用，并且在门顶箱上安装有红外感应器和烟雾感应器，使异常情况能够被迅速感知到，排除隐患。

本实用新型通过以下技术方案来实现上述目的，一种智能式隔辐射双卷帘防火门，包括导轨以及设置在所述导轨顶端的门顶箱，所述导轨之间安装卷帘门，且所述卷帘门的外表面安装锁具；所述卷帘门底部安装边条；所述导轨内部安装防护套，且所述防护套内部设置钢钉；所述门顶箱的内部一端安装电动机，且所述门顶箱一端外表面设置箱门；所述箱门内侧设置控制中心，且所述箱门一侧设置红外感应器和所述烟雾感应器；所述红外感应器一侧设置扬声器。

优选的，所述门顶箱的前后两侧各有一个所述扬声器，且所述扬声器大小、形状相同。

优选的，所述电动机、所述扬声器、所述红外感应器、所述烟雾感应器和所述控制中心之间内部电性连接。

优选的，所述门顶箱的宽度大于所述导轨的宽度。

优选的，所述卷帘门的宽度小于所述导轨的宽度。

优选的，所述卷帘门是一种内部填充铅粉的卷帘门。

本实用新型的有益效果是：该种智能搁辐射双卷帘防火门使用两层卷帘门的设计，卷帘门门板内部均匀填充一层铅粉，并且在门的表面喷涂有一层防辐射材料，双重防护，具有较好的防辐射的性能，两层门中间有一定的缝隙，具有较好的隔热作用，并且在门顶箱的屋内部分安装有检测是否发生起火或异常温度物体的红外感应器和能够检测是否有一定浓度烟雾的烟雾感应器，使异常情况能够被迅速感知到，排出安全隐患，而且门顶箱内外两侧都安装有扬声器，有助于获得人员的注意，操作简单，安全可靠，具有良好的社会效益，适合推广使用。

附图说明

图1为本实用新型整体结构示意图；

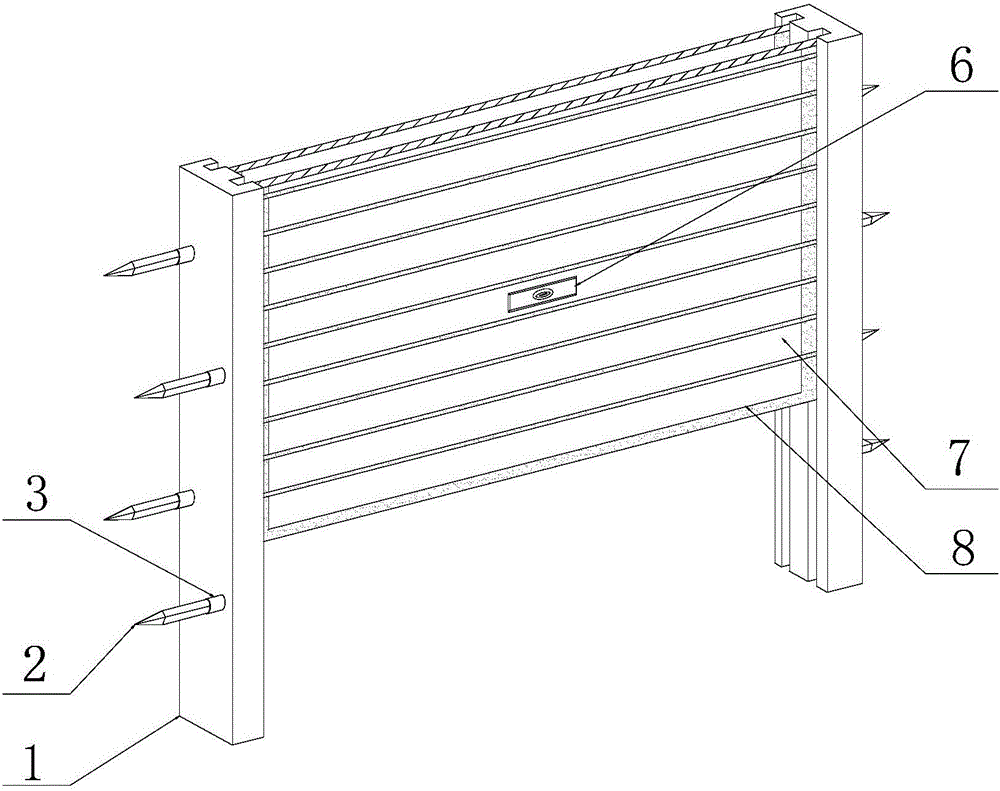

图2为本实用新型导轨和卷帘门结构示意图；

图3为本实用新型门顶箱结构示意图；

图4为本实用新型门顶箱内侧结构示意图。

图中：1、导轨，2、钢钉，3、防护套，4、扬声器，5、门顶箱，6、锁具，7、卷帘门，8、边条，9、电动机，10、红外感应器，11、控制中心，12、箱门，13、烟雾感应器。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4，一种智能式隔辐射双卷帘防火门，包括导轨1以及设置在所述导轨1顶端的门顶箱5，所述导轨1之间安装卷帘门7，且所述卷帘门7的外表面安装锁具6；所述卷帘门7底部安装边条8；所述导轨1内部安装防护套3，且所述防护套3内部设置钢钉2；所述门顶箱5的内部一端安装电动机9，且所述门顶箱5一端外表面设置箱门12；所述箱门12内侧设置控制中心11，且所述箱门12一侧设置红外感应器10和所述烟雾感应器13；所述红外感应器10一侧设置扬声器4。

作为本实用新型的一种技术优化方案，所述门顶箱5的前后两侧各有一个所述扬声器4，且所述扬声器4大小、形状相同。

作为本实用新型的一种技术优化方案，所述电动机9、所述扬声器4、所述红外感应器10、所述烟雾感应器13和所述控制中心11之间内部电性连接。

作为本实用新型的一种技术优化方案，所述门顶箱5的宽度大于所述导轨1的宽度。

作为本实用新型的一种技术优化方案，所述卷帘门7的宽度小于所述导轨1的宽度。

作为本实用新型的一种技术优化方案，所述卷帘门7是一种内部填充铅粉的卷帘门7。

本实用新型在使用时，首先检查控制中心11是否处于工作状态，若不在工作状态，说明没有电力供应或者是控制中心11出现问题，需要及时处理，导轨1会在交错安装的钢钉2的作用下固定在墙壁上，在使用钢钉2时要事先将防护套3安装在导轨1内部，防止钢钉2对导轨1造成损伤，卷帘门7被安装在导轨1的导槽内，受到两侧的导轨1的限制，当屋内出现异常现象时，红外感应器10会感应到屋内的东西的温度是否出现异常现象，烟雾感应器13能够感应到屋内的是否有烟雾并且是否超标，这些信息都会被控制中心11采集并进行分析，当出现异常时，扬声器4会发出提示音，引起注意。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
