电饭煲或压力锅及其上盖组件的制作方法

本实用新型涉及厨房家电技术领域，特别是涉及电饭煲或者压力锅及其上盖组件。

背景技术：

目前，电饭煲产品的显示面板越来越多的设计为顶置操作，即在电饭煲的上盖的顶部上设计具有显示部分和操作部分。但是，顶部显示的电饭煲存在容易顶部起雾的问题，原因在于顶部显示屏的位置密封性能不好，导致水蒸气容器进入显示窗，从而水蒸气遇冷后形成凝露，导致显示窗口雾化，严重影响用户使用。

技术实现要素：

基于此，有必要针对目前的电饭煲的显示屏密封性能不到导致的显示窗口雾化凝露的问题，提供一种能够阻隔水蒸气、防止显示窗凝露的上盖组件，同时还提供了一种含有上述上盖组件的电饭煲或者压力锅。

上述目的通过下述技术方案实现：

一种上盖组件，包括：

上盖面盖，所述上盖面盖上开设有放置槽；

显示板，安装于所述放置槽中；

上盖面板，所述上盖面板盖设于所述上盖面盖上，所述上盖面板上对应所述显示板处设置有显示窗；

第一密封圈，设置于所述上盖面板与所述上盖面盖之间，所述第一密封圈能够密封所述上盖面板与所述上盖面盖围设的空间；及

第二密封圈，设置于所述上盖面板与所述显示板之间，所述第二密封圈能够密封所述上盖面板的显示窗与所述显示板围设的空间。

在其中一个实施例中，所述上盖面盖上开设有第一安装槽，所述第一安装 槽呈环形设置，且所述第一安装槽设置于所述放置槽的外围；

所述第一密封圈安装于所述第一安装槽中。

在其中一个实施例中，所述上盖面板上对应所述第一安装槽处还设置有筋条；

所述上盖面板盖设于所述上盖面盖上，所述筋条能够将所述第一密封圈压设于所述第一安装槽中。

在其中一个实施例中，所述第一密封圈的截面形状呈圆形设置；

所述第一密封圈与所述第一安装槽为过盈配合。

在其中一个实施例中，所述第二密封圈包括固定部及设置于所述固定部上的密封部；

所述固定部安装于所述显示板上，所述上盖面板盖设于所述上盖面盖上，所述上盖面板能够与所述密封部相接触，并压紧所述密封部。

在其中一个实施例中，所述显示板上具有用于安装所述第二密封圈的第二安装槽，所述第二安装槽呈环状设置；

所述固定部上设置有凸起，所述凸起安装于所述第二安装槽中。

在其中一个实施例中，所述固定部呈U形设置；

所述密封部呈V形设置；

U形的所述固定部的一边与V形的所述密封部的一边连接，V形的所述密封部的另一边与所述上盖面板相接触。

所述凸起与所述第二安装槽为过盈配合。

在其中一个实施例中，所述上盖组件还包括过线密封圈，所述放置槽的内壁上开设有过线孔，所述显示板的连接线穿设所述过线孔与电饭煲或者压力锅的控制主板电连接；

所述上盖面盖对应所述过线孔处设置有第三安装槽，所述过线密封圈安装于所述第三安装槽中，所述过线密封圈能够密封住所述过线孔。

在其中一个实施例中，所述过线密封圈具有压线部及压线本体，所述压线部呈V形设置，所述压线本体具有用于与所述V形所述压线部相配合的V形槽；

V形的所述压线部能够将所述连接线压紧于所述压线本体的V形槽中，使 得所述过线密封圈密封所述过线孔。

在其中一个实施例中，所述上盖组件还包括压板，所述压板设置于所述过线密封圈上；

所述压板能够使所述过线密封圈的V形的所述压线部扣合与所述压线本体的V形槽中。

在其中一个实施例中，所述第一密封圈、所述第二密封圈及所述过线密封圈均由柔性材料制成。

在其中一个实施例中，所述第一密封圈、所述第二密封圈及所述过线密封圈均由橡胶、塑料或者尼龙材料制成。

还涉及一种电饭煲或者压力锅，包括锅体及如上述任一技术特征所述的上盖组件；

所述上盖组件盖设于所述锅体上。

本实用新型的有益效果是：

本实用新型的上盖组件，结构设计简单合理，通过第一密封圈将上盖面板与上盖面盖围设的空间密封，能够保证上盖面盖上的放置槽基本达到与外界隔绝空气的要求，进而使得安装于放置槽中的显示板处于密封的环境，使得显示板密封。再通过第二密封圈使得上盖面板与上盖面盖围设成的空间密封，使得显示窗与显示板之间的空间再次密封，能够有效的隔绝显示窗。通过第一密封圈与第二密封圈对显示板与显示窗进行双层密封，阻隔水蒸气进入显示窗的范围内，避免显示窗起雾凝露，保证显示窗的显示效果，保证上盖组件的使用性能，便于用户使用。

由于上盖组件具有上述技术效果，包含有上述上盖组件的电饭煲或者压力煲也具有相应的技术效果。

附图说明

图1为本实用新型一实施例的上盖组件的爆炸图；

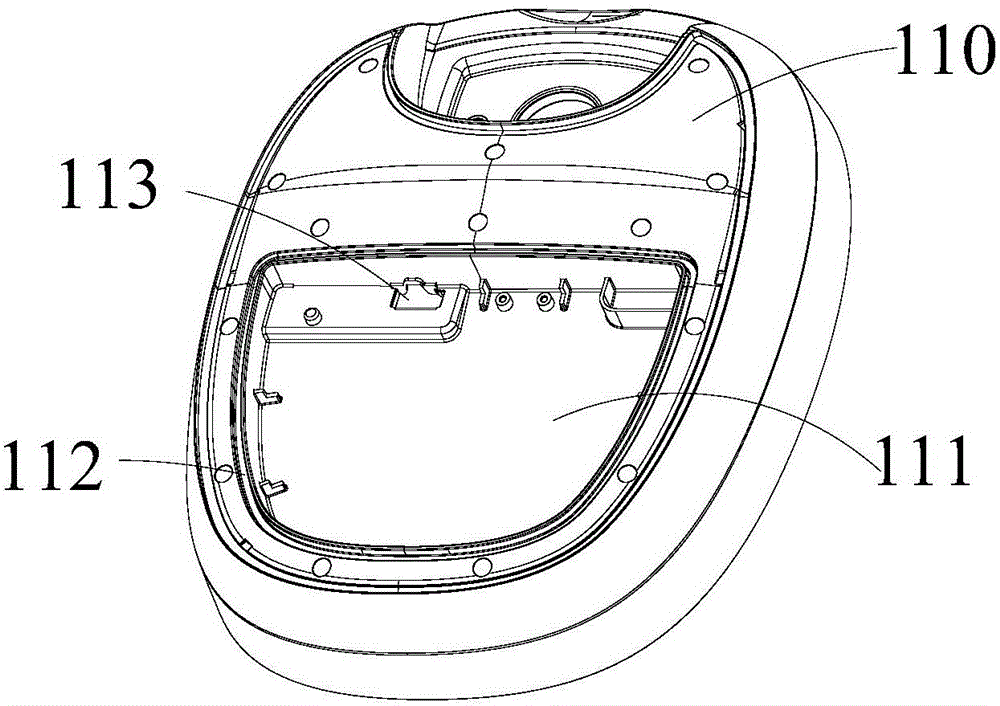

图2为图1所示的上盖组件中上盖面盖一方向的立体图；

图3图1所示的上盖组件中上盖面盖另一方向的立体图；

图4为图3所示的上盖面盖安装过线密封圈的立体图；

图5为图4所示的上盖面盖安装压板的立体图；

图6为图3所示的过线密封圈安装有连接线的立体图；

图7为图6所示的过线密封圈安装有连接线的主视图；

图8为图1所示的上盖组件的剖视图；

图9为图8所示的A处的局部示意图；

图10为图8所示的B处的局部示意图；

其中：

100-上盖组件；

110-上盖面盖；

111-放置槽；

112-第一安装槽；

113-过线孔；

114-第三安装槽；

120-显示板；

130-上盖面板；

131-筋条；

140-第一密封圈；

150-第二密封圈；

151-固定部；

152-密封部；

160-过线密封圈；

161-压线部；

162-压线本体；

170-压板；

200-连接线。

具体实施方式

为了使本实用新型的目的、技术方案及优点更加清楚明白，以下通过实施例，并结合附图，对本实用新型的电饭煲或者压力煲及其上盖组件进行进一步详细说明。应当理解，此处所描述的具体实施例仅用以解释本实用新型，并不用于限定本实用新型。

参见图1至图10，本实用新型提供了一种上盖组件100，上盖组件100应用于电饭煲或者压力锅中。这样，电饭煲或者压力锅在烹饪时会产生水蒸气，上盖组件100能够避免水蒸气进入到上盖组件100中。本实用新型的上盖组件100能够保证密封性，避免水蒸气进入上盖组件100中，从而防止水蒸气预冷在上盖组件100的显示窗凝露，提高上盖组件100的可靠性，保证显示窗的显示效果，进而保证电饭煲或者压力锅的使用性能，便于用户使用。在本实用新型中，仅以电饭煲为例进行说明。

在本实用新型中，上盖组件100包括上盖面盖110、显示板120、上盖面板130、第一密封圈140及第二密封圈150。上盖面盖110上开设有放置槽111，放置槽111用于放置显示板120。上盖面板130盖设于上盖面盖110上，能够避免使用时触及上盖面板130中的显示板120，以免影响显示板120的显示功能，保证显示板120的使用性能。上盖面板130上对应显示板120处设置有显示窗，并且，显示窗为透明的显示窗，以便于观察显示板120。

上盖面板130盖设于上盖面盖110上，上盖面板130的下表面与上盖面盖110的放置槽111之间形成密封的空间，显示板120位于该密封的空间中。由于电饭煲在烹饪时会产生水蒸气，水蒸气能够通过上盖面板130与上盖面盖110之间的缝隙进入到放置槽111中，水蒸气在腐蚀显示板120的同时，还会在显示窗上形成凝露，影响电饭煲的性能。因此，本实用新型的上盖组件100增加第一密封圈140，来保证上盖面板130与上盖面盖110之间的密封性。

第一密封圈140设置于上盖面板130与上盖面盖110之间，第一密封圈140能够密封上盖面板130与上盖面盖110围设的空间。第一密封圈140分别与这上盖面板130及上盖面盖110相接触，以能够保证上该面板与上盖面盖110之间的密封性，进而保证上盖面盖110上的放置槽111处于密封环境中，进而使得显示板120处于密封环境中，避免水蒸气进入到放置槽111中腐蚀显示板120， 保证显示板120的可靠性。

再通过第二密封圈150对显示板120及上盖面板130上的显示窗的密封性。这样能够使得显示板120处于两重密封环境中，进一步保证显示板120处的密封性能，避免水蒸气进入到放置槽111中使得显示窗凝露，便于用户使用。

第二密封圈150设置于上盖面板130与显示板120之间，第二密封圈150能够密封上盖面板130的显示窗与显示板120围设的空间。第二密封圈150分别与显示板120及对应显示窗处的上盖面板130相接触，保证显示板120与显示窗之间的空间的密封性能，避免水蒸气进入显示窗范围内，进而避免水蒸气在显示窗上凝露起雾，便于用户使用。

显示板120包括显示屏、电路板及支架，显示屏与电路板电连接，并分别安装到支架上。支架固定设置在放置槽111中，能够避免显示屏及电路板的位置窜动，提高显示板120的显示性能，进而保证电饭煲的使用性能。同时，电路板具有连接线200，连接线200电连接至电饭煲的控制主板，以保证显示屏的显示功能。

本实用新型的上盖组件100通过第一密封圈140和第二密封圈150实现显示窗的双重密封，避免水蒸气进入显示窗凝露起雾，提高上盖组件100的使用性能，进而保证电饭煲的使用性能。双重密封分别为第一密封圈140进行的第一重密封及第二密封圈150进行的第二重密封。第一密封圈140保证上盖面板130与上盖面盖110之间的空间的密封性，使得显示板120处于密封环境中，避免水蒸气进入放置槽111中。第二密封圈150保证显示板120与显示窗之间的空间的密封性，进一步隔绝显示窗，阻隔水蒸气进入显示窗范围内，避免水蒸气在显示窗上凝露，提高上盖组件100的使用性能，便于用户使用。

目前，电饭煲产品的显示面板越来越多的设计为顶置操作，即在电饭煲的上盖的顶部上设计具有显示部分和操作部分。但是，顶部显示的电饭煲存在容易顶部起雾的问题，原因在于顶部显示屏的位置密封性能不好，导致水蒸气容器进入显示窗，从而水蒸气遇冷后形成凝露，导致显示窗口雾化，严重影响用户使用。本实用新型的上盖组件100通过第一密封圈140将上盖面板130与上盖面盖110围设的空间密封，能够保证上盖面盖110上的放置槽111基本达到与 外界隔绝空气的要求，进而使得安装于放置槽111中的显示板120处于密封的环境，使得显示板120密封。再通过第二密封圈150使得上盖面板130与上盖面盖110围设成的空间密封，使得显示窗与显示板120之间的空间再次密封，能够有效的隔绝显示窗。通过第一密封圈140与第二密封圈150对显示板120与显示窗进行双层密封，阻隔水蒸气进入显示窗的范围内，避免显示窗起雾凝露，保证显示窗的显示效果，保证上盖组件100的使用性能，便于用户使用。

作为一种可实施方式，上盖面盖110上开设有第一安装槽112，第一安装槽112呈环形设置，且第一安装槽112设置于放置槽111的外围。第一密封圈140安装于第一安装槽112中。这样能够保证第一密封圈140的位置固定，便于第一密封圈140密封上盖面板130，能够保证上盖面板130与上盖面盖110之间的密封性。

并且，第一安装槽112是呈环形设置的，这样能够保证上盖面板130与上盖面盖110密封良好，避免水蒸气通过上盖面板130与上盖面盖110之间的缝隙进入显示窗区域。同时，第一安装槽112设置于放置槽111的外围，也就是说，环形的第一安装槽112围设放置槽111设置，这样能够避免水蒸气进入放置槽111，避免水蒸气进入放置槽111而腐蚀显示板120，保证上盖组件100的使用性能。

进一步地，上盖面板130上对应第一安装槽112处还设置有筋条131。上盖面板130盖设于上盖面盖110上，筋条131能够将第一密封圈140压设于第一安装槽112中。筋条131是用来与第一安装槽112中的第一密封圈140相接触的，这样能够保证筋条131与第一密封圈140接触时能够将上盖面板130与上盖面盖110之间密封良好，同时还能够保证第一密封圈140的位置固定，避免因第一密封圈140的位置窜动导致存在缝隙的问题。

再进一步地，第一密封圈140的截面形状呈圆形设置。第一密封圈140与第一安装槽112为过盈配合。过盈配合能够保证第一密封圈140牢靠的固定在第一安装槽112中，避免第一密封圈140的位置窜动，便于第一密封圈140与上盖面板130上的筋条131配合。

作为一种可实施方式，第二密封圈150包括固定部151及设置于固定部151 上的密封部152。固定部151安装于显示板120上，上盖面板130盖设于上盖面盖110上，上盖面板130能够与密封部152相接触，并压紧密封部152。第二密封圈150的固定部151固定在显示板120上，以避免第二密封圈150的位置发生窜动，保证密封效果。具体的，第二密封圈150的固定部151是安装在显示板120的支架上的。第二密封圈150的密封部152能够与上盖面板130相接触，上盖面板130安装到上盖面盖110上后，上盖面板130能够压紧密封部152，以保证显示板120与上盖面板130之间的密封性，进一步避免水蒸气进入到显示窗处，保证上盖组件100的使用性能，便于用户使用。

进一步地，显示板120上具有用于安装第二密封圈150的第二安装槽，第二安装槽呈环状设置。第二密封圈150安装于第二安装槽中，这样能够保证第二密封圈150的位置固定，便于第二密封圈150密封上盖盖板，能够保证显示板120与上盖面板130之间的密封性。并且，第二安装槽是呈环形设置的，这样能够保证上盖面板130与显示板120密封良好，避免水蒸气通过上盖面板130与显示板120之间的缝隙进入显示窗区域。同时，固定部151上设置有凸起，凸起安装于第二安装槽中，以便于固定部151与第二安装槽的配合

再进一步地，固定部151呈U形设置。密封部152呈V形设置。U形的固定部151的一边与V形的密封部152的一边连接，V形的密封部152的另一边与上盖面板130相接触。U形的固定部151能够保证第二密封圈150的支撑强度。V形的密封部152易变形，当上盖面板130压紧密封部152时，V形的密封部152能够产生变形以密封显示板120与上盖面板130。凸起与第二安装槽为过盈配合。过盈配合能够保证第二密封圈150的固定部151牢靠的固定在第二安装槽中，避免第二密封圈150的位置窜动，便于显示板120上的第二密封圈150与上盖面板130相接触，进而能够保证上盖面板130与显示板120之间的密封性能，进一步避免水蒸气进入到显示窗处。并且，V形的密封部152与U形的固定部151为一体结构。

作为一种可实施方式，上盖组件100还包括过线密封圈160，放置槽111的内壁上开设有过线孔113，显示板120的连接线200穿设过线孔113与电饭煲或者压力锅的控制主板电连接。上盖面盖110对应过线孔113处设置有第三安装 槽114，过线密封圈160安装于第三安装槽114中，过线密封圈160能够密封住过线孔113。

进一步地，过线密封圈160具有压线部161及压线本体162，压线部161呈V形设置，压线本体162具有用于与V形压线部161相配合的V形槽。V形的压线部161能够将连接线200压紧于压线本体162的V形槽中，使得过线密封圈160密封过线孔113。显示板120通过连接线200与电饭煲的控制主板电连接，以实现显示板120的显示性能。连接线200穿设上盖面盖110会存在一定的缝隙，因此，本实用新型的上盖组件100通过过线密封圈160保证连接线200过线时的密封性，避免水蒸气通过上盖面盖110上过线处的间隙进入到放置槽111中。并且，压线本体162与压线部161为一体结构。

更进一步地，上盖组件100还包括压板170，压板170设置于过线密封圈160上；压板170能够使过线密封圈160的V形的压线部161扣合与压线本体162的V形槽中。压板170能够压紧过线密封部152的压线部161，使得压线部161在压板170的作用下压紧连接线200，并产生变形密封过线孔113，保证密封性能良好。

作为一种可实施方式，第一密封圈140、第二密封圈150及过线密封圈160均由柔性材料制成，以保证上盖组件100的密封性能，避免水蒸气进入显示窗区域，进而避免水蒸气在显示窗凝露起雾，便于使用。进一步地，第一密封圈140、第二密封圈150及过线密封圈160均由橡胶、塑料或者尼龙等密封材料制成。较佳地，在本实施例中，第一密封圈140、第二密封圈150及过线密封圈160由橡胶材料制成，这样在保证密封性的同时，还能够降低成本，便于使用。

本实用新型的上盖组件100通过第一密封圈140和过线密封圈160保证上盖面盖110与上盖面板130之间的密封性，使得显示板120处于密封环境中，避免水蒸气进入显示窗区域；再通过第二密封圈150保证显示板120与上盖面板130之间的密封性，进一步保证显示板120与上盖面盖110之间的密封性，达到双重密封的效果，进一步避免水蒸气进入显示窗区域，避免显示窗凝露起雾，保证显示效果，便于使用。

本实用新型还提供了一种电饭煲或者压力锅，包括锅体及上述实施例中的 上盖组件100；上盖组件100盖设于锅体上。本实用新型的电饭煲或者压力锅通过上盖组件100避免显示窗凝露，保证显示效果，便于用户使用。

以上所述实施例仅表达了本实用新型的几种实施方式，其描述较为具体和详细，但并不能因此而理解为对本实用新型专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本实用新型构思的前提下，还可以做出若干变形和改进，这些都属于本实用新型的保护范围。因此，本实用新型专利的保护范围应以所附权利要求为准。
