一种智能真空保鲜杯的制作方法

本实用新型涉及一种杯子，具体为一种智能真空保鲜杯。

背景技术：

杯子是人们日常生活中常用的一种生活用具，目前市场上杯子的种类较多，但是没有吸真空保鲜功能，所使用的都是普通的杯盖，杯盖没有吸真空保鲜功能，为此特别开发了一款可智能真空保鲜杯，以满足市场使用需求。

技术实现要素：

本实用新型的目的在于提供一种智能真空保鲜杯，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种智能真空保鲜杯,包括杯体和杯盖，所述杯体上部设有螺纹连接的杯盖，所述杯盖与杯体间装有过滤盆腔，所述过滤盆腔上部安装设有温度传感器，所述杯盖上表面设有面板，且杯盖内部设有杯盖腔体，所述杯盖腔体上设有腔盖，所述面板与杯盖相配合，且面板内设有液晶屏、排气孔、按键开关和USB接口，所述USB接口内设有USB防水套，按键开关内设有按键套，液晶屏内设有透明板，所述透明板安装在控制板上，所述控制板底部安装设有真空泵。

优选的，所述腔盖与控制板之间设有密封圈，且控制板底部安装设有角度传感器，所述角度传感器与控制板电性连接。

优选的，所述真空泵底部安装设有阀体弯管，所述阀体弯管上设有单向控制阀，且阀体弯管底部内设有弹簧和硅胶垫片。

优选的，所述液晶屏镶嵌在面板内，且液晶屏和USB接口与控制板连接。

优选的，所述控制板上安装设有充电电池，所述温度感应器与控制板电性连接。

优选的，所述杯盖外部设有筋条。

与现有技术相比，本实用新型的有益效果是：该智能真空保鲜杯，在杯盖上装有真空泵、温度传感器，角都传感器，USB充电接口，液晶屏智能显示、微型的控制系统、密封件等主要部件，从而使杯体整体体积小、结构简单、密封性好、能充电，同时保鲜杯内的奶液不易变质氧化，达到易保鲜的功能，并且智能真空保鲜杯盖主体部分(螺纹和功能腔)为一体，外设有筋条可保证主体塑胶盖可以脱模并保证成型不缩水，在拧瓶盖是外部筋条可增加摩擦以便打开或拧紧瓶盖，还有美观效果，整体结构简单、使用方便、能清洗。

附图说明

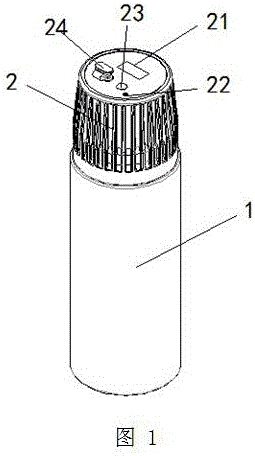

图1为本实用新型一种智能真空保鲜杯结构示意图。

图2为本实用新型一种智能真空保鲜杯爆炸图。

图3为本实用新型一种智能真空保鲜杯盖底部俯视结构示意图。

图4为本实用新型一种智能真空保鲜杯盖顶部俯视结构示意图。

图中：1杯体、2杯盖、21液晶屏、22排气孔、23按键开关、24USB接口、3USB防水套、4面板、5腔盖、6密封圈、7按键套、8透明板、9控制板、10真空泵、11阀体弯管、12弹簧、13硅胶垫片、14角度传感器、15杯盖腔体、16温度传感器、17过滤盆腔。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种智能真空保鲜杯,包括杯体1和杯盖2，所述杯体1上部设有螺纹连接的杯盖2，所述杯盖2与杯体1间装有过滤盆腔17，所述过滤盆腔17上部安装设有温度传感器16，所述杯盖2上表面设有面板4，且杯盖2内部设有杯盖腔体15，所述杯盖腔体15上设有腔盖5，所述面板4与杯盖2相配合，且面板4内设有液晶屏21、排气孔22、按键开关23和USB接口24，所述USB接口24内设有USB防水套3，按键开关23内设有按键套7，液晶屏21内设有透明板8，所述透明板8安装在控制板9上，所述控制板9底部安装设有真空泵10。

本实用新型改进在于：该智能真空保鲜杯,腔盖5与控制板9之间设有密封圈6，且控制板9底部安装设有角度传感器14，所述角度传感器16与控制板9电性连接，真空泵10底部安装设有阀体弯管11，所述阀体弯管11上设有单向控制阀，且阀体弯管11底部内设有弹簧12和硅胶垫片13，液晶屏21镶嵌在面板4内，且液晶屏21和USB接口24与控制板9连接，控制板9上安装设有充电电池，所述温度感应器16与控制板9电性连接，杯盖2外部设有筋条。

本实用新型的工作原理：智能真空保鲜杯盖2的底部四条，螺纹与杯体1配合牢固、容易拧紧；杯盖2与杯体1间装有密封过滤盆腔17，保证吸气后不会漏气及防止杯子中液体瞬间倾斜回流致传感器或阀体；所述传感器内设有负压，同时通过过滤盆腔17，所述过滤盆腔17包括气嘴，倒置时过滤盆腔17内会有少量的水瞬间吸入，避免进入传感器及其他元部件，拧紧杯盖2后，按动按键开关23，系统开始工作，真空泵10开始吸气，将杯子中的空气吸走形成真空，使果液等不被氧化达到保鲜；当真空度达预设值时真空泵10会停止工作，通过单向阀来保证气体不回流，系统在工作状态线每隔一定时间(预设)通过负压传感器监测杯子内真空压力，当真空度处于预设下线值，系统会启动真空泵10继续吸真空，当监测到杯子内的真空度在预设真空负压范围值时等待下一次间隔时间的监测，液晶屏21会显示真空负压数值和杯子内温度数值，保证智能真空保鲜杯内部在预设定的真空压力数值内，控制板9上装有充电电池，可以反复充电使用，控制系统装在杯盖2内密封好，特设有USB防水套，可以将杯盖进行清洗保证整洁、干净。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
