一种旋转式盆景放置架的制作方法

本实用新型涉及生活技术领域，具体为一种旋转式盆景放置架。

背景技术：

作为一种美化环境的艺术品，盆景艺术广受人们欢迎，在盆景的培植过程中，需要对盆景进行适当的修剪，以求造型美观，但现有的盆景放置架还存在问题，例如申请号为201520218639.7的专利，包括架体，架体由多根横向支撑杆和竖向支撑杆组成，横向支撑杆上从下至上支承有第一托座、第二托座和第三托座，第一托座和第二托座的端部之间活动设有侧座机构，靠近侧座机构的两根竖向支撑杆的顶部通过定位轴活动固定有遮挡机构，但放置架是固定的，但盆景的不能跟随太阳位置的变化而转动，无法保证盆景能更多地受到阳光的照射，影响盆景的生长速度，而且需要人工对盆景进行浇灌，为养花者增加了劳动强度。

技术实现要素：

本实用新型的目的在于提供一种旋转式盆景放置架，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种旋转式盆景放置架，包括支撑盘，所述支撑盘的内部设有旋转盘，所述旋转盘通过轴承与支撑盘相连，所述旋转盘顶端中心位置设有转杆，所述支撑盘的表面中心位置设有穿孔，所述转杆贯穿穿孔与转动盘相连，所述转动盘通过第二分隔板与第二放置盘相连，所述第二放置盘的内部设有第二放置槽，所述转动盘的顶端左侧设有集水箱，所述集水箱的顶端设有加水管，所述集水箱通过连接管与水泵相连，所述水泵的顶端设有第二出水管，所述第二出水管的外壁四周均设有喷头，所述第二出水管的顶端设有连接盘，所述连接盘的顶端中心位置设有第一出水管，所述第二出水管贯穿连接盘的外壁与第一出水管相连，所述第一出水管的外壁四周均设有喷嘴，所述连接盘通过第一分隔板与第一放置盘相连，所述第一放置盘的内部设有第一放置槽，所述第一放置盘的左右两侧均设有连接件，所述第二放置盘通过连接杆与连接件相连。

优选的，所述第一出水管的顶端外壁设有固定套环，所述固定套环通过固定杆与连接盘相连。

优选的，所述固定杆与连接盘的连接处设有稳定座。

优选的，所述水泵的底端设有减震座。

优选的，所述集水箱的表面设有观察窗。

与现有技术相比，本实用新型的有益效果是：该旋转式盆景放置架，通过旋转盘转动，旋转盘带动转杆和转动盘转动，转动盘通过第二分隔板带动第二放置盘转动，第二放置盘带动第二放置槽内部的盆景进行转动，第二放置盘带动连接杆和连接件转动，连接件带动第一放置盘进行转动，第一放置盘带动第一放置槽内部的盆景进行转动，有效的确保了盆景可跟随太阳的位置变化而转动，可使盆景更多的受到阳光的照射，加快了盆景的生长速度，通过水泵将集水箱的中水抽到第二出水管中，第二出水管中的经过喷头喷出，对第二放置槽中的盆景进行浇灌，第二出水管中部分的水到达第一出水管中，第一出水管中的水通过喷嘴喷出，对第一放置槽中的盆景进行浇灌，有效避免人工进行浇灌，降低了养花者的劳动强度。

附图说明

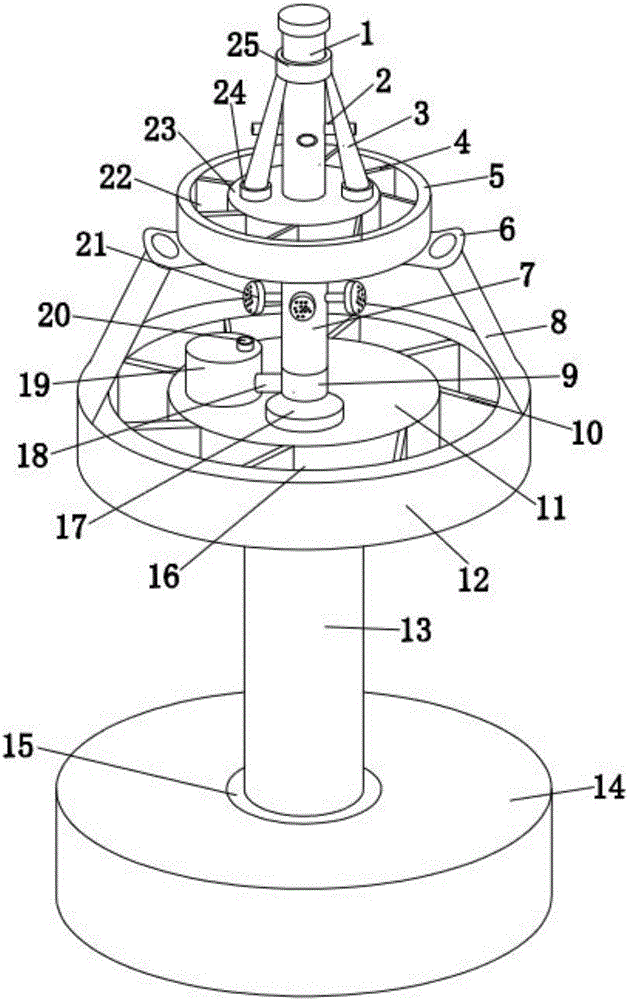

图1为本实用新型结构示意图；

图2为本实用新型的轴承结构示意图；

图3为本实用新型的观察窗结构示意图。

图中：1、第一出水管，2、喷嘴，3、固定杆，4、第一分隔板，5、第一放置盘，6、连接件，7、第二出水管，8、连接杆，9、水泵，10、第二分隔板，11、转动盘，12、第二放置盘，13、转杆，14、支撑盘，15、穿孔，16、第二放置槽，17、减震座，18、连接管，19、集水箱，20、加水管，21、喷头，22、第一放置槽，23、连接盘，24、稳定座，25、固定套环，26、旋转盘，27、轴承，28、观察窗。

具体实施方式

下面结合说明书附图和实施例，对本实用新型的具体实施例做进一步详细描述：

请参阅图1-3，本实用新型提供一种技术方案：一种旋转式盆景放置架，包括支撑盘14，所述支撑盘14的内部设有旋转盘26，通过旋转盘26可带动盆景进行旋转，确保盆景受到更多的阳光照射，加快盆景的生长速度，所述旋转盘26通过轴承27与支撑盘14相连，所述旋转盘26顶端中心位置设有转杆13，所述支撑盘14的表面中心位置设有穿孔15，所述转杆13贯穿穿孔15与转动盘11相连，所述转动盘11通过第二分隔板10与第二放置盘12相连，所述第二放置盘12的内部设有第二放置槽16，通过第二放置槽16可对盆景进行放置，所述转动盘11的顶端左侧设有集水箱19，所述集水箱的19的表面设有观察窗28，所述集水箱19的顶端设有加水管20，所述集水箱19通过连接管18与水泵9相连，所述水泵9的底端设有减震座17，通过减震座17可减小水泵转动时产生的震荡，增加其工作的稳定性，所述水泵9的顶端设有第二出水管7，所述第二出水管7的外壁四周均设有喷头21，通过喷头21可对第二放置槽16内部的盆景进行浇灌，所述第二出水管7的顶端设有连接盘23，所述连接盘23的顶端中心位置设有第一出水管1，所述第二出水管7贯穿连接盘23的外壁与第一出水管1相连，所述第一出水管1的外壁四周均设有喷嘴2，通过喷嘴2可对第一放置槽22中的盆景进行浇灌，所述第一出水管1的顶端外壁设有固定套环25，通过固定套环25可对第一出水管1进行固定，所述固定套环25通过固定杆3与连接盘23相连，所述固定杆3与连接盘23的连接处设有稳定座24，通过稳定座24可增加固定杆3的稳定性，所述连接盘23通过第一分隔板4与第一放置盘5相连，所述第一放置盘5的内部设有第一放置槽22，通过第一放置槽22进可对盆景进行放置，所述第一放置盘5的左右两侧均设有连接件6，所述第二放置盘12通过连接杆8与连接件6相连。

旋转盘26转动，旋转盘26带动转杆13和转动盘11转动，转动盘11通过第二分隔板10带动第二放置盘12转动，第二放置盘12带动第二放置槽16内部的盆景进行转动，第二放置盘12带动连接杆8和连接件6转动，连接件6带动第一放置盘5进行转动，第一放置盘5带动第一放置槽22内部的盆景进行转动，当盆景需要进行浇灌时，水泵9将集水箱19的中水抽到第二出水管7中，第二出水管7中的经过喷头21喷出，对第二放置槽16中的盆景进行浇灌，第二出水管7中部分的水到达第一出水管11中，第一出水管11中的水通过喷嘴2喷出，对第一放置槽22中的盆景进行浇灌。

以上所述，仅是本实用新型的较佳实施例而已，并非对本实用新型的技术范围作出任何限制，故凡是依据本实用新型的技术实质对以上实施例所作的任何细微修改、等同变化与修饰，均仍属于本实用新型的技术方案的范围内。
