水电分离安全型饮水机的制作方法

本实用新型属于饮水机领域，尤其涉及一种水电分离安全型饮水机。

背景技术：

现有饮水机都是采用加热管对饮水机内的水直接加热，这样加热管表面绝缘层损坏容易导致电传至水里，从而导致用户触电危险，而且现有的饮水机的存水腔室不能将其拿出来清洗的，长时间使用里面会产生污垢，最终被用户饮用，对用户身体健康带来一定的危害。

技术实现要素：

本实用新型的目的是针对现有饮水机加热部分直接与水接触容易导致漏电而提供的一种水电分离安全型饮水机。

为了实现上述目的，本实用新型所采取的技术方案是：

水电分离安全型饮水机，包括壳体，还包括内胆，内胆内部设有存储水的空间，在壳体内设有一容纳内胆的腔体，在该腔体的下端安装设有加热管，加热管固定于壳体上，在内胆与壳体内壁之间的腔体内填充有绝缘导热介质。

所述的绝缘导热介质为导热油。

所述的内胆通过压板将其紧压在壳体上，在内胆上端设有向外凸出的凸边，凸边搭接在壳体上端，内胆通过压块将其固定在壳体上。

所述的内胆采用不锈钢材质制成。

在壳体上设有观察腔体内绝缘导热介质的透视窗，在壳体上设有与腔体连通的注油孔，在注油孔处设有堵塞。

在壳体上铰接有上盖。

本实用新型的有益效果：本实用新型结构简单，通过导热油将水加热，使水电实现分离，从而避免了漏电的危险，同时将内胆设计为可拆卸式结构，使内胆可以方便清洗及更换，提高维修效率，减少维修成本，安全系数高。

附图说明

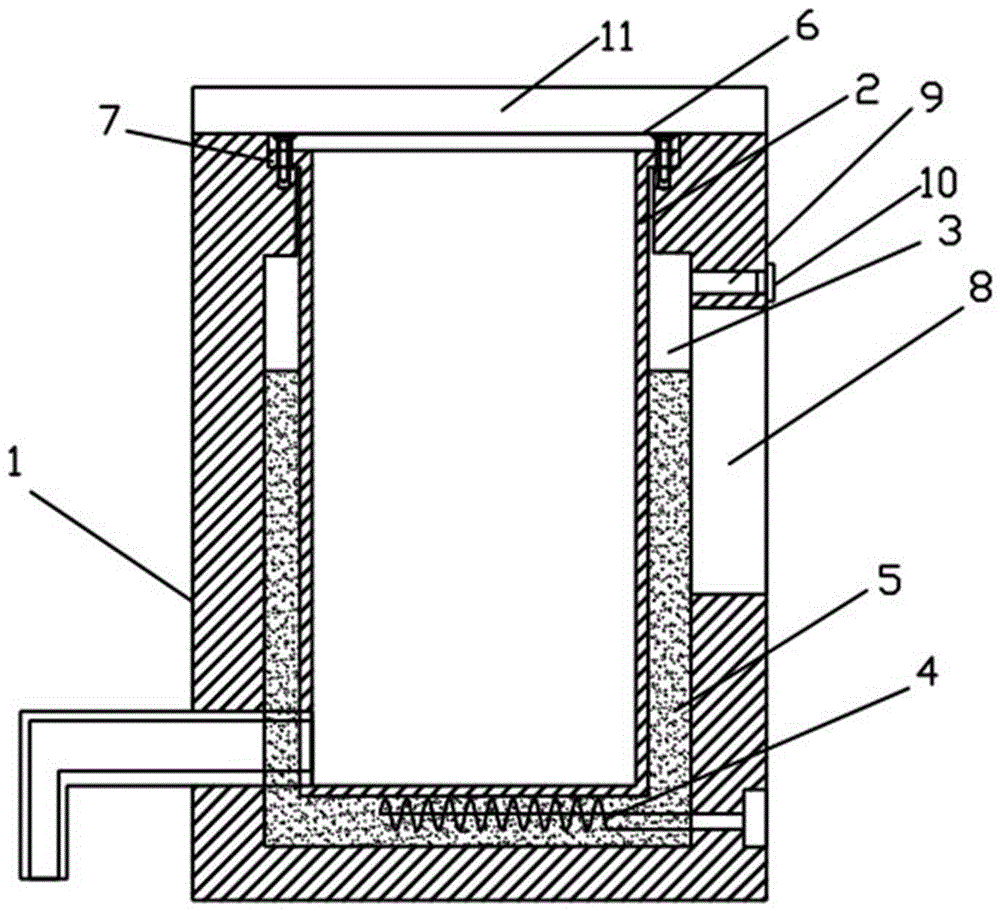

图1为本实用新型的结构示意图。

具体实施方式

下面结合实施例对本实用新型做进一步说明。

实施例

如图1所示水电分离安全型饮水机，包括壳体1，还包括内胆2，内胆内部设有存储水的空间，在壳体内设有一容纳内胆的腔体3，在该腔体的下端安装设有加热管4，加热管固定于壳体上，在内胆与壳体内壁之间的腔体内填充有绝缘导热介质5。所述的绝缘导热介质为导热油。所述的内胆通过压板6将其紧压在壳体上，在内胆上端设有向外凸出的凸边7，凸边搭接在壳体上端，内胆通过压块将其固定在壳体上。所述的内胆采用不锈钢材质制成。在壳体上设有观察腔体内绝缘导热介质的透视窗8，在壳体上设有与腔体连通的注油孔9，在注油孔处设有堵塞10。在壳体上铰接有上盖11，在凸边下端面与壳体之间设有密封圈，在制作中应保证加热管上端与内胆之间距离要大于1cm，在壳体内设置有温控器，并在壳体上设置实时检测导热油的温度的传感器，传感器与控制器电连接，控制器与电源电连接，传感器检测到导热油的温度高于设定值时，控制器控制加热管停止加热，传感器检测导热油温度低于设定值时控制加热管通电加热。

以上显示和描述了本实用新型的基本原理、主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本领域内普通的技术人员的简单更改和替换都是本实用新型的保护范围之内。
