一种烹饪器具的制作方法

本实用新型涉及厨房烹饪电器领域，特别涉及一种烹饪器具。

背景技术：

电饭煲又称作电锅、电饭锅。是利用电能转变为内能的炊具，使用方便，清洁卫生，还具有对食品进行蒸、煮、炖、煨等多种操作功能。

目前现有电饭煲包括煲体和煲盖，其中煲体和煲盖均为平面结构，且平面结构的的外边缘相互接触，但是上述结构单一且强度弱，造型同质化。

技术实现要素：

本实用新型所要达到的目的就是提供一种烹饪器具，其中煲盖与煲体的接触区域设置有弧形结构，该弧形结构提升了烹饪器具的整体强度，且从外形上来看，弧形结构的设计体现了曲线美，外观较美观。

为了达到上述目的，本实用新型采用如下技术方案：

一种烹饪器具，包括：煲体，盖合于所述煲体上的煲盖，所述煲体和所述煲盖的接触区域设置有弧形结构。

在本实用新型的一个优选实施例中，所述弧形结构包括第一弧形段和第二弧形段，所述第一弧形段位于煲盖上，第二弧形段位于煲体上。

在本实用新型的一个优选实施例中，所述第一弧形段和第二弧形段构成一段连续的弧线段。

在本实用新型的一个优选实施例中，所述第一弧形段的弧度大于或者等于所述第二弧形段的弧度；或者所述第一弧形段的弧度小于所述第二弧形段的弧度。

在本实用新型的一个优选实施例中，所述煲盖包括衬盖和面盖，所述面盖装配于所述衬盖上，所述衬盖的侧面或者所述面盖形成有第一弧形段。

在本实用新型的一个优选实施例中，所述煲体包括中环，支撑所述中环的煲体外壳，所述中环的下部嵌入所述煲体外壳内，所述中环的上部或者所述煲体外壳形成有第二弧形段。

在本实用新型的一个优选实施例中，所述衬盖的底面与所述中环的上表面接触。

在本实用新型的一个优选实施例中，所述煲盖盖合于所述煲体后，从煲盖垂直朝向煲体看，所述煲体的外围轮廓大于所述煲盖的外围轮廓。

在本实用新型的一个优选实施例中，所述衬盖或/中环采用PP材质或塑胶材质。

在本实用新型的一个优选实施例中，还包括内胆，所述煲体和所述煲盖之间形成容置腔，至少内胆上部位于煲盖内。

采用上述技术方案后，本实用新型具有如下优点：

本实用新型包括煲盖和煲体，其中煲盖与煲体的接触区域设置有弧形结构，弧形结构的设计将煲盖对煲体的整体受力点引向烹饪器具的内侧，提升了烹饪器具的整体强度；另外地，该弧形结构，且从外形上来看，弧形结构的设计体现了曲线美，外观较美观。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型的实施例1的立体图。

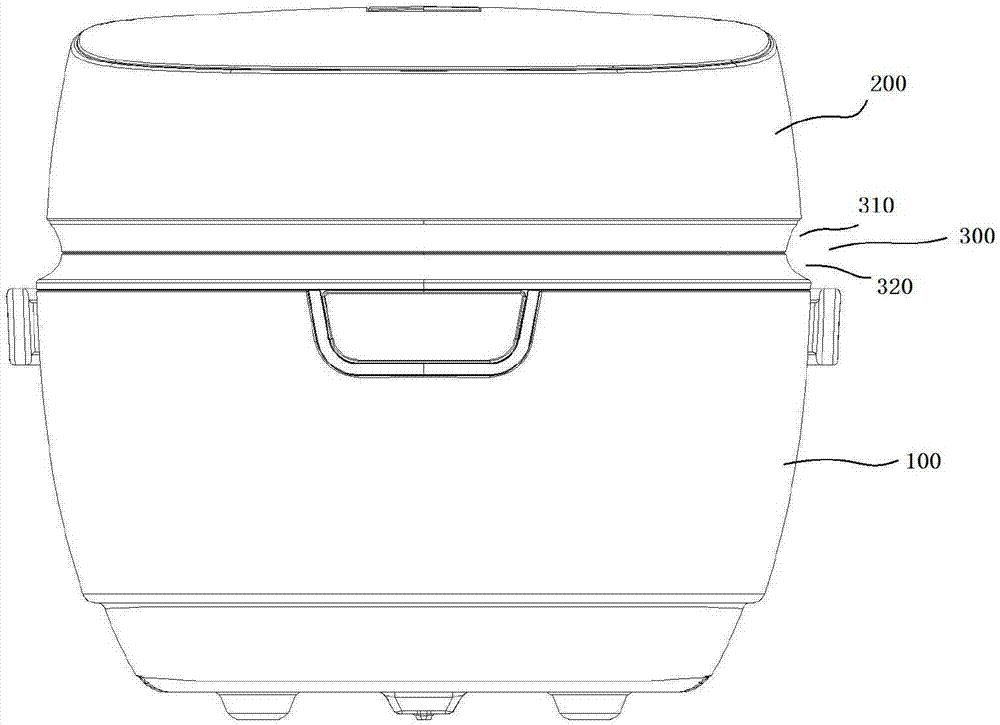

图2为本实用新型的实施例1的主视图。

图3为本实用新型的实施例1的截面图。

图4为本实用新型的实施例1的局部放大图。

具体实施方式

下面结合附图说明和具体实施方式对本实用新型做进一步的说明。

实施例1：

参照图1，一种烹饪器具，包括：煲体100，盖合于所述煲体100上的煲盖200，其中煲体100和煲盖200的接触区域设置有弧形结构300。

相比较于现有技术而言，弧形结构300的设计将煲盖对煲体的整体受力点引向烹饪器具的内侧，提升了烹饪器具的整体强度；另外地，该弧形结构，且从外形上来看，弧形结构的设计体现了曲线美，外观较美观。

上述的弧形结构300可以一体成型，即弧形结构300的一部分位于煲盖上，弧形结构300的另一部分位于煲体上，

上述的弧形结构300也可以分体设置，具体地包括第一弧形段310和第二弧形段320，即第一弧形段310和第二弧形段320构成近似相对比较大的弧形结构，该弧形机构也可以近似为半圆结构，具体实施过程中第一弧形段310位于煲盖上，第二弧形段320位于煲体上。

或者上述第一弧形段310和第二弧形段320构成一段连续的弧线段，即当煲盖盖合于煲体上时候，整体弧形结构300可以组成一个相对较大的弧形或半圆结构。

当然了两个弧形段的弧度关系上来讲，可以第一弧形段310的弧度大于或者等于所述第二弧形段320的弧度；或者所述第一弧形段310的弧度小于所述第二弧形段320的弧度。两个弧形段的大小关系可以根据设计要求进行制备。

具体地，煲盖200包括衬盖210和面盖220，所述面盖220装配于所述衬盖210上，所述衬盖210的侧面或者所述面盖220形成有第一弧形段；

而煲体100包括中环110，支撑所述中环110的煲体外壳120，所述中环的下部嵌入所述煲体外壳120内，所述中环的上部或者所述煲体外壳120形成有第二弧形段；当煲盖盖合于煲体上后，衬盖的底面与所述中环的上表面接触，接触处保障了整体煲盖和煲体之间的稳定性。

煲盖盖合于所述煲体后，从煲盖垂直朝向煲体看，所述煲体的外围轮廓大于所述煲盖的外围轮廓，即煲体的立体结构大于煲盖的立体结构，煲体位于煲盖的下方，作为整体结构的支撑作用。

具体地，衬盖或/中环采用PP材质或塑胶材质，其中塑胶材质采用如ABS、PC等。

实施例2：

参照图3，一种烹饪器具，还包括内胆400，所述煲体和所述煲盖之间形成容置腔A，至少内胆400上部位于煲盖200内，正常烹饪器具中，内胆均位于煲体内，这必然会加大煲体的整体结构，且煲盖仅仅作为盖合煲体的盖子，煲盖就不会制备很大，整体结构上部小，上部大，不仅不美观，而且由于内胆的口部位于煲盖和煲体的接触区域处，故密封性能要求比较高；本实用新型中将内胆的口部上升，至少内胆400的上部区域位于煲盖200内，不仅解决了煲体和煲盖整体结构的一致性，且由于内胆的口部深入煲盖中，使得烹饪过程中，密封性，保温性进一步提升，提升了烹饪食材的口感。具体烹饪器具包括电饭煲、电压力煲和电炖锅，炒菜机等。

在本实用新型的描述中，需要理解的是，术语“中心”、“横向”、“厚度”、“上”、“下”、“竖直”、“水平”、“顶”、“底”、“内”、“外”、“径向”、“周向”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括一个或者更多个该特征。在本实用新型的描述中，“多个”的含义是两个或两个以上，除非另有明确具体的限定。

在本实用新型中，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”、“固定”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。

在本实用新型中，除非另有明确的规定和限定，第一特征在第二特征“上”或“下”可以是第一和第二特征直接接触，或第一和第二特征通过中间媒介间接接触。而且，第一特征在第二特征“之上”、“上方”和“上面”可是第一特征在第二特征正上方或斜上方，或仅仅表示第一特征水平高度高于第二特征。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
