一种雨伞放置架的制作方法

本实用新型涉及清洁用品技术领域，具体而言，涉及一种雨伞放置架。

背景技术：

伞是一种提供阴凉环境或遮蔽雨、雪的工具。伞的制作材料通常包括了具延展性的布料，和其他可用作骨架的材料与缠线。使用时是以手将之举起，虽然伞在最初发明时的主要目的，是用来雨天挡雨的雨具，但是现在经常被用作阻挡阳光。所以，伞已经成为了人 们日常生活不可缺少的物品。

在下雨天人们从屋外进入商店或大型商场内时，雨伞上由于寄存着许多雨水，很容易将商店内的地板弄湿和弄脏。目前大多数人处理带雨水的雨伞的方法是，将雨伞上的水用手抖落，然后将雨伞存放到专程的雨伞放置区进行存放，但一些人们不愿意将雨伞进行存放，为了避免流水会在雨伞外面套一个塑料袋，然后再将雨伞放置在背包里，但塑料袋较薄，且很容易被损坏，因此雨伞上的水很容易流入到背包内，将背包内的其他无凭打湿，给人们带来许多麻烦。同时为了避免此类事情发生，人们只能将套设塑料袋后的雨伞直接拿在手上，但在购买东西时给人们带来了诸多不便。

技术实现要素：

本实用新型的目的在于提供一种雨伞放置架，以解决上述问题。

为实现本实用新型目的，采用的技术方案为：一种雨伞放置架，包括框体和位于框体内部的多个隔板，且多个隔板将框体分为脱水区、竖直放置区和倾斜放置区；所述竖直放置区与倾斜放置区下方共同设置有集水池；所述脱水区内设置有固定筒，固定筒内设置有倒置的锥形筒，锥形桶的桶壁上均匀开设有通孔，且锥形桶的底面固定设置有穿过固定筒的转轴，转轴通过齿轮组与驱动装置连接，且驱动装置连接设置有控制器；所述固定筒底部设置有与集水池相连的排水管。

进一步的，所述竖直放置区内固定安装有上托架，且上托架上设置有多个上限位孔。

进一步的，所述上托架下方设置有下托架，且下托架上开设有漏水孔。

进一步的，所述倾斜放置区内从下至下依次设置有多层托板，且每层托板上均设置有侧板，每个侧板上均匀开设有多个卡口。

进一步的，所述托板为倾斜安装，且托板的倾斜角度为15°~60°。

本实用新型的有益效果是,本实用新型，可将不同长度的雨伞放置在不同的区域，当雨伞较长时，可以直接将雨伞竖直放置在竖直放置区内；较短的雨伞则可直接放置在托板上。还可以将带水的雨伞卡紧在锥形筒内，通过驱动装置的驱动使锥形筒快速的转动，使雨伞的的水快速甩干，方便不想存放雨伞的人群。同时本实用新型能集中放置较多的雨伞，集水功能强，可防止雨水弄湿地面，结构简单、制造简捷、使用方便，适用于商场、超市等大型场所。

附图说明

图1是本实用新型提供的雨伞放置架的结构图；

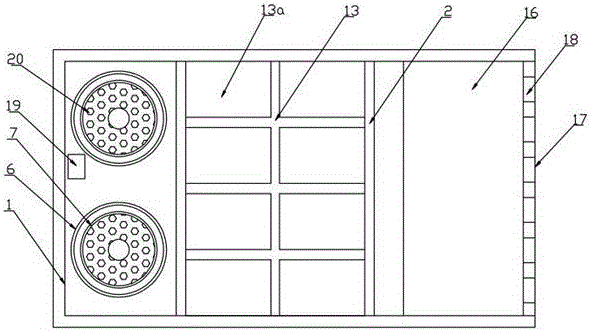

图2是本实用新型提供的雨伞放置架的俯视图；

图3是图1中侧板的结构图；

附图中标记及相应的零部件名称：

1、框体，2、隔板， 3、脱水区，4、竖直放置区，5、倾斜放置区，6、固定筒， 7、锥形筒，8、转轴，9、齿轮组，10、驱动装置，11、集水池，12、排水管，13、上托架，13a、上限位孔，14、下托架，15、漏水孔，16、托板，17、侧板，18、卡口，19、控制器，20、通孔。

具体实施方式

下面通过具体的实施例子并结合附图对本实用新型做进一步的详细描述。

图1、图2、图3所示出了本实用新型提供的一种雨伞放置架，包括框体1和位于框体1内部的多个隔板2，框体1为一侧开口的框体1，多个隔板2为垂直于框体1底面设置，且多个隔板2将框体1分为脱水区3、竖直放置区4和倾斜放置区5，脱水区3用于对雨伞的脱水，竖直放置区4方便竖直放置较长的雨伞，倾斜放置区5用于放置收缩后较短的雨伞。所述竖直放置区4与倾斜放置区5下方共同设置有集水池11，方便竖直放置区4和倾斜放置区5内的雨水直接收集到集水池11内。所述脱水区3内设置有固定筒6，固定筒6内设置有倒置的锥形筒7，锥形桶7的桶壁上均匀开设有通孔20，且锥形桶7的底面固定设置有穿过固定筒6的转轴8，转轴8与固定筒6的接触处设置有密封装置，转轴8通过齿轮组9与驱动装置10连接，且驱动装置10连接设置有控制器19；锥形筒7还可以同时为多个，且多个锥形筒7通过齿轮组9由同一个驱动装置10驱动；所述固定筒6底部设置有与集水池11相连的排水管12。

在脱水区3内，将需要脱水带走的雨伞先直接卡紧放置在锥形筒7内，通过控制器19的控制使驱动装置10开始驱动锥形筒7转动，当锥形筒7转动到固定的时间时，锥形筒7停止转动，此时雨伞上的雨水全部甩除。甩除的雨水在通过锥形筒7上的通孔20集中在固定筒6内，固定筒6内的水通过排水管12排入到集水池11内。竖直放置区4内，通过上托架13和下托架14将竖直放置的雨伞上端和下端拖住，且雨伞上收集的水通过下托架14上的漏水孔15使水直接流入到集水池11内。在倾斜放置区5内，托板16上放置的雨伞通过托板16的低端使雨水自动流入到集水池11内。

所述竖直放置区4内固定安装有上托架13，且上托架13上设置有多个上限位孔13a，上限位孔13a为矩形孔或圆形孔，上限位孔13a均匀排布在上托架13上，方便将雨伞的上部卡紧在上托架13上。所述上托架13下方设置有下托架14，且下托架14上开设有漏水孔15，下托架14用于对雨伞的下部进行拖住，而漏水孔15方便将下托架14上的雨水排除到集水池11内。

所述倾斜放置区5内从下至下依次设置有多层托板16，倾斜放置区5位于框体1的开口侧，托板16的一端与隔板2之间设置有一定间隙，使托板16上的水能沿着隔板2竖直流入到集水池11内；且每层托板16上均设置有侧板17，每个侧板17上均匀开设有多个卡口18，卡口18方便将雨伞卡设在托板16上，使托板16上的雨伞排布更加整齐。所述托板16为倾斜安装，且托板16的倾斜角度为15°~60°，使雨伞上的雨水能快速的流入到集水池11内。

以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，对于本领域的技术人员来说，本实用新型可以有各种更改和变化。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
