一种椅子腰垫的调节机构的制作方法

本实用新型涉及一种椅子技术领域，尤其是一种椅子腰垫的调节机构。

背景技术：

目前，转椅上一般会设置用于对腰部起支撑作用的腰垫，但多数的腰垫均是固定设置，即使是活动设置，也只能是轻微的摆动，对于不同体型的人，座设在转椅上时，或者不同的坐姿，其腰部的位置不尽相同，所以腰垫的调节需要较大范围的调节，才能适合不同体型的人的需求。

技术实现要素：

本实用新型的目的在于解决上述现有技术的不足，而提高一种结构简单、合理，调节方便，调节角度大，制造成本低，适合不同体型的人使用的带有伸缩式腰垫的椅子。

本实用新型解决其技术问题所采用的技术方案是：

一种椅子腰垫的调节机构，包括安装在椅子上的可变支架和腰垫，其特征是，所述可变支架由第一支撑体和第二支撑体组成，腰垫安装在第一支撑体的一端，第一支撑体的另一端与椅子转动连接，第二支撑体的一端与第一支撑体转动连接，第二支撑体的另一端与椅子转动连接，且第二支撑体为伸缩结构，使第一支撑体和第二支撑体之间的内侧组成可变三角区间。

采用该结构的腰垫调节结构，通过第一、二支撑体组成三角形结构，由于三角形具有稳定性，有着稳固、坚定、耐压的特点。作为伸缩结构的第二支撑体通过伸缩，使得可变三角区间发生变化，使安装在第一支撑体上的腰垫实现前后的摆动调节，适合不同体型的人使用。

本实用新型还可以采用以下技术措施解决：

所述第二支撑体设置在第一支撑体的下方，使第二支撑体的另一端位于第一支撑体的另一端的下方；作为第二支撑体的其中一种实施方案，作为三角结构的驱动件，第二支撑体伸缩实现腰垫的调节。

所述第二支撑体设置在第一支撑体的上方，使第二支撑体的另一端位于第一支撑体的另一端的上方；作为第二支撑体的另一种实施方案，作为三角结构的驱动件，第二支撑体伸缩实现腰垫的调节。

所述第二支撑体为气缸或油缸，由缸体和伸缩杆组成，缸体与椅子转动连接，伸缩杆与第一支撑体转动连接；转动连接的部分均为转动连接结构。

所述第二支撑体包括固定管和轴向伸缩式套设在固定管内的伸缩管，伸缩管一端延伸出固定管外与第一支撑体转动连接，固定管与椅子转动连接；

所述固定管内壁轴向延伸有多个定位槽，固定管内的伸缩管弹性连接有定位件，通过驱动件驱动定位件，使定位件与定位槽构成定位配合或互相分离，对应使伸缩管相对固定管实现定位或伸缩。

第一支撑体为伸缩结构；第一支撑体的伸缩结构可以参照第二支撑体的伸缩结构。

所述第二支撑体包括固定盒和伸缩管，伸缩管与固定盒伸缩配合，固定盒内的伸缩管末端连接有限位支架，固定盒内壁两侧连接有轴向延伸的两定位板，每个定位板上设置有多个定位槽；

限位支架上连接有安装支架，安装支架设有中间挡板，中间挡板两侧设有两横置导向槽，每个横置导向槽内横向滑动连接有定位滑块，定位滑块与中间挡板之前连接有第一复位弹簧，定位滑块一侧延伸有与定位槽构成定位配合或互相分离的定位凸块，每个横置导向槽内开设有导向槽穿孔，对应定位滑块上贯穿时设有套接孔，套接孔内套设有驱动杆，驱动杆一端向下穿过导向槽穿孔并设有第一驱动斜面，对应定位滑块上延伸有与第一驱动斜面配合的第二驱动斜面，驱动杆另一端延伸出定位滑块的顶端，两驱动杆的的另一端通过驱动板联接，驱动板与限位支架之间通过连接有第二复位弹簧，驱动板上连接有驱动体，驱动体穿过限位支架和固定盒并延伸出伸缩管外；本结构是第二实施例的，其工作原理是，通过拉动驱动体，使驱动体往限位支架方向压缩第二弹簧，当驱动板移动时，两驱动杆跟随向限位支架方向移动，当驱动杆移动时，由于第一驱动斜面和第二驱动斜面配合，使得定位滑块沿横置导向槽往中间挡板方向滑动，使定位滑块压缩第一弹簧，使原本配合的定位凸块与定位槽切换为互相分离，此时伸缩管可以相对固定管滑动调节，当调节好后，驱动体失去拉力，驱动板被第二弹簧的弹力回弹复位，定位滑块被第一弹簧的弹力回弹复位，使定位凸块重新与定位槽配合定位，使伸缩管重新实现双向定位；其调节简单、方便；本结构除了应用于第二支撑管外，还可以应用于第一支撑管。

本实用新型的有益效果是：

本实用新型一种椅子腰垫的调节机构，结构简单、合理，调节方便，调节角度大，制造成本低，适合不同体型的人使用。

附图说明

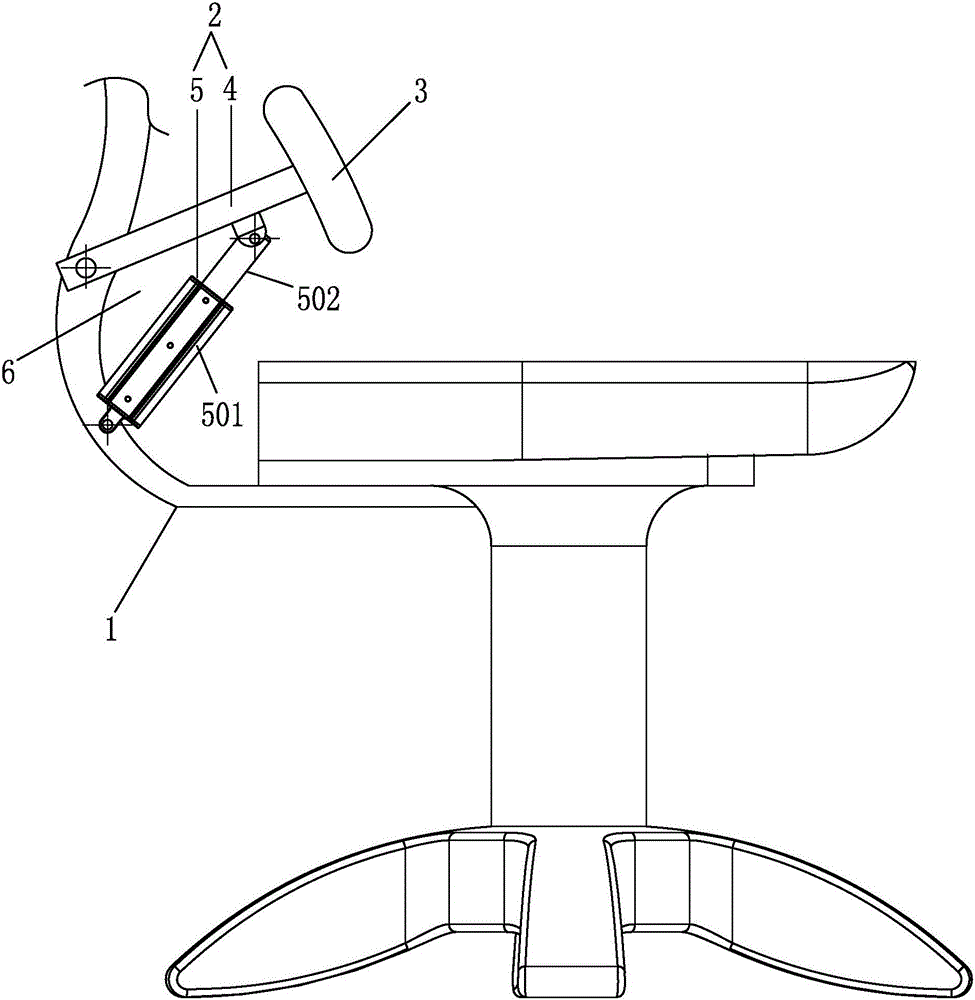

图1是本实用新型第一实施例的结构示意图。

图2是本实用新型第二实施例的剖视图。

图3是本实用新型第二实施例的剖视图。

图4是本实用新型第三实施例的剖视图。

图5是本实用新型第三实施例的剖视图。

图6是本实用新型第四实施例的剖视图。

具体实施方式

下面结合附图和实施例对本实用新型进一步说明。

第一实施例：如图1所示，一种椅子腰垫的调节机构，包括安装在椅子1上的可变支架2和腰垫3，其特征是，所述可变支架2由第一支撑体4和第二支撑体5组成，腰垫安装在第一支撑体4的一端，第一支撑体4的另一端与椅子1转动连接，第二支撑体5的一端与第一支撑体4转动连接，第二支撑体5的另一端与椅子1转动连接，且第二支撑体5为伸缩结构，使第一支撑体4和第二支撑体5之间的内侧组成可变三角区间6。

采用该结构的腰垫调节结构，通过第一支撑体4、第二支撑体5组成三角形结构，由于三角形结构具有稳定性，有着稳固、坚定、耐压的特点。作为伸缩结构的第二支撑体5通过伸缩，使得可变三角区间6发生变化，使安装在第一支撑体4上的腰垫3实现前后的摆动调节，适合不同体型的人使用。

作为本实施例的更具体实施方案：

所述第二支撑体5设置在第一支撑体4的下方，使第二支撑体5的另一端位于第一支撑体4的另一端的下方；作为第二支撑体5的其中一种实施方案，作为三角结构的驱动件，第二支撑体5伸缩实现腰垫3的调节。

所述第二支撑体5为气缸或油缸，由缸体501和伸缩杆502组成，缸体501与椅子1转动连接，伸缩杆502与第一支撑体4转动连接；转动连接的部分均为转动连接结构。

第二实施例：如图2至图3所示，本实施例与第一实施例相似，不同之处在于第二支撑体5，具体是：所述第二支撑体5包括固定管503和轴向伸缩式套设在固定管503内的伸缩管504，伸缩管504一端延伸出固定管503外与第一支撑体4转动连接，固定管503与椅子1转动连接；

所述固定管503内壁轴向延伸有多个定位槽503-1，固定管503内的伸缩管504弹性连接有定位件7，通过驱动件8驱动定位件7，使定位件7与定位槽503-1构成定位配合或互相分离，对应使伸缩管504相对固定管503实现定位或伸缩；本实施例中具体的结构和工作原理可以参照发明专利号ZL 201610245905.4的公开文献。

本实施例中，第一支撑体4为伸缩结构；第一支撑体4的伸缩结构可以参照第二支撑体5的伸缩结构；具体不再详述。

第三实施例：如图4至图5所示，本实施例与第二实施例相似，所述第二支撑体5包括固定盒505和伸缩管506，伸缩管506与固定盒505伸缩配合，固定盒505内的伸缩管506末端连接有限位支架9，固定盒505内壁两侧连接有轴向延伸的两定位板10，每个定位板10上设置有多个定位槽1001；

限位支架9上连接有安装支架11，安装支架11设有中间挡板1101，中间挡板1101两侧设有两横置导向槽1102，每个横置导向槽1102内横向滑动连接有定位滑块12，定位滑块12与中间挡板1101之前连接有第一复位弹簧13，定位滑块12一侧延伸有与定位槽1001构成定位配合或互相分离的定位凸块1201，每个横置导向槽1102内开设有导向槽穿孔1103，对应定位滑块12上贯穿时设有套接孔1202，套接孔1202内套设有驱动杆14，驱动杆14一端向下穿过导向槽穿孔1103并设有第一驱动斜面1401，对应定位滑块12上延伸有与第一驱动斜面1401配合的第二驱动斜面1303，驱动杆14另一端延伸出定位滑块12的顶端，两驱动杆14的的另一端通过驱动板15联接，驱动板15与限位支架9之间通过连接有第二复位弹簧16，驱动板15上连接有驱动体17，驱动体17穿过限位支架9和固定盒505并延伸出伸缩管506外；本结构是第二实施例的，其工作原理是，通过拉动驱动体17，使驱动体17往限位支架9方向压缩第二弹簧16，当驱动板15移动时，两驱动杆14跟随向限位支架9方向移动，当驱动杆14移动时，由于第一驱动斜面1401和第二驱动斜面1303配合，使得定位滑块12沿横置导向槽1102往中间挡板1101方向滑动，使定位滑块12压缩第一弹簧13，使原本配合的定位凸块1201与定位槽1001切换为互相分离，此时伸缩管506可以相对固定管505滑动调节，当调节好后，驱动体15失去拉力，驱动板15被第二弹簧16的弹力回弹复位，定位滑块12被第一弹簧13的弹力回弹复位，使定位凸块1301重新与定位槽1001配合定位，使伸缩管506重新实现双向定位；其调节简单、方便；本结构除了应用于第二支撑管5外，还可以应用于第一支撑管4。

第四实施例：如图6所示，本实施例与第一实施例相似，不同之处在于：所述第二支撑体5设置在第一支撑体4的上方，使第二支撑体5的另一端位于第一支撑体4的另一端的上方；作为第二支撑体5的另一种实施方案，作为三角结构的驱动件，第二支撑体5伸缩实现腰垫的调节。

以上所述的具体实施例，仅为本实用新型较佳的实施例而已，举凡依本实用新型申请专利范围所做的等同设计，均应为本实用新型的技术所涵盖。
