一种图书馆用书架的制作方法

本实用新型涉及一种书架，特别是涉及一种图书馆用书架。

(二)

背景技术：

在图书馆中，通常使用大量的书架来放置书籍，读者需要从图书馆的电脑中查到所需图书的索书号，然后根据索书号到索书号所指的书架处根据索书号寻找所需书籍。在这一过程中，读者在从书架上寻找书籍时，由于书籍的数量较多，难以寻找，再加上一些书籍处于书架的底部，不易于读者寻找。

(三)

技术实现要素：

本实用新型要解决的技术问题是提供一种方便读者按照索书号寻找所需书籍的图书馆用书架。

为了解决上述技术问题，本实用新型采用的技术方案是：

一种图书馆用书架，包括书架本体,在书架本体上设有若干层水平平行设置的托板和设于底层托板下方的底板，在书架本体的左侧和右侧相对设有两侧板，在两侧板顶端之间的书架本体上设有一顶板，两侧板的内侧均与托板的左右两端固连；在各托板上设有若干个沿托板长度方向均匀设置的书盒，在各书盒前方的托板顶端设有一沿托板宽度方向前后滑动的推板，在各推板前方的托板顶端设有一沿托板长度方向左右滑动的扫码器，在底板上设有一驱动各扫码器同步运动的步进电机，步进电机通过传动装置控制各扫码器沿各托板左右滑动；在各托板前侧均匀设有若干个沿托板长度方向设置的提示灯，各托板上的提示灯分别与其上设置的书盒一一对应；在所述的书盒的前端与扫码器高度相等的位置设有条形码标签；在书架本体一侧的侧板外侧设有一控制屏，控制屏分别与步进电机、扫码器和提示灯电性相连。

在各扫码器下方的托板上均设有一沿托板长度方向设置的丝杠导轨，在各丝杠导轨的丝杠上设有一第一滑块，第一滑块的顶端通过一竖直的第一连接杆与扫码器底端固连，各丝杠的右端穿出丝杠导轨并通过一丝杠传动机构与第一步进电机的输出轴相连。

在各推板下方的托板的左右两侧上均设有一后端伸至书盒下方设置的滑道，在各滑道内各设有一沿托板宽度方向前后滑动的第二滑块，第二滑块的顶端通过第二连接杆与其所对应的推板的底端固连。

在书架本体左侧板内设有一空腔，丝杠传动机构设于空腔内，所述丝杠传动机构包括一竖直轴，在竖直轴上对应各托板和步进电机的输出轴设有第一锥齿轮；各托板上的丝杠的左端穿入空腔内，在各丝杠左端设有一与第一锥齿轮相啮合的第二锥齿轮，位于竖直轴底端的第一锥齿轮与设置于步进电机的输出轴左端的第三锥齿轮相啮合。

本实用新型采用上述结构，具有以下优点：

能够方便读者按照索书号寻找所需的书籍，并且将书籍放入书盒，不但便于整理放置于书架上的书盒，还能减少书籍的磨损。

(四)附图说明

下面结合附图对本实用新型作进一步的说明。

图1是本实用新型的结构示意图。

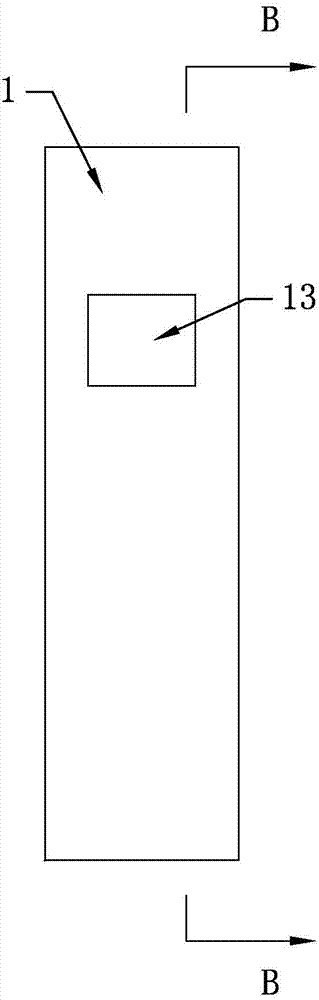

图2是图1的左视图。

图3是图1中A-A向剖视结构示意图。

图4是图3中C部的局部放大示意图。

图5是图2中B-B向剖视结构示意图。

图中，1、书架本体，2、托板，3、书盒，4、提示灯，5、扫码器，6、第一连接杆，7、第一滑块，8、丝杠导轨，9、推板，10、第二连接杆，11、第二滑块，12、滑道，13、控制屏，14、条形码标签，15、步进电机，16、竖直轴，17、第一锥齿轮，18、第二锥齿轮，19、第三锥齿轮。

(五)具体实施方式

为能清楚说明本方案的技术特点，下面通过具体实施方式，并结合其附图，对本实用新型进行详细阐述。

如图1-图5中所示，该图书馆用书架包括书架本体1,在书架本体1上设有若干层水平平行设置的托板2和设于底层托板2下方的底板，在书架本体1的左侧和右侧相对设有两侧板，在两侧板顶端之间的书架本体1上设有一顶板，两侧板的内侧均与托板2的左右两端固连；在各托板2上设有若干个沿托板2长度方向均匀设置的书盒3，在各书盒3前方的托板2顶端设有一沿托板2宽度方向前后滑动的推板9，在各推板9前方的托板2顶端设有一沿托板2长度方向左右滑动的扫码器5，在底板上设有一驱动各扫码器5同步运动的步进电机15，步进电机15通过传动装置控制各扫码器5沿各托板2左右滑动；在各托板2前侧均匀设有若干个沿托板2长度方向设置的提示灯4，各托板2上的提示灯4分别与其上设置的书盒3一一对应；在所述的书盒3的前端与扫码器5高度相等的位置设有条形码标签14；在书架本体1一侧的侧板外侧设有一控制屏13，控制屏13分别与步进电机15、扫码器5和提示灯4电性相连。

在各扫码器5下方的托板2上均设有一沿托板2长度方向设置的丝杠导轨8，在各丝杠导轨8的丝杠上设有一第一滑块7，第一滑块7的顶端通过一竖直的第一连接杆6与扫码器5底端固连，各丝杠的右端穿出丝杠导轨8并通过一丝杠传动机构与第一步进电机15的输出轴相连。

在各推板9下方的托板2的左右两侧上均设有一后端伸至书盒3下方设置的滑道12，在各滑道12内各设有一沿托板2宽度方向前后滑动的第二滑块11，第二滑块11的顶端通过第二连接杆10与其所对应的推板9的底端固连。

在书架本体1左侧板内设有一空腔，丝杠传动机构设于空腔内，所述丝杠传动机构包括一竖直轴16，在竖直轴16上对应各托板2和步进电机15的输出轴设有第一锥齿轮17；各托板2上的丝杠的左端穿入空腔内，在各丝杠左端设有一与第一锥齿轮17相啮合的第二锥齿轮18，位于竖直轴16底端的第一锥齿轮17与设置于步进电机15的输出轴左端的第三锥齿轮19相啮合。

本实用新型的使用过程如下：

在读者按照索书号找到所需书籍所在的书架后，将索书号输入设于书架本体1一侧的控制屏13中，控制屏13根据读者输入的索书号，在图书馆的数据库中与相关的条形码进行配对。这时，控制屏13控制步进电机15开机，通过步进电机15提供动力，使得步进电机15的输出轴开始转动。输出轴的转动带动位于输出轴左端的第三锥齿轮19开始转动，第三锥齿轮19的转动带动位于竖直轴16底端与第三锥齿轮19相啮合的第一锥齿轮17转动，第一锥齿轮17的转动带动竖直轴16的转动，竖直轴16的转动带动设于竖直轴16上的各同轴的第一锥齿轮17的转动。第一锥齿轮17的转动又带动了位于丝杠左端的第二锥齿轮18的转动，第二锥齿轮18的转动带动丝杠的转动，丝杠的转动带动了设于丝杠上的第一滑块7在丝杠导轨8内的运动。第一滑块7带动固连于上方的扫码器5对位于书盒3前侧的条形码标签14进行扫码，直至扫码器5扫描到与读者输入的索书号相对应的条形码，并将扫描到对应条形码标签14的扫码器5的相对位置的信息传给控制屏13。当找到与读者输入的索书号相对应的条形码后，控制屏13控制步进电机15停机，并使与目标条形码相对应位置的提示灯4亮起，此时，控制屏13控制步进电机15反转，使扫码器5回到原位，读者便可通过提示灯4的指示，找到相应的书盒3，并从书盒3中取出其所寻找的书籍。

当需要对书架上的书盒3进行整理时，直接推动推板9，推板9带动第二滑块11沿设于推板9下方的滑道12滑动，就可以达到使书架上的书排放整齐的效果；再将推板9拉回到原位，就完成了一次对书架上书盒进行整理的过程。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其发明构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。本实用新型未详述之处，均为本技术领域技术人员的公知技术。
