可转动自清洁香皂盒的制作方法

本实用新型涉及一种香皂盒，特别是涉及一种可转动自清洁香皂盒 。

背景技术：

香皂因为其物美价廉，清洁效果好的特点广为人们所以喜爱。香皂盒用来存放香皂，可以避免香皂的水分流失而提高香皂的使用寿命，同时也便于使用者使用。现有技术中的香皂盒中很多会在其底面上设置孔眼，使得香皂盒内的水分流出，但是流出的香皂水会聚集在洗漱台上，造成对洗漱台的污染。

香皂盒在有些条件下的使用，如北方在公共澡堂，或者游泳馆的洗澡间里面，由于人员移动造成和香皂盒的相对位置变化、朝向的变化，会使得人员取用香皂十分不方便。

技术实现要素：

有鉴于现有技术的上述缺陷，本实用新型所要解决的技术问题是提供一种可转动自清洁香皂盒 。

本实用新型技术方案如下：一种可转动自清洁香皂盒 ，包括用于放置香皂的盒体，还包括底座，所述底座与所述盒体之间通过立柱连接，所述立柱的顶端与所述盒体的底端面球铰接，所述盒体的底板上设置有用于导流的凹槽，所述凹槽呈“八”字形设置在所述盒体的底板上。所述盒体的下沿挡板两侧有用于漏液的开口，在所述开口的正下方设置有接水槽，所述接水槽设置在所述底座上。

采用以上技术方案，将用过的香皂放进盒体内，由于盒体倾斜，香皂上残留的香皂水会顺着导流的凹槽向下流动。当流动到盒体的下沿时，通过下沿挡板两侧用于漏液的开口流进其正下方接水槽内。接水槽用收集香皂水，使用者定期清理接水槽内的香皂水即可。立柱以球铰接的方式与盒体连接，盒体在立柱的上端可以自由地转动，改变盒体的朝向，便于使用者在各个方向取用香皂。

本实用新型结构简单，造价低廉，倾斜的盒体结构能够将香皂水沥干，避免了洗漱台被香皂水污染，同时可转动的盒体能够根据使用者的需要，在各个方向取用香皂。

为了节约制造成本，减少底座与洗漱台的接触，所述底座由塑料制成，且所述底座的下端凹陷为矩形槽状。

为了减轻本实用新型的重量，降低其制造成本，所述立柱为一个中空管。

为了便于调节接水槽的位置，所述接水槽的下端设置有卡脚，与之对应的，所述底座的上端设置有卡槽，所述卡脚与所述卡槽之间可滑动地卡接。

为了接水槽与底座的连接更加牢固稳定，所述卡脚呈燕尾导轨状，与之对应的，所述卡槽也成燕尾导槽状。

为了节约成本，且减轻本实用新型的重量，所述盒体、立柱和接水槽均由塑料制成。

有益效果：本实用新型结构简单，重量轻，牢固稳定，造价低廉，倾斜的盒体结构能够将香皂水沥干，避免了洗漱台被香皂水污染，同时可转动的盒体能够根据使用者的需要，在各个方向取用香皂。

附图说明

图1是本实用新型的整体结构示意图。

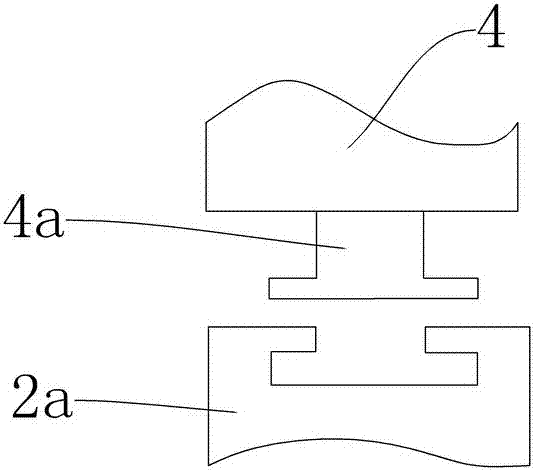

图2是卡脚和卡槽的结构示意图。

图3是盒体的结构示意图。

具体实施方式

下面结合附图和实施例对本实用新型作进一步说明：

如图1所示，一种可转动自清洁香皂盒 ，包括用于放置香皂的盒体1，还包括底座2，所述底座2由塑料制成，且所述底座2的下端凹陷为矩形槽状。所述底座2与所述盒体1之间通过立柱3连接，所述立柱3的顶端与所述盒体1的底端面球铰接。所述盒体1倾斜地设置在所述立柱3的上端。立柱3为一个中空管。所述盒体1的底板上设置有用于导流的凹槽1a，且所述凹槽1a呈“八”字形。所述盒体1的下沿挡板两侧有用于漏液的开口1b，在所述开口1b的正下方设置有接水槽4，所述接水槽4设置在所述底座2上。在本实施例中，具体方式是在所述接水槽4的下端设置有燕尾导轨状的卡脚4a，与之对应的，所述底座2的上端设置有燕尾导轨状的卡槽2a，所述卡脚4a与所述卡槽2a之间可滑动地卡接。

在使用过程中，将用过的香皂放进盒体1内，由于盒体1倾斜，香皂上残留的香皂水会顺着导流的凹槽1a向下流动。当流动到盒体1的下沿时，通过下沿挡板两侧用于漏液的开口1b流进其正下方接水槽4内。接水槽4用收集香皂水，使用者定期清理接水槽4内的香皂水即可。针对可能会出现香皂水流下的位置和接水槽4不对应的情况，通过左右调节接水槽4的位置即可。如果使用者的位置移动到了其他地方，可以转动盒体1来适应自己所处的位置。因为盒体1与立柱3之间采用的是球铰接连接，所以可以根据需要转动到任意方向，非常适宜使用者。

以上详细描述了本实用新型的较佳具体实施例。应当理解，本领域的普通技术人员无需创造性劳动就可以根据本实用新型的构思作出诸多修改和变化。因此，凡本技术领域中技术人员依本实用新型的构思在现有技术的基础上通过逻辑分析、推理或者有限的实验可以得到的技术方案，皆应在由权利要求书所确定的保护范围内。
