牙膏支架的制作方法

本实用新型涉及一种牙膏器具技术领域，尤其是涉及一种牙膏支架。

背景技术：

牙膏是每个人生活必需品，是我们清洁口腔必不可少的东西。每天洗漱完毕后，牙膏通常被放置在洗漱台上的水杯中，或者直接放置在洗漱台上。

洗漱间通常空间狭小、光照不足，空气流通缓慢，在此种环境下，细菌最容易滋生，放置在水杯中或者洗漱台上的牙膏容易被感染细菌，感染后的牙膏，相互使用过程中，容易威胁家人的健康，并且，放置在洗漱台上的牙膏占据一定的空间，对本来狭小的洗漱间造成一定的影响。

为了牙膏更好的放置，市场上的牙膏支架琳琅满目，通常的，牙膏支架与牙刷消毒器组合使用，牙膏支架固定在牙刷消毒器上，但一个牙刷消毒器只能放置一个牙膏支架，当家人很多时，且使用不同的品牌的牙膏时，由于牙膏支架只能放置一个牙膏，导致其他家人的牙膏无法安全的放置在洗漱间。

技术实现要素：

本实用新型的目的在于克服现有技术的缺陷，提供一种牙膏支架，方便放置牙膏的同时，还能与相同的牙膏支架或者其他家庭个人清洁器具，如牙刷消毒器、剃须刀消毒器等快速组合使用，满足家人不同的需求。

为实现上述目的，本实用新型提出如下技术方案：一种牙膏支架，包括壳体，设于壳体上的牙膏置入口，以及快速连接组件，所述壳体包括相互扣合的前壳与后壳，所述快速连接组件包括设置在壳体上的连接孔，以及与所述连接孔相配合的连接件。

优选地，所述壳体上还设有用于排除壳体内残留水渍的排水口。

优选地，所述壳体上设有用于固定牙膏支架的胶粘快。

优选地，所述连接孔为连接孔。

本实用新型的有益效果是：通过在牙膏支架上设置快速连接组件，使得牙膏支架能够与相同的牙膏支架或者其他家庭个人清洁器具，如牙刷消毒器、剃须刀消毒器等快速组合使用，即满足家人不同的需求，同时具有防尘、防细菌、降低生活成本等优点。

附图说明

图1是本实用新型的立体图示意图；

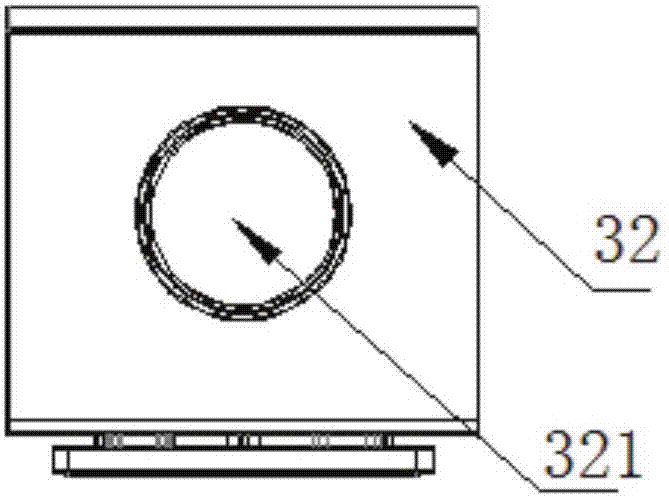

图2是本实用新型的仰视图示意图；

图3是本实用新型的后视图示意图；

图4是本实用新型与牙刷消毒器组合示意图。

附图标记：1、前壳，2、后壳，3、壳体，31、上端面，311、牙膏置入口，32、下端面，321、排水口，4、快速连接组件，41、连接孔，42、连接件，5、牙刷消毒器，6、胶粘块。

具体实施方式

下面将结合本实用新型的附图，对本实用新型实施例的技术方案进行清楚、完整的描述。

结合图1、图2所示，本实用新型所揭示的一种牙膏支架，包括前壳1和后壳2，所述前壳1与后壳2扣合形成壳体3。所述壳体3的一端面31(定义为上端面)设有牙膏置入口311，牙膏管体可通过牙膏置入口311放入牙膏支架内。所述壳体3的另一端面32(定义为下端面)，设有排水口321，有效的将牙膏支架内的残留的水渍排出；所述排水口321的外径尺寸小于牙膏管体的尺寸，防止牙膏管体脱落。

如图3所示，所述壳体3的背部还设有与其他装置，如牙刷消毒器、剃须刀消毒器、水杯悬挂装置、自动挤牙膏器等快速连接的数个快速连接组件4，本实施例中，所述快速连接组件4包括设置在壳体背部的连接孔41，以及与所述连接孔相配合的连接件42，所述连接孔41与连接件42相配合，可实现牙膏支架与其他设有匹配连接孔的装置自由组合。本实施例中，所述连接孔优选为螺栓孔。如图4所示，牙膏支架与牙刷消毒器5的组合示意图。当然，牙膏支架也可单独使用。所述快速连接组件4不限于本实施例中所述的连接孔，以及与连接孔相配合的连接件，还包括其他能实现水杯悬挂装置与其他装置快速连接的组件如插接组件等。

如图4所示，本使用新型所述的牙膏支架，壳体3上设有粘胶块5，牙膏支架可通过粘胶块6固定在洗漱间墙壁上。牙膏支架的固定方式有多种，还可通过在壳体3上设置安装孔，将牙膏支架固定在墙壁上。

本实用新型的技术内容及技术特征已揭示如上，然而熟悉本领域的技术人员仍可能基于本实用新型的教示及揭示而作种种不背离本实用新型精神的替换及修饰，因此，本实用新型保护范围应不限于实施例所揭示的内容，而应包括各种不背离本实用新型的替换及修饰，并为本专利申请权利要求所涵盖。
