一种收纳盒的制作方法

本实用新型属于家居用品技术领域，具体涉及一种收纳盒。

背景技术：

收纳盒，外号叫做古董盒，早期是考古队用来存放出土整理后的文物碎片的，这种盒子一般都被严格编号，有大有小，但是大部分都是鞋盒大小（出土的文物一般较重，鞋盒大小所容纳的重量最适合搬运），现代社会将收纳盒逐渐演变为类似“杂物盒”一类装东西的盒子，目前，收纳盒在市面上已经十分普遍，以木质的居多，他为人们的生活带来极大的便利，但是，目前的收纳盒价格高，占用空间大，容易损坏。

技术实现要素：

针对现有技术不足，本实用新型提供了一种框架式线性结构的收纳盒，该收纳盒具有生产成本低、移动方便、经久耐用、占用空间小、储存物品多的优点。

为实现实用新型目的，本实用新型采用以下技术方案：

一种收纳盒，包括盒体和抽屉，所述盒体内设有抽屉空腔，所述抽屉空腔内嵌置有抽屉，所述抽屉的面板上设置有拉手，还包括布袋，所述盒体包括支撑柱，所述支撑柱的背对盒体侧设有凹槽，所述布袋边缘嵌入所述凹槽内并用胶水固定。

优选为，所述抽屉包括围边和抽屉本体，所述围边下侧设有凹槽，所述抽屉本体上沿嵌入凹槽内并用胶水固定。

优选为，所述抽屉本体由两层牛津布组成，所述抽屉本体底面的两层牛津布之间设有纸壳板层，所述抽屉本体侧面的两层牛津布之间设有PE发泡板层。

优选为，所述抽屉空腔分上下两层，三个抽屉腔室，所述抽屉腔室上层嵌置有2个结构相同的小抽屉，所述抽屉腔室下层嵌置有1个大抽屉，结构合理。

优选为，所述拉手由两层牛津布构成，结实耐用。

优选为，所述盒体和围边均由竹质材料构成，轻便耐用。

本实用新型的有益效果是：本实用新型提供的一种框架式线性结构的收纳盒，该收纳盒具有生产成本低、移动方便、经久耐用、占用空间小、储存物品多的优点。

附图说明

图1是本实用新型的立体图；

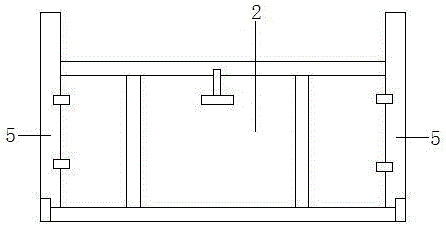

图2是本实用新型的盒体的截面图；

以上附图中：1、盒体；2、抽屉空腔；3、拉手；4、布袋；5、支撑柱；6、围边；7、抽屉本体；8、小抽屉；9、大抽屉。

具体实施方式

下面结合附图通过具体实施方式对本实用新型作进一步的说明。

如图1和图2所示，一种收纳盒，包括盒体1和抽屉，所述盒体1内设有抽屉空腔2，所述抽屉空腔2内嵌置有抽屉，所述抽屉的面板上设置有拉手3，还包括布袋4，所述盒体1包括支撑柱5，所述支撑柱5的背对盒体1侧设有凹槽，所述布袋4边缘嵌入所述凹槽内并用胶水固定，所述抽屉包括围边6和抽屉本体7，所述围边6下侧设有凹槽，所述抽屉本体7上沿嵌入凹槽内并用胶水固定，所述抽屉本体7由两层牛津布组成，所述抽屉本体7底面的两层牛津布之间设有纸壳板层，所述抽屉本体7侧面的两层牛津布之间设有PE发泡板层，所述抽屉空腔2分上下两层，三个抽屉腔室，所述抽屉腔室上层嵌置有2个结构相同的小抽屉8，所述抽屉腔室下层嵌置有1个大抽屉9，结构合理，所述拉手3由两层牛津布构成，结实耐用，所述盒体1和围边6均由竹质材料构成，轻便耐用。

以上所述仅为本实用新型的具体实施例，但本实用新型的结构特征并不局限于此，本实用新型可以用于类似的产品上，任何本领域的技术人员在本实用新型的领域内，所作的变化或修饰皆涵盖在本实用新型的专利范围之中。
