办公文件架的制作方法

本实用新型属于办公储物装置领域，尤其是涉及一种办公文件架。

背景技术：

办公室内经常需要针对重要文件、奖牌、书籍等文件和物品进行整理放置，为了日后使用时便于查找，通常将文件放置于文件架上，如日常的文件架在堆放书籍的时候书籍都是通过一定书籍自身的厚度进行夹持，有时在用一层的书籍较少时，没有书籍自身一定的厚度来夹持，书籍有时会倾斜倒落，不仅看起来码放不整齐，也损坏了书籍。

技术实现要素：

本实用新型要解决的问题是提供一种办公文件架，尤其适合办公室的文件和物品放置、归档，方便查找。

为解决上述技术问题，本实用新型采用的技术方案是：一种办公文件架，由顶板、底板、左挡板、右挡板、背板组成置物内腔，所述背板上设有承物板，所述置物内腔由可拆卸的横隔板、竖隔板分割形成多个置物层，所述左挡板的内壁上、所述右挡板的内壁上、所述底板的内壁上、所述横隔板的底部设有滑槽，所述横隔板水平方向的两端、所述竖隔板竖直方向的两端设有滑轮，所述滑轮与所述滑槽滑动连接，所述横隔板上可拆卸的设有书籍放置装置，所述竖隔板上可拆卸的设有隔板支架。

进一步，所述横隔板上设有多个插槽。

进一步，所述书籍放置装置包括书架壁，所述书架壁上连接设有书架板，所述书架壁与所述横隔板垂直，所述书架板上设有固定插槽，所述一侧书架板插设在所述插槽内，所述另一侧书架板插设在所述固定插槽内。

进一步，所述竖隔板上、所述左挡板上和所述右挡板上与所述竖隔板相对应的位置设有安装槽。

进一步，所述隔板支架水平方向的两端设有凹槽，所述凹槽内插设有插块，所述凹槽与所述插块之间设有弹簧，所述插块的一端与弹簧相连接，所述插块的顶部设有把手，所述插块的另一端插设在所述安装槽内。

进一步，所述横隔板的侧面、所述书架板的侧面设有标签。

进一步，所述底板的底部设有万向轮。

本实用新型具有的有益效果是：横隔板、竖隔板通过滑轮与滑槽相连接，可以在使用时根据需要随时增加或者减少；书籍放置装置通过插槽活动安装在横隔板上，可以根据需要随时安装，方便简单；书架板上设有固定插槽，一侧书架板可以插在插槽内与横隔板固定，另一侧书架板插设在固定插槽内，这样就形成三个书籍放置空间，最上端的开放式放置空间可以依靠书籍的自重依次码放，即使放置书籍的数量不多，也不会倾倒，剩下的封闭式空间可以根据需要将书籍横、竖排列码放，码放整齐、方便整理；隔板支架通过弹簧的弹性将插块的一端顶靠在安装槽内，另一端通过插块插设在凹槽内，达到连接凹槽与安装槽的作用，从而实现竖隔板上安装隔板支架，根据需要适当扩充置物面积的目的；标签便于对文件进行分类、查找；文件架的底部设有万向轮，方便文件架移动。本实用新型可以对办公室不同类型的文件和物品进行归档，使用方便。

附图说明

图1是实施例1的结构示意图；

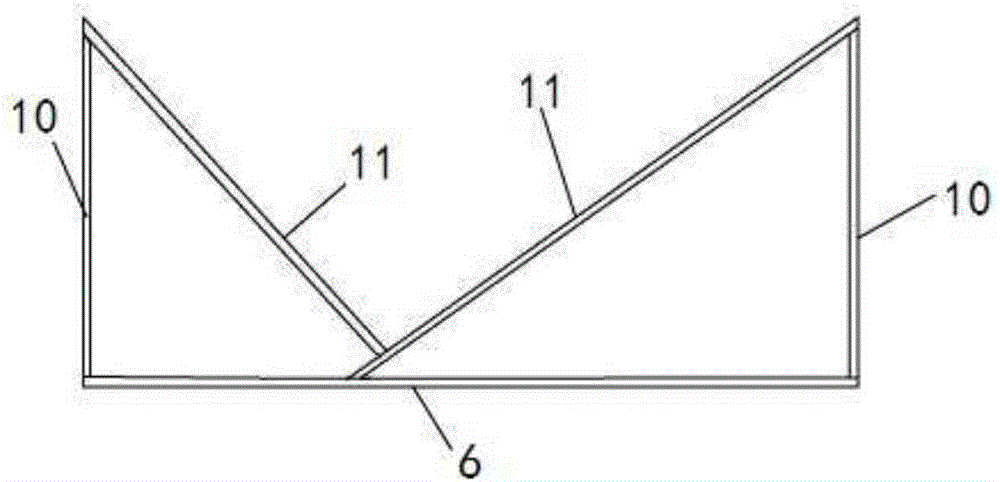

图2是书籍放置装置的结构示意图；

图3是横隔板的结构示意图；

图4是隔板支架的结构示意图；

图5是实施例2的结构示意图；

图6是实施例3的结构示意图；

图7是实施例4的结构示意图；

图中：

1、顶板；2、底板；3、左挡板；4、右挡板；5、背板；6、横隔板；

7、竖隔板；8、滑槽；9、万向轮；10、书架壁；11、书架板；

12、插槽；13、凹槽；14、插块；15、弹簧；16、把手；17、隔板支架；

18、书籍放置装置。

具体实施方式

下面通过具体的实施例对本实用新型的技术方案作进一步的说明。

实施例1

如图1-4所示，一种办公文件架，由顶板1、底板2、左挡板3、右挡板4、背板5组成置物内腔，背板5上设有承物板，所述承物板用于支撑横隔板6，所述置物内腔由可拆卸的横隔板6、竖隔板7分割形成多个置物层，左挡板3的内壁上、右挡板4的内壁上、底板2的内壁上、横隔板6的底部设有滑槽8，横隔板6水平方向的两端、竖隔板7竖直方向的两端设有滑轮，所述滑轮与滑槽8滑动连接，横隔板6上可拆卸的设有书籍放置装置19，竖隔板7上可拆卸的设有隔板支架17，横隔板6上设有多个插槽12，书籍放置装置19包括书架壁10，书架壁10上连接设有书架板11，书架壁10与横隔板6垂直，书架板11上设有固定插槽，一侧书架板11插设在所述插槽内，另一侧书架板11插设在所述固定插槽内，竖隔板7上、左挡板3上和右挡板4上与竖隔板7相对应的位置设有安装槽，隔板支架17水平方向的两端设有凹槽13，凹槽13内插设有插块14，凹槽13与插块14之间设有弹簧15，插块14的一端与弹簧15相连接，插块14的顶部设有把手16，插块14的另一端插设在所述安装槽内，横隔板6的侧面、书架板11的侧面设有标签，底板2的底部设有万向轮9。

实施例2

如图5所示，一种办公文件架，由顶板1、底板2、左挡板3、右挡板4、背板5组成置物内腔，背板5上设有承物板，所述承物板用于支撑横隔板6，所述置物内腔由可拆卸的横隔板6、竖隔板7分割形成多个置物层，左挡板3的内壁上、右挡板4的内壁上、底板2的内壁上、横隔板6的底部设有滑槽8，横隔板6水平方向的两端、竖隔板7竖直方向的两端设有滑轮，所述滑轮与滑槽8滑动连接，横隔板6的侧面设有标签，底板2的底部设有万向轮9。

实施例3

如图4、6所示，一种办公文件架，由顶板1、底板2、左挡板3、右挡板4、背板5组成置物内腔，背板5上设有承物板，所述承物板用于支撑横隔板6，所述置物内腔由可拆卸的横隔板6、竖隔板7分割形成多个置物层，左挡板3的内壁上、右挡板4的内壁上、底板2的内壁上、横隔板6的底部设有滑槽8，横隔板6水平方向的两端、竖隔板7竖直方向的两端设有滑轮，所述滑轮与滑槽8滑动连接，竖隔板7上可拆卸的设有隔板支架17，竖隔板7上、左挡板3上和右挡板4上与竖隔板7相对应的位置设有安装槽，隔板支架17水平方向的两端设有凹槽13，凹槽13内插设有插块14，凹槽13与插块14之间设有弹簧15，插块14的一端与弹簧15相连接，插块14的顶部设有把手16，插块14的另一端插设在所述安装槽内，横隔板6的侧面设有标签，底板2的底部设有万向轮9。

实施例4

如图2、3、7所示，一种办公文件架，由顶板1、底板2、左挡板3、右挡板4、背板5组成置物内腔，背板5上设有承物板，所述承物板用于支撑横隔板6，所述置物内腔由可拆卸的横隔板6、竖隔板7分割形成多个置物层，左挡板3的内壁上、右挡板4的内壁上、底板2的内壁上、横隔板6的底部设有滑槽8，横隔板6水平方向的两端、竖隔板7竖直方向的两端设有滑轮，所述滑轮与滑槽8滑动连接，横隔板6上可拆卸的设有书籍放置装置18，横隔板6上设有多个插槽12，书籍放置装置18包括书架壁10，书架壁10上连接设有书架板11，书架壁10与横隔板6垂直，书架板11上设有固定插槽，一侧书架板11插设在所述插槽内，另一侧书架板11插设在所述固定插槽内，横隔板6的侧面、书架板11的侧面设有标签，底板2的底部设有万向轮9。

使用方式：使用时，根据需要增加横隔板6、竖隔板7、书籍放置装置18、隔板支架17的数量，横隔板6、竖隔板通7过滑轮、滑槽8与左挡板3、右挡板4相连接，承托板位于横隔板6的底部，对横隔板6起到支撑稳固作用，书籍放置装置18的两侧书架壁通过插槽12活动安装在横隔板6上，书架壁连接的书架板11上设有固定插槽，一侧书架板11可以插在插槽12内与横隔板6固定，另一侧书架板11插设在固定插槽内，这样就形成三个书籍放置空间，最上端的开放式放置空间可以依靠书籍的自重依次码放，即使放置书籍的数量不多，也不会倾倒，剩下的封闭式空间可以根据需要将书籍横竖排列码放，隔板支架17通过弹簧15的弹性将插块14的一端顶靠在安装槽内，另一端通过插块14插设在凹槽13内，达到连接凹槽13与安装槽的作用，从而实现在竖隔板7上安装隔板支架17增加置物空间的目的，文件架的底部设有万向轮9，方便文件架移动。

以上对本实用新型的四个实施例进行了详细说明，但所述内容仅为本实用新型的较佳实施例，不能被认为用于限定本实用新型的实施范围。凡依本实用新型申请范围所作的均等变化与改进等，均应仍归属于本实用新型的专利涵盖范围之内。
