一种医用储藏柜的制作方法

本实用新型涉及医疗器械技术领域，更具体的说涉及一种医用储藏柜。

背景技术：
：

在药品的存放过程中，需要将药品存放在储藏柜内，这就要用到储藏柜，但是现有的药品储藏柜结构较为复杂、拆装不便，其内部空间往往不可调，这都会给使用者带来诸多的不便。

技术实现要素：
：

本实用新型的目的就是针对现有技术之不足，而提供一种医用储藏柜，其具有结构简单、拆装便捷、调节方便的优点。

本实用新型的技术解决措施如下：一种医用储藏柜，包括：柜体，其内部两侧壁上设置有限位条，所述限位条包括一对设置在上部的上限位条和一对设置在下部的下限位条，所述柜体的前部设置有前框板，所述前框板的一端开设有锁槽，所述前框板的另一端枢接有柜门的一侧，所述柜门的另一侧开设有门槽，所述柜门上安装有锁舌，所述锁舌与所述锁槽对应同侧且匹配设置，所述前框板上设置有触杆，所述触杆上套置有伸缩弹簧，所述触杆的一端抵顶于所述门槽，所述触杆的另一端对应设置有微动开关，所述微动开关安装于所述柜体上；电磁锁机构，其安装在所述柜体的支架上，所述微动开关通过线路与所述电磁锁机构连通以控制所述电磁锁机构的启闭；基板单元，其可拆卸地安装在所述柜体内，所述基板单元包括一上基板和一下基板，所述上基板的两侧壁上开设有与所述上限位条相配合的第一卡槽，所述下基板的两侧壁上开设有与所述下限位条相配合的第二卡槽，所述上基板的底端面上设置有第一滑槽，所述下基板的顶端面上设置有与所述第一滑槽相对应的第二滑槽；隔板，其活动地设置在所述上基板和所述下基板之间，所述隔板的顶部设置有与所述第一滑槽相配合的第一滚轮，所述隔板的底部设置有与所述第二滑槽相配合的第二滚轮，所述第一滚轮和所述第二滚轮均通过销轴转动的设置在所述隔板上。

作为上述技术方案的优选，所述上限位条和所述下限位条上靠近所述柜体的开口处分别设置有导斜面。

作为上述技术方案的优选，所述柜体的外部罩盖有盖板。

作为上述技术方案的优选，所述电磁锁机构包括固定于所述支架上的锁架、安装于所述锁架上的电磁线圈、设置于所述电磁线圈内的铁芯的一端、与所述铁芯的另一端通过销轴紧固的定位块、设置于所述定位块上的限位块，所述铁芯上还套置有复位弹簧。

作为上述技术方案的优选，当所述柜门关闭时，所述锁舌抵扣于所述限位块上；当所述触杆触发所述微动开关时，所述铁芯在电磁线圈内作水平缩进运动以使所述锁舌脱离所述限位块，所述柜门实现解锁。

作为上述技术方案的优选，所述第一滚轮和所述第二滚轮的外圈包覆有一层橡胶层。

作为上述技术方案的优选，所述隔板的顶端面与所述上基板的底端面之间存在间隙；所述隔板的底端面与所述下基板的顶端面之间存在间隙。

本实用新型的有益效果在于：将隔板通过上基板、下基板活动的设置在柜体内，能够灵活调节柜体内部空间；将上基板和下基板可拆卸的设置在柜体内，具有拆装便捷、使用方便的优点；通过在柜体上设置电磁锁机构，可有效对柜体进行智能快速启闭。

附图说明：

以下附图仅旨在于对本实用新型做示意性说明和解释，并不限定本实用新型的范围。其中：

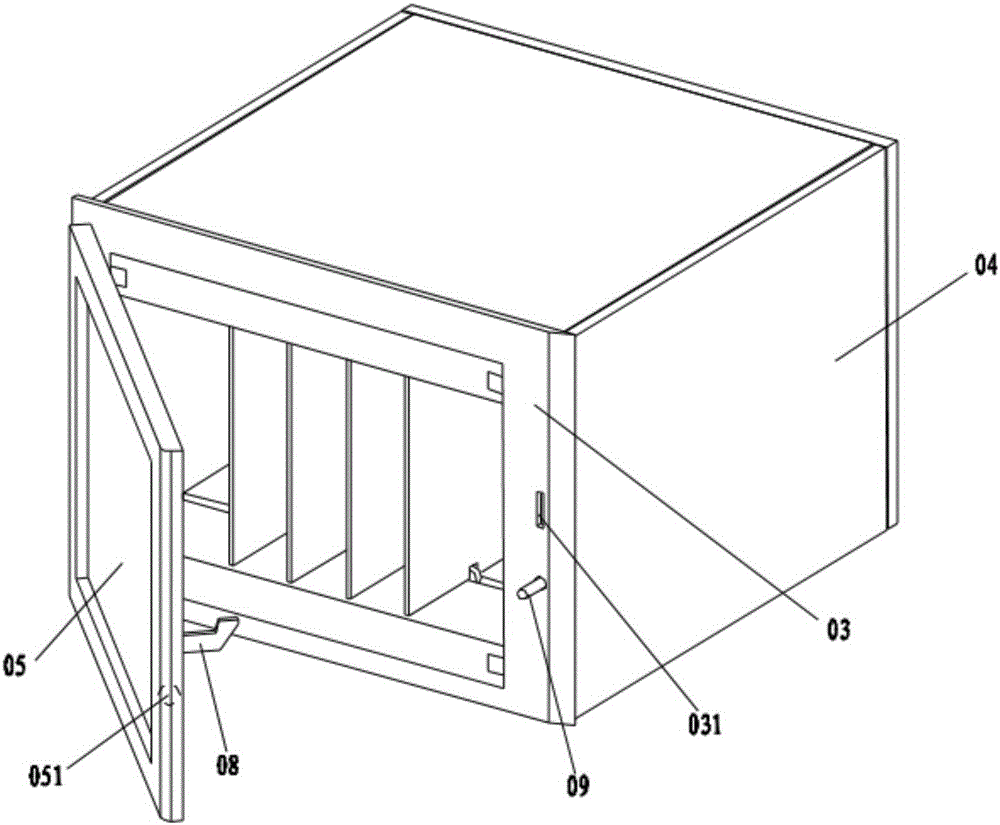

图1为本实用新型所述的储藏柜的结构示意图；

图2为本实用新型所述的储藏柜的局部结构示意图；

图3为图2中A的放大示意图；

图4为本实用新型所述的基板单元与隔板的结构示意图之一；

图5为本实用新型所述的基板单元与隔板的结构示意图之二；

图6为本实用新型所述的电磁锁机构的结构示意图。

图中：01、柜体；011、支架；02、限位条；021、上限位条；022、下限位条；023、导斜面；03、前框板；031、锁槽；04、盖板；05、柜门；051、门槽；06、基板单元；061、上基板；0611、第一滑槽；062、下基板；0621、第二滑槽；063、第一卡槽；064、第二卡槽；07、隔板；071、第一滚轮；072、第二滚轮；08、锁舌；09、触杆；10、伸缩弹簧；11、微动开关；12、锁架；13、电磁线圈；14、限位块；15、铁芯；16、复位弹簧；17、定位块。

具体实施方式：

实施例：以下由特定的具体实施例说明本实用新型的实施方式，本领域技术人员可由本说明书所揭示的内容轻易地了解本实用新型的其他优点及功效。本实施例中提到的“上方”、“下方”、“顶端”、“底部”等描述是按照通常的意义而定义的，比如，参考重力的方向定义，重力的方向是下方，相反的方向是上方，类似地在上方的是顶部或者顶端，在下方的是底部或底端，也仅为便于叙述明了，而非用以限定本实用新型可实施的范围，其相对关系的改变或调整，在无实质变更技术内容下，也当视为本实用新型可实施的范畴。

见图1至图3所示，一种医用储藏柜，包括：柜体01，其内部两侧壁上设置有限位条02，所述限位条02包括一对设置在上部的上限位条021和一对设置在下部的下限位条022，所述上限位条021和所述下限位条022上靠近所述柜体01的开口处分别设置有导斜面023；所述柜体01的前部设置有前框板03，所述前框板03的一端开设有锁槽031，所述前框板03的另一端枢接有柜门05的一侧，所述柜门05的另一侧开设有门槽051，所述柜门05上安装有锁舌08，所述锁舌08与所述锁槽031对应同侧且匹配设置，所述前框板03上设置有触杆09，所述触杆09上套置有伸缩弹簧10，所述触杆09的一端抵顶于所述门槽051，所述触杆09的另一端对应设置有微动开关11，所述微动开关11安装于所述柜体01上；所述柜体01的外部罩盖有盖板04；

电磁锁机构，其安装在所述柜体01的支架011上，所述微动开关11通过线路与所述电磁锁机构连通以控制所述电磁锁机构的启闭；见图3和图6所示，所述电磁锁机构包括固定于所述支架011上的锁架12、安装于所述锁架12上的电磁线圈13、设置于所述电磁线圈13内的铁芯15的一端、与所述铁芯15的另一端通过销轴紧固的定位块17、设置于所述定位块17上的限位块14，所述铁芯15上还套置有复位弹簧16；当所述柜门05关闭时，所述锁舌08抵扣于所述限位块14上；当所述触杆09触发所述微动开关11时，所述铁芯15在电磁线圈13内作水平缩进运动以使所述锁舌08脱离所述限位块14，所述柜门05实现解锁；

基板单元06，其可拆卸地安装在所述柜体01内，见图4和图5所示，所述基板单元06包括一上基板061和一下基板062，所述上基板061的两侧壁上开设有与所述上限位条021相配合的第一卡槽063，所述下基板062的两侧壁上开设有与所述下限位条022相配合的第二卡槽064，所述上基板061的底端面上设置有第一滑槽0611，所述下基板062的顶端面上设置有与所述第一滑槽0611相对应的第二滑槽0621；

见图4和图5所示，隔板07，其活动地设置在所述上基板061和所述下基板062之间，所述隔板07的顶部设置有与所述第一滑槽0611相配合的第一滚轮071，所述隔板07的底部设置有与所述第二滑槽0621相配合的第二滚轮072，所述第一滚轮071和所述第二滚轮072均通过销轴转动的设置在所述隔板07上；所述第一滚轮071和所述第二滚轮072的外圈包覆有一层橡胶层；所述隔板07的顶端面与所述上基板061的底端面之间存在间隙；所述隔板07的底端面与所述下基板062的顶端面之间存在间隙；所述间隙的大小为2～3mm，所述间隙的存在能够避免所述隔板07与所述上基板061、所述下基板062之间摩擦；本实用新型中，所述第一滑槽0611之间等距设置，所述第一滑槽0611的数量为3个，所述第二滑槽0621之间也等距设置，所述第二滑槽0621的数量也为3个；所述隔板07的顶部等间距的设置有3个所述第一滚轮071，所述隔板07的底部等间距的设置有3个所述第二滚轮072，所述第一滚轮071与所述第二滚轮072之间对称设置；当不需要调节所述柜体01内部空间时，可将所述基板单元06和所述隔板07从所述柜体01内取出，此时，所述柜体01具有一个较大的容置腔；当需要调节所述柜体01内部空间时，可将所述基板单元06和所述隔板07安装入所述柜体01内，此时，所述隔板07将所述柜体01的容置腔分隔为若干个较小的置物区域，以便于将药品分类归放。

所述实施例用以例示性说明本实用新型，而非用于限制本实用新型。任何本领域技术人员均可在不违背本实用新型的精神及范畴下，对所述实施例进行修改，因此本实用新型的权利保护范围，应如本实用新型的权利要求所列。
