可调节尺寸模特的制作方法

本实用新型涉及服装设计加工技术领域，具体涉及一种可调节尺寸模特。

背景技术：

服装设计加工行业中，服装制作和服装销售时使用的人体模特，一般都是固定的，或者只有手臂处可以活动，而对于模特本身体型大小即尺码不能调整，一定程度上影响了服装设计制作和服装销售。

技术实现要素：

本实用新型提供了一种可调节尺寸模特，以解决现有技术存在的模特本身尺寸不能调整的问题。

本实用新型解决其技术问题所采用的技术方案是：

一种可调节尺寸模特，包括模特主体和调节机构，模特主体由四片上半身结构组件、四片下半身结构组件和颈部木块组成，颈部木块固定在上半身结构组件上，调节机构包括横向连接调节机构和纵向连接调节机构，横向连接调节机构包括若干滚动式尺寸调节钮，四片上半身结构组件之间和四片下半身结构组件之间分别通过若干滚动式尺寸调节钮连接，上半身结构组件和下半身结构组件之间通过若干立柱连接，每个滚动式尺寸调节钮由调节杆、两个调节螺母和滚动式尺寸调节旋钮组成，两个调节螺母分别安装在调节杆两侧的螺纹端上，滚动式尺寸调节旋钮设置在调节杆中部；纵向连接调节机构由不锈钢管、调节螺母、若干铁片和拉簧组成，不锈钢管置于模特主体内部与上半身结构组件相连，调节螺母安装在不锈钢管顶端的螺纹杆上，螺纹杆顶部安装皇冠头调节扳手，螺纹杆穿过颈部木块实现上半身结构组件拉伸，铁片分别固定在上半身结构组件内壁和下半身结构组件内壁上，上下铁片两端分别通过拉簧连接使上半身结构组件和下半身结构组件处于闭合状态。

上述下半身结构组件内壁之间设置若干连接铁条。

上述调节螺母底部设置球体以减少旋转调节过程中的摩擦力。

本实用新型装置的工作原理：通过旋转调节螺母达到牵引颈部木块上下移动，因为颈部木块和上半身结构组件相连，所以可实现上半身结构组件拉伸，上下铁片之间的拉簧使上半身结构组件内壁和下半身结构组件处于闭合状态，滚动式尺寸调节钮通过左右两端左旋右旋螺纹设计，旋转调节旋钮时可实现两侧调节螺母的收缩或分开，滚动式尺寸调节钮是通过旋转来实现模特的打开和闭合，转一圈打开距离为八分之一寸。

本实用新型可调节尺寸模特主体采用分体式结构设计，通过横向连接调节机构和纵向连接调节机构实现对模特尺码的横向尺寸和纵向尺寸进行调节，调节操作方便灵活，可控性强，精度高。

附图说明

下面结合附图和实施例对本实用新型进一步说明。

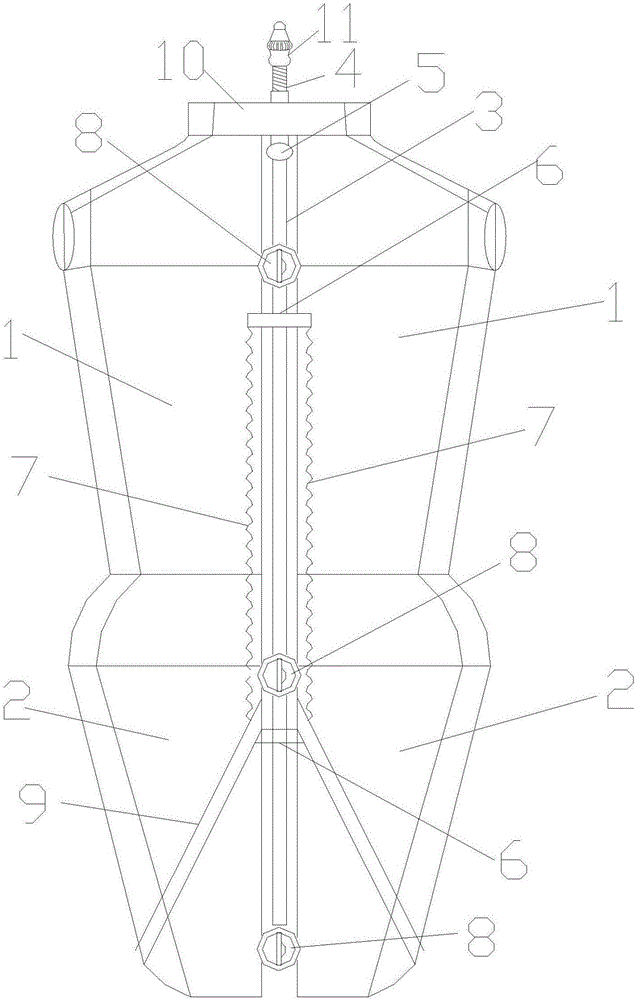

图1是本实用新型的结构示意图；

图2是本实用新型模特主体的正视示意图；

图3是本实用新型模特主体的侧视示意图；

图4是本实用新型滚动式尺寸调节钮的结构示意图；

图5是本实用新型上下半身结构组件分离状态示意图。

图中1上半身结构组件、2下半身结构组件、3不锈钢管、4螺纹杆、5调节螺母、6铁片、7拉簧、8滚动式尺寸调节钮、9连接铁条、10颈部木块、11皇冠头调节扳手、12立柱、81调节杆、82螺纹端、83调节螺母、84滚动式尺寸调节旋钮。

具体实施方式

如图1、图2、图3、图4和图5所示，一种可调节尺寸模特，包括模特主体和调节机构，模特主体由四片上半身结构组件1、四片下半身结构组件2和颈部木块10组成，颈部木块10固定在上半身结构组件1上，调节机构包括横向连接调节机构和纵向连接调节机构，横向连接调节机构包括若干滚动式尺寸调节钮8，四片上半身结构组件1之间和四片下半身结构组件2之间分别通过若干滚动式尺寸调节钮8连接，上半身结构组件和下半身结构组件之间通过若干立柱12连接，每个滚动式尺寸调节钮8由调节杆81、两个调节螺母83和滚动式尺寸调节旋钮84组成，两个调节螺母83分别安装在调节杆81两侧的螺纹端82上，滚动式尺寸调节旋钮84设置在调节杆81中部；纵向连接调节机构由不锈钢管3、调节螺母5、若干铁片6和拉簧7组成，不锈钢管3置于模特主体内部与上半身结构组件1相连，调节螺母5安装在不锈钢管3顶端的螺纹杆4上，螺纹杆4顶部安装皇冠头调节扳手11，螺纹杆4穿过颈部木块10实现上半身结构组件拉伸，铁片6分别固定在上半身结构组件1内壁和下半身结构组件2内壁上，上下铁片6两端分别通过拉簧7连接使上半身结构组件1和下半身结构组件2处于闭合状态，下半身结构组件2内壁之间设置若干连接铁条9，调节螺母5底部设置球体以减少旋转调节过程中的摩擦力。

本实用新型装置的工作原理：通过旋转调节螺母达到牵引颈部木块上下移动，因为颈部木块和上半身结构组件相连，所以可实现上半身结构组件拉伸，上下铁片之间的拉簧使上半身结构组件内壁和下半身结构组件处于闭合状态，滚动式尺寸调节钮通过左右两端左旋右旋螺纹设计，滚动式尺寸调节钮是通过旋转来实现模特的打开和闭合，转一圈打开距离为八分之一寸。
