一种旋转鞋柜的制作方法

本实用新型涉及鞋柜技术领域，具体为一种旋转鞋柜。

背景技术：

目前，家居生活中人们使用的鞋子越来越多，而家居内鞋柜的空间有限，人们胡乱摆放现象严重，导致鞋柜内部放置不美观，并且容易散发臭味，而现有的鞋架或鞋柜一般都是长方形多层结构，且多为敞开式的，占用空间大，还难以控制臭味的散发，并且鞋架敞开式的放置在家里看起来不美观，在现有技术中，例如申请号为201220616245.3的实用新型专利，包括柜体，柜体前端面开设柜门，柜体内竖直设置至少一个转柱，转柱上下端分别铰接在柜体内上下端，转柱外圆周面设置若干片状插舌，插舌下端固定在转柱外圆周面上、上端向上倾斜，该专利虽然可使鞋柜旋转，但在旋转过程中，需要旋转插舌和转柱，并没有方便人们使用，且现有的鞋柜放置区通常较为均匀，并不能合理放置鞋物，实用性能较低。

技术实现要素：

本实用新型的目的在于提供一种旋转鞋柜，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种旋转鞋柜，包括鞋柜主体，所述鞋柜主体的正面设有开门，所述鞋柜主体的内部设有放置仓，所述放置仓的内部设有旋转辊，所述旋转辊的外壁设有放置板，所述放置板的底端设有稳定辊，所述稳定辊通过活动件与放置板相连，所述稳定辊包括第一伸缩筒，所述第一伸缩筒的内腔底端设有第二伸缩筒，所述第一伸缩筒的外壁设有定位孔，所述第二伸缩筒的外壁设有定位件，所述定位孔与定位件相匹配，所述旋转辊通过轴承与鞋柜主体相连，所述鞋柜主体的顶端设有转盘，所述旋转辊的顶端设有旋转轴，所述旋转轴的外壁设有外齿，所述转盘的内壁设有内齿，所述外齿与内齿相啮合。

优选的，所述鞋柜主体的内部底端设有防潮板。

优选的，所述转盘的外壁设有防滑棱。

优选的，所述稳定辊的外壁设有保护棉套。

优选的，所述开门的底端内侧设有换气孔。

与现有技术相比，本实用新型的有益效果是：该旋转鞋柜，旋转转盘，转盘由内齿与外齿的配合通过旋转轴带动旋转辊转动，使放置板旋转，方便人们放置和拿取鞋物，稳定辊通过活动件向外拉伸，第一伸缩筒和第二伸缩筒的配合提高稳定辊的长度，定位孔和定位件对第一伸缩筒和第二伸缩筒进行固定，将靴子插入稳定辊内并放置于放置仓内，合理放置鞋物，大大提高了实用性能。

附图说明

图1为本实用新型结构示意图；

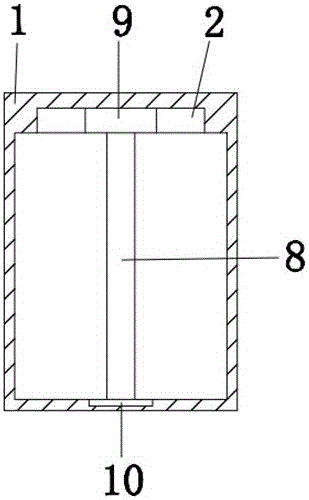

图2为本实用新型的轴承结构示意图；

图3为本实用新型的稳定辊结构示意图；

图4为本实用新型的保护棉套结构示意图；

图5为本实用新型的转盘结构示意图；

图6为本实用新型的活动件结构示意图；

图7为本实用新型的换气孔结构示意图。

图中：1、鞋柜主体，2、转盘，3、防滑棱，4、放置板，5、开门，6、稳定辊，601、第一伸缩筒，602、第二伸缩筒，603、定位孔，604、定位件，7、防潮板，8、旋转辊，9、旋转轴，10、轴承，11、保护棉套，12、内齿，13、外齿，14、活动件，15、换气孔，16、放置仓。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-7，本实用新型提供一种技术方案：一种旋转鞋柜，包括鞋柜主体1，所述鞋柜主体1的内部底端设有防潮板7，通过设置防潮板7避免地面潮气进入鞋柜主体1内导致鞋受潮，所述开门5的底端内侧设有换气孔15，通过设置换气孔15可将鞋柜主体1内的气体与外界气体进行交换，所述鞋柜主体1的正面设有开门5，所述鞋柜主体1的内部设有放置仓16，所述放置仓16的内部设有旋转辊8，所述旋转辊8的外壁设有放置板4，通过设置旋转辊8带动放置板4旋转，方便取拿放置板4前后两侧的鞋，所述放置板4的底端设有稳定辊6，所述稳定辊6的外壁设有保护棉套11，通过设置保护棉套11避免稳定辊6损坏靴子，所述稳定辊6通过活动件14与放置板4相连，通过设置稳定辊6方便对靴子进行固定，提高了实用性，所述稳定辊6包括第一伸缩筒601，所述第一伸缩筒601的内腔底端设有第二伸缩筒602，通过设置第一伸缩筒601和第二伸缩筒602的配合提高稳定辊6的长度，方便稳定靴子，所述第一伸缩筒601的外壁设有定位孔603，所述第二伸缩筒602的外壁设有定位件604，所述定位孔603与定位件604相匹配，所述旋转辊8通过轴承10与鞋柜主体1相连，所述鞋柜主体1的顶端设有转盘2，所述转盘2的外壁设有防滑棱3，通过设置设置防滑棱3方便转动转盘2，通所述旋转辊8的顶端设有旋转轴9，所述旋转轴9的外壁设有外齿13，所述转盘2的内壁设有内齿12，通过设置转盘2带动旋转轴9与旋转辊8转动，所述外齿13与内齿12相啮合。

将鞋放置于放置板4上，稳定辊6通过活动件14向外拉伸，第一伸缩筒601和第二伸缩筒602的配合提高稳定辊6的长度，定位孔603和定位件604对第一伸缩筒601和第二伸缩筒602进行固定，将靴子插入稳定辊6内并放置于放置仓16内，旋转转盘2，转盘2由内齿12与外齿13的配合通过旋转轴9带动旋转辊8转动，使放置板4旋转，方便放置和拿取鞋物。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
