一种采用半榫槽式连接结构的橱柜的制作方法

本实用新型属于日用家居领域，涉及一种家用橱柜，尤其是一种采用半榫式连接结构的橱柜。

背景技术：

橱柜是日常家居常用的家具，是在人们的日常生活中不可缺少的部分；通常用于放置衣物。

现有技术中的橱柜通常会出现受潮的情况，一旦橱柜受潮，橱柜内的衣物则容易一同受潮。此为现有技术的不足之处。

因此，针对现有技术中的缺陷，提供设计一种采用半榫式连接结构的橱柜，以解决上述技术问题，是非常有必要的。

技术实现要素：

本实用新型的目的在于，针对上述现有技术存在的缺陷，提供设计一种采用半榫式连接结构的橱柜，以解决上述技术问题。

为实现上述目的，本实用新型给出以下技术方案：

一种采用半榫式连接结构的橱柜，包括柜体，所述柜体内设置纵横设置有若干隔板；其特征在于：所述的柜体内设置有电加热丝，所述电加热丝外设置有绝缘外壳，所述的绝缘外壳两端通过通孔连接散热管道，所述的散热管道设置于橱柜柜体的内壁上，所述的散热管道上设置有散热孔，所述的电加热丝通过电磁继电器连接有供电电源，所述的电磁继电器连接有微控制器，所述的散热管道上还设置有引流风机，所述的引流风机的入风口以及出风口均位于散热管道内，所述的引流风机通过电磁继电器连接到供电电源，所述的橱柜内还设置有湿度传感器，所述的湿度传感器连接到微控制器。

优选地，所述的微控制器为单片机控制器；采用单片机控制器不仅能够实现控制，而且开发成本低，易于实现。

本实用新型的有益效果在于，通过设置湿度传感器检测橱柜内的湿度值，并将检测到的湿度值发送至微控制器，当橱柜内的湿度值超过预定值后，微控制器控制电磁继电器导通，电加热丝以及引流风机得电工作，电加热丝产生的热量在引流风机的作用下沿散热管道循环流动，并通过散热孔进入橱柜内部，实现对橱柜的加热，同时在引流风机的作用下，橱柜的内的部分空气也会通过散热孔进入散热管道内部，以实现对潮湿空气的加热除湿。此外，本实用新型设计原理可靠，结构简单，具有非常广泛的应用前景。

由此可见，本实用新型与现有技术相比，具有实质性特点和进步，其实施的有益效果也是显而易见的。

附图说明

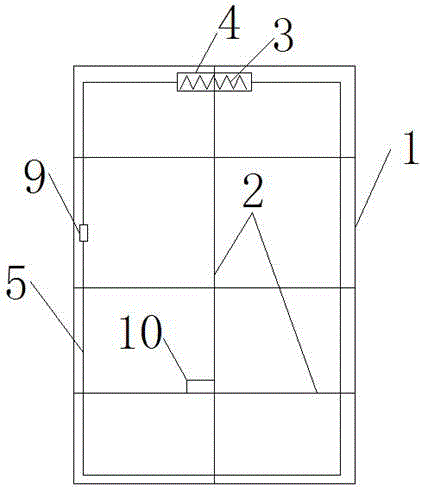

图1是本实用新型提供的一种采用半榫式连接结构的橱柜的结构示意图。

图2是本实用新型提供的一种采用半榫式连接结构的橱柜的控制原理图。

其中，1-柜体，2-隔板，3-电加热丝，4-绝缘外壳，5-散热管道，6-电磁继电器，7-供电电源，8-微控制器，9-引流风机，10-湿度传感器。

具体实施方式

下面结合附图并通过具体实施例对本实用新型进行详细阐述，以下实施例是对本实用新型的解释，而本实用新型并不局限于以下实施方式。

如图1和2所示，本实用新型提供的一种采用半榫式连接结构的橱柜，包括柜体1，所述柜体1内设置纵横设置有若干隔板2；所述的柜体1内设置有电加热丝3，所述电加热丝3外设置有绝缘外壳4，所述的绝缘外壳4两端通过通孔连接散热管道5，所述的散热管道5设置于橱柜柜体的内壁上，所述的散热管道5上设置有散热孔，所述的电加热丝3通过电磁继电器6连接有供电电源7，所述的电磁继电器6连接有微控制器8，所述的散热管道5上还设置有引流风机9，所述的引流风机9的入风口以及出风口均位于散热管道5内，所述的引流风机9通过电磁继电器6连接到供电电源7，所述的橱柜内还设置有湿度传感器10，所述的湿度传感器连接到微控制器8。

本实施例中，所述的微控制器8为单片机控制器；采用单片机控制器不仅能够实现控制，而且开发成本低，易于实现。

以上公开的仅为本实用新型的优选实施方式，但本实用新型并非局限于此，任何本领域的技术人员能思之的没有创造性的变化，以及在不脱离本实用新型原理前提下所作的若干改进和润饰，都应落在本实用新型的保护范围内。
