一种随时关闭的撮子的制作方法

本实用新型涉及日常生活领域，具体涉及一种随时关闭的撮子。

背景技术：

撮子，也叫簸箕，撮箕，用来与扫帚配合清扫垃圾，现有的撮子基本是敞口的，扫地遇到刮风的时候，扫到撮子里的垃圾，又会被风吹得到处飘，刚扫的地又得重扫，费时又费力，效果也不好。

公开号CN105310618的实用新型专利公开了一种加盖撮箕，包括撮箕斗和手柄，撮箕斗上铰接有撮箕盖，撮箕盖通过牵引绳与手柄上安装的活动手柄连接。撮箕盖通过弹簧销与撮箕斗铰接。该实用新型公开的技术方案仍存在一定的缺陷：牵引绳是柔性的，通过其附图可以看出其通过牵引绳拉的话无法实现开盖，如果牵引绳换成铁棍到可以实现开盖，但其结构动力力距很小，阻力力距很大，再加上弹簧销的弹力，开盖非常困难。即使可以开盖，但开盖后整个撮箕开放，遇到风仍可能使垃圾吹离撮箕。

技术实现要素：

本实用新型的目的是克服现有技术的不足，提供一种随时关闭的撮子，所采取的技术方案是：

一种随时关闭的撮子，包括撮体，撮体包括横梁、纵梁，横梁、纵梁交接处固设撮杆，撮杆的上端固设手把，在其特征在于；撮体上设置与撮体侧壁及后壁固接的固定盖、与撮体的侧壁铰接倾斜的活动盖，活动盖的下缘与撮体的底壁搭接，活动盖的中轴线上靠近铰轴处设置长圆孔；手把的下方铰接活动把，纵梁的下方铰接翘板，第一拉线一端固定在活动把上，另一端穿过纵梁固定在翘板上，翘板与纵梁之间的拉线上套设弹簧；翘板的自由端固设第二拉线，第二拉线的另一端穿过长圆孔后用销子锁定。

进一步地，撮杆的长度为50-60cm。

与现有技术相比，本实用新型结构简单，造型美观，活动盖开启省力方便。

附图说明

图1是本实用新型的结构示意图。

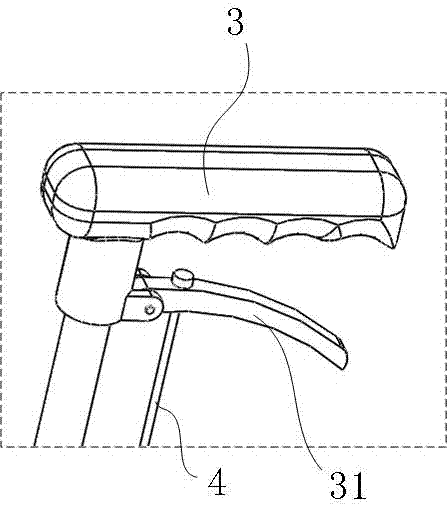

图2是图1中小虚框处的局部放大图。

图3是图1中大虚框处的局部放大图。

具体实施方式

参见附图，一种随时关闭的撮子，包括撮体1，撮体包括横梁11、纵梁12，横梁11、纵梁12交接处固设撮杆2，撮杆2的上端固设手把3，撮体1上设置与撮体侧壁14及后壁15固接的固定盖13、与撮体的侧壁铰接倾斜的活动盖16，活动盖16的下缘与撮体的底壁搭接，活动盖16的中轴线上靠近铰轴处设置长圆孔161；手把3的下方铰接活动把31，纵梁12的下方铰接翘板121，第一拉线4一端固定在活动把31上，另一端穿过纵梁12固定在翘板121上，翘板121与纵梁之间的拉线4上套设弹簧5；翘板121的自由端固设第二拉线6，第二拉线6的另一端穿过长圆孔161后用销子锁定。撮杆2的长度为55cm。
