一种智能滤水壶的制作方法

本实用新型涉及净水技术领域，特别是涉及一种智能滤水壶。

背景技术：

近几年来，净水产品作为健康产品越来越受到消费者的关注，净水行业也随之在高速地发展。自来水通常通过过滤系统过滤后得到纯净的净化水。

现有技术中的饮用水通常在使用之前都经过各级过滤或者消毒处理再提供给使用者使用。但是，随着人们对的小型灵便性需求的增加，滤水壶被人们广泛接受。但是，现有技术中的滤水壶往往不具有智能控制功能，不能适应电子信息化社会的需求。

因此，针对现有技术不足，提供一种智能滤水壶以克服现有技术不足甚为必要。

技术实现要素：

本实用新型的目的在于避免现有技术的不足之处而提供一种智能滤水壶，该智能滤水壶能够远程控制，具有使用方便的特点。

本实用新型的上述目的通过如下技术手段实现。

一种智能滤水壶，设置有壶体、壶盖、原水存储区、净水存储区、滤芯和智能操控装置；

所述原水存储区和所述净水存储区之间通过滤芯分隔，原水存储区与壶体的入水口连通，净水存储区与壶体的出水口连通，原水经滤芯过滤后进入净水存储区；

所述智能操控装置设置有主控制器和无线收发装置，所述无线收发装置与所述主控制器双向信号连接，所述主控制器的第一控制端与所述滤芯双向连接。

优选的，上述无线收发装置为WIFI收发装置或者蓝牙收发装置，所述智能操控装置设置于所述壶盖或者壶体。

智能操控装置设置于所述壶盖或者壶体。

优选的，上述的智能滤水壶还设置有净水杀菌装置模组，所述净水杀菌装置模组装配于所述壶体。

优选的，上述净水杀菌装置模组设置有杀菌灯管，所述杀菌灯管与所述主控制器双向连接。

优选的，上述杀菌灯管与所述主控制器以导电线连接。

优选的，上述杀菌灯管与所述主控制器以无线方式连接。

优选的，上述杀菌灯管设置为UV灯管。

优选的，上述的智能滤水壶，还设置有水位探针，所述水位探针固定装配于所述壶体，所述水位探针距离所述壶体底部的距离大于所述杀菌灯管距离所述壶体底部的距离，所述水位探针与所述主控制器连接。

优选的，上述水位探针与所述主控制器电连接。

优选的，上述主控制器还设置有比较器和驱动器，所述比较器一端与水位探针的输出端连接，所述比较器的另一端与设定的安全水位信号数据连接，所述比较器的输出端与所述驱动器连接，所述驱动器的输出端与所述杀菌灯管连接；

所述比较器将水位探针探测的水位数据与安全水位信号数据进行比较，在符合安全水位情况下输出安全信号至驱动器，驱动器输出控制信号控制杀菌灯管工作。

本实用新型的一种智能滤水壶，设置有壶体、壶盖、原水存储区、净水存储区、滤芯和智能操控装置；所述原水存储区和所述净水存储区之间通过滤芯分隔，原水存储区与壶体的入水口连通，净水存储区与壶体的出水口连通，原水经滤芯过滤后进入净水存储区；所述智能操控装置设置有主控制器和无线收发装置，所述无线收发装置与所述主控制器双向信号连接，所述主控制器的控制端与所述滤芯双向连接。该智能滤水壶，设置有智能操控装置，可以通过移动终端设置或者接收滤水壶的工作状况，具有使用方便的特点。

附图说明

利用附图对本实用新型作进一步的说明，但附图中的内容不构成对本实用新型的任何限制。

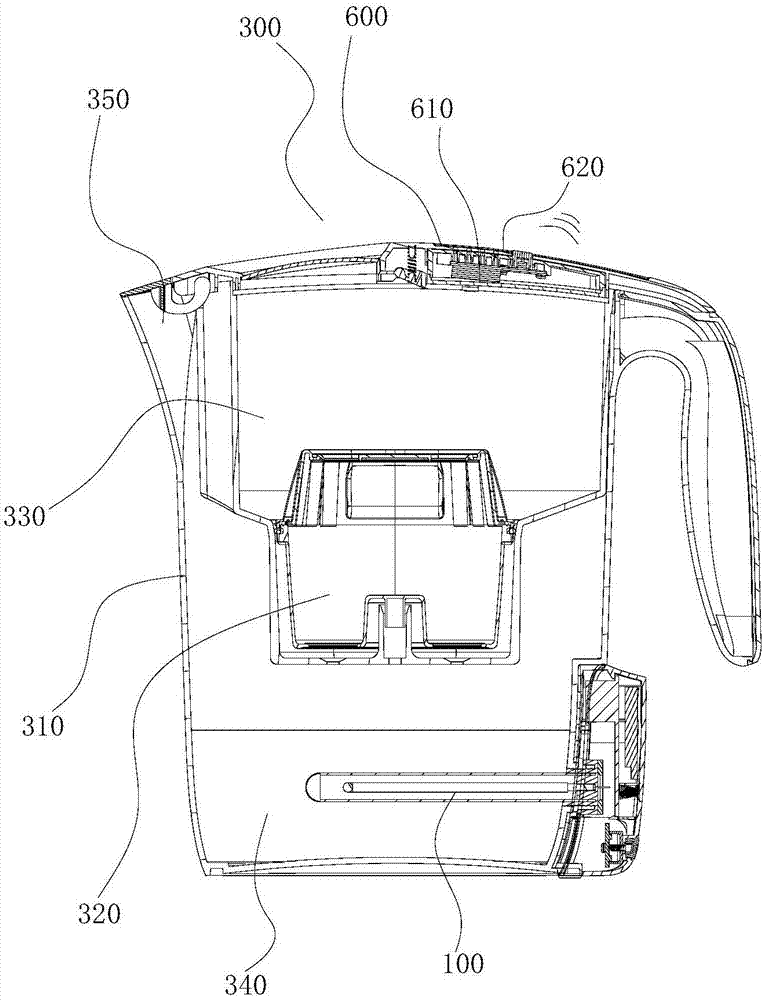

图1是本实用新型一种智能滤水壶实施例1的剖面结构示意图。

图2是本实用新型一种智能滤水壶实施例2的剖面结构示意图。

图3是本实用新型一种智能滤水壶实施例3的剖面结构示意图。

图4是本实用新型一种智能滤水壶实施例3的的电路图。

在图1至图4中，包括：

杀菌灯管100、

智能滤水壶300、

壶体310、滤芯320、原水存储区330、

净水存储区340、壶口350、

水位探针400、

智能操控装置600、主控制器610、比较器611、驱动器612、

无线收发装置620。

具体实施方式

结合以下实施例对本实用新型作进一步描述。

实施例1。

一种智能滤水壶300，如图1所示，设置有壶体310、壶盖、原水存储区330、净水存储区340、滤芯320和智能操控装置600。

原水存储区330和净水存储区340之间通过滤芯320分隔，原水存储区330与壶体310的入水口连通，净水存储区340与壶体310的出水口连通，原水经滤芯320过滤后进入净水存储区340。

智能操控装置600设置有主控制器610和无线收发装置620，无线收发装置620与主控制器610双向信号连接，主控制器610的第一控制端与滤芯320双向连接。无线收发装置为WIFI收发装置或者蓝牙收发装置或者其它无线方式。

通过智能控制装置，操作者可以通过移动终端如手机、平板或者下载有对应的操作软件的电脑等，进行远程控制滤芯320进行过滤或者停止过滤，也可以远程查看滤芯320的工况情况，具有使用方便灵活的特点。

本实施例中，智能操控装置600设置于壶盖，具有占用体积小，制备方便的特点。

实施例2。

一种智能滤水壶300，其它结构与实施例1相同，不同之处在于：该智能滤水壶300设置有净水杀菌装置模组，如图2所示，该净水杀菌装置模组装配于壶体310。净水杀菌装置模组可以固定装配于壶体310，也可以为可拆卸式装配于壶体310。

净水杀菌装置模组设置有杀菌灯管100，杀菌灯管100可以设置为UV灯管。杀菌灯管100与主控制器610双向连接，杀菌灯管100与主控制器610以导电线连接。通过主控制器610，控制杀菌灯管100的工作状况，使得杀菌灯管100进行杀菌照射或者停止杀菌照射。通过WIFI收发装置和主控制器610，操作者可以通过移动端口设置操作信号，由WIFI收发装置接收操作者的控制信息，并输送至主控制器610，主控制器610控制杀菌灯管100打开或者关闭。同时，杀菌灯管100的工作状况也反馈至主控制器610，主控制器610通过WIFI收发装置发送至移动终端，方便使用者及时了解杀菌灯管100的工况。

该智能滤水壶300，能够及时根据使用者的需求通过WIFI收发装置、主控制器610控制或者了解滤芯320、杀菌灯管100的工况，控制非常方便。

实施例3。

一种智能滤水壶300，其它结构与实施例2相同，不同之处在于：杀菌灯管100与主控制器610以无线方式连接，杀菌灯管100接收主控制器610发送的控制信号，采用无线方式，具有电路布线少，便于制备的特点。

实施例4。

一种智能滤水壶300，其它结构与实施例2或3相同，不同之处在于：该智能滤水壶300除了具有净水杀菌装置模组，还设置有水位探针400。如图3所示，水位探针400固定装配于壶体310，水位探针400距离壶体310底部的距离大于杀菌灯管100距离壶体310底部的距离，水位探针400与主控制器610电连接。通过设置水位探针400，确保只有在净水存储区340域内水位高于安全水位时，杀菌灯管100才能开始照射杀菌。

具体的，如图4所示，主控制器610还设置有比较器611和驱动器612，比较器611一端与水位探针400的输出端连接，比较器611的另一端与设定的安全水位信号数据连接，比较器611的输出端与驱动器612连接，驱动器612的输出端与杀菌灯管100连接；

比较器611将水位探针400探测的水位数据与安全水位信号数据进行比较，在符合安全水位情况下输出安全信号至驱动器612，驱动器612输出控制信号控制杀菌灯管100工作。

该智能滤水壶300，能够避免水位太低开启杀菌灯管100而出现紫外光对人体特别是眼睛的损害，具有使用安全的特点。

实施例5。

一种智能滤水壶300，其它结构与实施例1相同，不同之处在于：智能操控装置600还可以设置于壶体310。

实施例6。

一种智能滤水壶300，其它结构与实施例1至5任意一种相同，不同之处在于：无线收发装置设置为蓝牙方式。

最后应当说明的是，以上实施例仅用以说明本实用新型的技术方案而非对本实用新型保护范围的限制，尽管参照较佳实施例对本实用新型作了详细说明，本领域的普通技术人员应当理解，可以对本实用新型的技术方案进行修改或者等同替换，而不脱离本实用新型技术方案的实质和范围。
