卡合机构以及吸尘器的制作方法

本实用新型具体涉及一种卡合机构以及包含该卡合机构的吸尘器。

背景技术：

吸尘器一般包含吸尘器主机和吸尘器附件两部分，吸尘器附件一般可为吸尘器延长管和吸尘器吸嘴。在使用时，可根据需要将吸尘器主机的吸气口和延长管或吸嘴连接。吸尘器主机包含电机和风叶，电机驱动风叶高速旋转，将空气向设定方向排出，同时在吸气口形成负压。吸尘器附件与吸尘器主机上的吸气口连接，从不同的待清洁表面吸取灰尘。

吸气口与延长管或吸嘴最常见的连接方式是摩擦配合，吸气口和附件分别做成光滑的圆柱形，直径匹配，相互接插配合的部位设有一定锥度，使得吸气口和附件能以一定深度进行摩擦配合。这种配合方式的好处是结构简单，结合之后风道比较光滑，缺点是配合松紧度难以控制。如果配合过紧，则在需要的时候难以拆开。如果配合不够紧，吸气口和附件在吸尘的时候又可能因为推拉动作而相互脱开。

技术实现要素：

本实用新型是为了解决上述配合松紧度问题而进行的，目的在于提供一种卡合机构以及包含该卡合机构的吸尘器。

本实用新型提供了一种卡合机构，用于连接吸尘器的吸气口和吸尘器附件，其特征在于，包括：公接头，具有与吸尘器附件连通的接头本体以及设置在该接头本体内的锁扣件，该锁扣件的前端通过转轴与接头本体可转动地连接，锁扣件的后端延伸到接头本体上的限位腔里并可以在限位腔里上下活动，在锁扣件的前端和后端之间设置有带有斜面的锁紧块，该锁紧块的下方设置有弹性件，在锁紧块和转轴之间设置有按钮；以及母接头，设置在吸气口处，与公接头卡合，具有锁紧腔室以及凸棱，其中，当公接头与母接头卡合之后，锁紧块进入母接头上的锁紧腔室内，并与凸棱紧密配合，将公接头与母接头锁紧在一起，使得公接头不会从母接头中滑出，在公接头与母接头处于卡合锁紧状态时，按下按钮，锁紧块与凸棱脱离接触，使得公接头可以从母接头退出。

在本实用新型提供的卡合机构中，还可以具有这样的特征：其中，按扭到锁紧块的距离不大于按钮到转轴的距离的一半。

在本实用新型提供的卡合机构中，还可以具有这样的特征：其中，弹性件为弹簧。

本实用新型还提供了一种吸尘器，具有这样的特征，包括：吸尘器主机，具有吸气口；吸尘器附件，通过卡合机构与吸气口连接，其中，卡合机构为上述任意一种的卡合机构，吸尘器附件为吸尘器延长管和吸尘器吸嘴中的1～2种。

实用新型的作用与效果

根据本实用新型所涉及的卡合机构以及吸尘器，因为公接头具有与吸尘器附件连通的接头本体以及设置在该接头本体内的锁扣件，该锁扣件的前端通过转轴与接头本体可转动地连接，锁扣件的后端延伸到接头本体上的限位腔里并可以在限位腔里上下活动，在锁扣件的前端和后端之间设置有带有斜面的锁紧块，该锁紧块的下方设置有弹性件，且在锁紧块和转轴之间设置按钮，所以，本实用新型的卡合机构以及吸尘器可以将吸尘器的吸气口和吸尘器附件连接并且锁紧，按下按钮之后又能很方便地解除锁紧，既保证了吸尘器在使用过程中的牢固，又保证了拆装的方便。

附图说明

图1是本实用新型的实施例中吸尘器的结构示意图；

图2是本实用新型的实施例中卡合机构的结构示意图，公接头与母接头处于分离状态；

图3是本实用新型的实施例中公接头的爆炸图；

图4是本实用新型的实施例中母接头的结构示意图；

图5是本实用新型的实施例中卡合机构的结构示意图，公接头与母接头处于卡合状态；

图6是图5中卡合机构处于锁紧状态的A-A面剖视图；以及

图7是图5中卡合机构处于解锁状态的A-A面剖视图。

具体实施方式

为了使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，以下实施例结合附图对本实用新型卡合机构以及吸尘器作具体阐述。

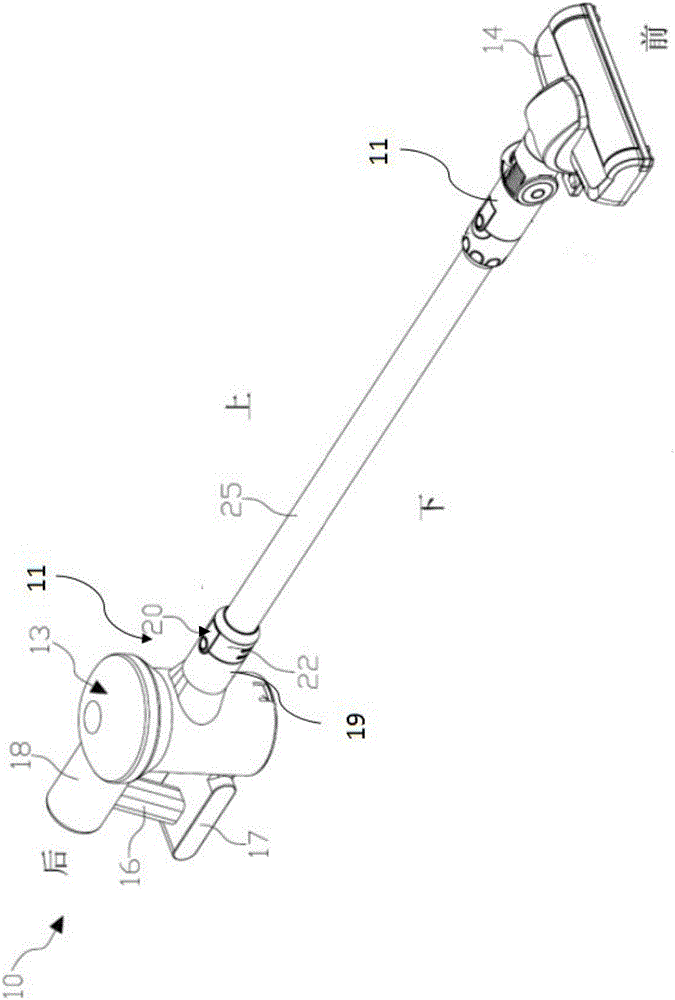

图1是本实用新型的实施例中吸尘器的结构示意图。

如图1所示，吸尘器10包括吸尘器主机13、延长管25以及吸嘴14。

吸尘器主机13包括手持部16、电源部17、电风机部18以及尘桶。

吸尘器主机13在尘桶处设置有吸气口19。

手持部16方便使用者持有。

电源部17给电风机部18供电。

电风机部18包括电机和风叶，电机驱动风叶高速旋转，将空气向设定方向排出，同时在吸气口19形成负压。

吸气口19和延长管25之间以及延长管25和吸嘴14之间分别设有卡合机构11，且两处的卡合机构11相同。故而，吸嘴14既能通过延长管25和吸气口19连通，也能与吸气口19直接连通。

因为充电式吸尘器越来越普及，本实施例选用充电式吸尘器，其中的吸嘴14是电动吸嘴，吸嘴14与吸尘器主机13之间有导电线路，用于从吸尘器主机13向吸嘴14供电。本实用新型所公开的接口锁紧机构也可以用在交流式吸尘器上，也可以用在不含电动吸嘴的吸尘器，也就是主机与吸嘴之间没有电路，只有风路的吸尘器。因为图示两处卡合机构11的结构完全相同，本实施例仅对吸气口19和延长管25之间的卡合机构11进行详细的介绍。

图2是本实用新型的实施例中卡合机构的结构示意图，公接头与母接头处于分离状态。

如图2所示，卡合机构11包括公接头12和母接头。其中母接头位于吸气口19的前端。

公接头12包括接头本体22和锁扣件20。接头本体22套设在延长管25的后端，且与延长管25连通。在本实施例中，接头本体22也称为延长管后接头本体22。其中，延长管后接头本体22和吸气口19前端的母接头构成结合部，锁扣件20在结合部内起到锁紧作用。锁扣件20设置在延长管后接头本体22内，被延长管后接头本体22容纳。

图3是本实用新型的实施例中公接头的爆炸图。

如图3所示，延长管后接头本体22具有容纳锁扣件20的锁扣腔37。

锁扣件20的前方(也就是吸入气流的上游方向)的末端两侧分别设有向外伸展的短圆柱，也就是转轴34，分别装入锁扣腔37的前方末端两侧的两个转轴定位孔38，转轴34和定位孔38配合之后可以转动。

锁扣件20上从前往后依次设有按钮30，锁紧块32和限位筋33。锁紧块32带有斜面。锁紧块32的下部设有弹簧21，延长管后接头本体22上的锁扣腔37内设有弹簧腔36，弹簧21的下端装在弹簧腔36内，上端套接在锁紧块32下方的凸出部位。

锁扣件20的后端设有限位筋33，延长管后接头本体22的锁扣腔37内后方对应位置处设有可容纳限位筋33的限位腔35。将锁扣件20装配在锁扣腔37内的同时，限位筋33装入限位腔35。限位筋33限制锁扣件20在上下方向的运动。在上下方向，限位筋33与转轴34共同作用，使得锁扣件20处于锁紧状态时与延长管接头本体22的内壁在吸入气流方向平行；在前后方向，限位筋33装入限位腔35的同时，锁紧块32的前侧面31与凸棱41的后侧面正好紧密配合。

按钮30到锁紧块32的距离小于按钮30到转轴34的距离，更小于按钮30到限位筋33的距离。在本实施例中，按钮30到锁紧块32的距离等于按钮30到转轴34的距离的一半。锁扣件的转轴34位于公接头吸入气流的上游位置，锁紧块32位于下游位置，按钮30位于转轴34和锁紧块32之间。

图4是本实用新型的实施例中母接头的结构示意图。

如图4所示，吸气口19的前端为卡合机构11的母接头，其内孔39的侧壁设有锁紧腔室40和凸棱41。锁紧块32和按钮30之间的间隙足以容纳凸棱41。锁紧腔室40可配合容纳锁紧块32。

如图2～4所示，延长管后接头22的下端设有插针导向块23和导电针24，吸气口19的下方设有导电针接口29。当延长管后接头22进入吸气口19前端的母接头使得延长管和主机的风道连通并且锁紧时，导电针24也进入导电针接口29，使得吸尘器主机13通向延长管25的电路接通。

图5是本实用新型的实施例中卡合机构的结构示意图，公接头与母接头处于卡合状态；图6是图5中卡合机构处于锁紧状态的A-A面剖视图；以及图7是图5中卡合机构处于解锁状态的A-A面剖视图。

如图6所示，在锁紧状态时，凸棱41与锁紧块32的侧面31贴合，共同阻止锁紧块32相对吸气口19向前运动，保证了延长管25与吸气口19牢固结合，不会轻易脱开。此外，延长管后接头本体22与吸气口19的配合锥度也适当设计，保证延长管后接头本体22不会过分深入吸气口19的内部，这一点跟常见的吸尘器接口的设计相同。

另外，限位腔35的上部边缘和转轴34处于同一平面中，并且与吸气口19的轴线平行，当卡合机构处于锁紧状态时，限位筋33到达限位腔35的上边缘，锁扣件20与吸气口19的轴线平行。

如图7所示，按钮30被按压，锁紧块32的侧面31与凸棱41分离，此时往相反方向牵引公接头12和母接头即可将它们分离。

本实施例的吸尘器的使用方法如下：

把公接头12装入吸气口19的前端(也就是母接头)内并往吸尘器主机内部推进，母接头前端的凸棱41先与锁扣件20的后端接触，再沿锁紧块32的斜坡挤压锁紧块32，使得锁紧块32向下运动并压缩弹簧21，直到凸棱41越过锁紧块32，弹簧21向上复位，推动锁紧块32进入锁紧腔室40，凸棱41与锁紧块侧面31接触，进入锁紧状态，同时公接头12也到达母接头内部的最大深度，使得公接头12与吸气口19牢固配合。

当公接头与母接头处于锁紧状态时，按压按钮30，使得锁扣件20围绕转轴34向下偏转，带动锁紧块32向下运动并压缩弹簧21，直到锁紧块32和凸棱41脱离接触，此时将公接头12往远离吸气口19的方向移动，就能将公接头从吸气口19的前端(母接头)内拔出，使得公接头12与吸尘器主机脱离接触。此时松开按钮30，弹簧21向上复位，带动锁紧块32复位，也就可以跟吸尘器进行下一次连接。

实施例的作用与效果

根据本实施例的卡合机构以及吸尘器，因为公接头具有与吸尘器附件连通的接头本体以及设置在该接头本体内的锁扣件，该锁扣件的前端通过转轴与接头本体可转动地连接，锁扣件的后端设置有限位筋和带有斜面的锁紧块，该锁紧块的下方设置有弹性件，且在锁紧块和转轴之间设置操作按钮，所以，本实施例的卡合机构以及吸尘器可以将吸尘器的吸气口和吸尘器附件连接并且锁紧，按下按钮之后又能接触锁紧，既保证了吸尘器在使用过程中的牢固连接，又保证了拆装的方便。另外，本实施例的卡合机构的内壁光滑，没有销钉或者类似零件，不会牵挂毛发，也不会产生额外噪音。而且，本实施例的卡合机构不需要手工操作按钮或者其它零件就可以进入锁紧状态，锁紧力也足以防止吸尘器附件在推拉清扫过程中从吸尘器上脱开，需要解锁时只要轻压按钮并往外拉动，就能让吸尘器附件与吸尘器主机脱离接触，因此，本实施例所公开的卡合机构既实现了吸尘器吸口与附件的紧密配合，也兼具操作便利性，比较充分地实现了实用新型目标。

上述实施方式为本实用新型的优选案例，并不用来限制本实用新型的保护范围。

在上述实施例中，吸气口为吸尘器主机的吸气口，但是当吸尘器主机组装有延长管后，如需再次组装，此时的吸气口为延长管的吸气口。

在上述实施例中，吸尘器附件包括延长管和吸嘴，也可以根据使用情况，吸尘器附件仅包含延长管或者吸嘴。

在上述实施例中，按钮30到锁紧块32的距离等于按钮30到转轴34的距离的一半，在本实用新型中，按钮30到锁紧块32的距离也可以小于按钮30到转轴34的距离的一半，只要能实现本实用新型的技术效果即可。
