酒店衣帽柜的制作方法

本实用新型涉及一种家具，特别涉及一种酒店衣帽柜。

背景技术：

酒店衣帽柜是酒店配备给住客的常用设施，常见的酒店衣帽柜采用的衣帽柜和常见家用衣帽柜的相同，包括柜体，柜体内设有挂杆或者挂钩之类的悬挂结构，衣帽可以挂在悬挂结构上。

但是这一类衣帽柜的悬挂结构是固定的，酒店里的设施需要适应不同使用者的需求，衣帽柜内部空间的高度与使用者的身高有一定关系，对于一部分使用者来说比较合适的高度，对于其他人可能存在空间较小、衣物不能完全悬挂；或者空间过大、悬挂衣物比较不方便。

技术实现要素：

本实用新型的目的是提供一种酒店衣帽柜，能够对悬挂结构的高度进行调整。

本实用新型的上述技术目的是通过以下技术方案得以实现的：

一种酒店衣帽柜，包括柜体和设置在柜体内的悬挂结构，柜体一个侧面敞开并铰接有柜门，柜体的侧壁上开有竖直方向的滑道，悬挂结构在滑道内滑动，柜体内设有驱动结构，驱动结构驱动悬挂结构滑动。

通过采用上述技术方案，设置与柜体滑动连接的悬挂结构可以使使用者根据自己的身高、衣物的长度调整悬挂结构的高度，方便使用者的悬挂，同时可以更好的悬挂衣物，可以避免衣物过长在柜体底部堆叠，使衣物出现褶皱。

较佳的，悬挂结构为水平设置的挂杆，挂杆与关闭时的柜门平行。

通过采用上述技术方案，挂杆可以配合各种衣架、裤夹等各种悬挂衣物的结构，适应性更好。

较佳的，驱动装置包括与悬挂结构螺纹连接的丝杠，丝杠竖直设置且与柜体转动连接。

通过采用上述技术方案，使用丝杠作为驱动装置，可以方便手动对悬挂装置的高度作调整。丝杠可以进行无级调节，且调整范围大。

较佳的，丝杠靠近柜体底部的一端固接有手柄。

通过采用上述技术方案，设置手柄，可以增大丝杠的旋转半径，使手动旋转丝杠更为省力。

较佳的，柜体内部设有隔板，隔板将柜体分为至少两个分柜，悬挂结构设置在其中一个分柜内，设置有悬挂结构的分柜高度与柜体内部的整体高度一致。

通过采用上述技术方案，设置隔板可以将衣帽柜内的空间划分为不同的功能区域，在满足悬挂衣物的需求的同时还可以满足放置其他物品的需求。

较佳的，在未设置悬挂结构的其中一个分柜内设置有烘干机。

通过采用上述技术方案，在酒店内一般房间内没有阳台，在需要清洗衣物时大多数时候需要将湿衣物挂在房间内或者卫生间内，衣物干燥慢、占用空间、还可能会使房间变得潮湿，十分不方便。在衣帽柜内设置烘干机可以一次性解决上述问题。

较佳的，设有烘干机的分柜设有密封门。

通过采用上述技术方案，设置密封门保证烘湿衣物过程中，湿气不会溢散，使柜体的其他部分湿气过重，避免了其他衣物因此变得潮湿。

较佳的，设有烘干机的分柜底部设有连通下水道的接水槽。

通过采用上述技术方案，可以将过多的水分流进接水槽，并流入下水道。避免柜体长期处在浸泡环境中，影响柜体使用寿命。

较佳的，接水槽上方设置有封板，封板上开有过水槽。

通过采用上述技术方案，避免衣物与接水槽直接接触，不易干燥，设置过水槽可以保证水的通过，还可以使衣物干燥速度更快。

综上所述，本实用新型具有以下有益效果：可以使使用者根据自己的身高、衣物的长度调整悬挂结构的高度，方便使用者的悬挂；避免衣物出现褶皱；适应性更好；使手动旋转丝杠更为省力。

设置隔板可以将衣帽柜内的空间划分为不同的功能区域，在满足悬挂衣物的需求的同时还可以满足放置其他物品的需求；可以快速干燥衣物、减少房间内空间占用、避免房间变得潮湿；有利于保证柜体使用寿命；更适应酒店的需求。

附图说明

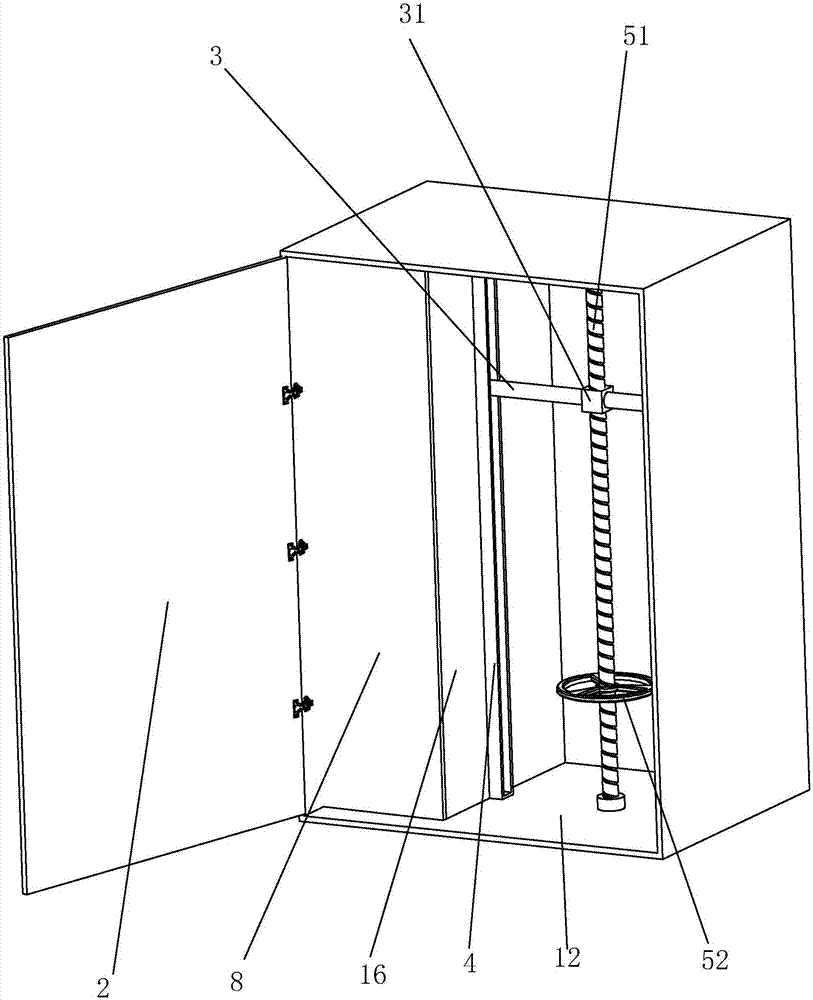

图1是酒店衣帽柜的结构示意图；

图2是酒店衣帽柜的结构示意图；

图3是酒店衣帽柜的结构示意图。

图中，1、柜体；11、顶板；12、底板；13、左侧板；14、右侧板；15、后侧板；16、隔板；2、 柜门；3、挂杆；31、连接块；4、滑道；5、驱动结构；51、丝杠；52、手柄；6、烘干机；7、封板；71、过水槽；8、密封门；9、接水槽；91、出水口。

具体实施方式

以下结合附图对本实用新型作进一步详细说明。其中相同的零部件用相同的附图标记表示。需要说明的是，下面描述中使用的词语“前”、“后”、“左”、“右”、“上”和“下”指的是附图中的方向，词语“底面”和“顶面”、“内”和“外”分别指的是朝向或远离特定部件几何中心的方向。

一种酒店衣帽柜，如图1所示，包括矩形盒状柜体1，柜体1一面完全敞开形成矩形的柜口。柜体11包括顶板11、底板12、后侧板15、左侧板13和右侧板14。顶板11和底板12平行于地面，后侧板15与柜口所在平面平行，左侧板13和右侧板14与顶板11和后侧板15都垂直。

左侧板13和右侧板14靠近柜口的一端铰接有柜门2。柜门2为矩形板，通过三个烟斗合页分别铰接在左侧板13和右侧板14朝向柜体1内侧的面上。合页个数可以设置为其他个数。

底板12上固接有竖直设置的隔板16，隔板16将柜体1分割为左右两个分柜，左侧的分柜内设有设有烘干机6。结合图2所示，左侧板13上铰接有密封门8，密封门8可以将左侧的分柜敞开的一端完全封闭。烘干机6固接在后侧板15的中部位置。

结合图3所示，左侧的分柜的底部固接有矩形的接水槽9，接水槽9靠近烘干机6的一端敞开。接水槽9底部固接出水口91，出水口91伸出柜并连通下水道。接水槽9敞开的一端的端面上固接有封板7与接水槽9敞开一端相适配的矩形封板7，封板7上开有长条状的过水槽71，过水槽71为通槽。

右侧的分柜内设有两条竖直设置的滑道4，滑道4的横截面为U形，滑道4开设在右侧壁以及隔板16朝向右侧壁的端面上。滑道4对称设置，所述U形的开有一端相对。

滑道4内滑动悬挂结构，悬挂结构为水平设置的挂杆3，挂杆3与关闭时的柜门平行。挂杆3为截面为圆形的杆状，挂杆3长度方向的中间固接有矩形快装置连接块31。连接块31上开有螺纹孔，所述螺纹孔内螺纹连接有竖直设置的丝杠51。

右侧分柜顶面和底面的中心分别固接有同轴的圆形凸块，两凸块相对的面上开有同轴的圆形盲孔，丝杠51上下两端分别固接在圆形盲孔内的通过轴承与柜体1转动连接。丝杠51靠近柜体1底部的一端的圆周面上固接有圆环形的手柄52。

使用时，现根据使用者的身高转动手柄52，将挂杆3设置在适合的高度，将衣物挂起。在清洗完衣物后可以将湿衣物放置在封板7上，开启烘干机6，将衣物烘干。

本具体实施例仅仅是对本实用新型的解释，其并不是对本实用新型的限制，本领域技术人员在阅读完本说明书后可以根据需要对本实施例做出没有创造性贡献的修改，但只要在本实用新型的权利要求范围内都受到专利法的保护。
