基于RFID地垫的平面库位管理系统的制作方法

本实用新型涉及仓储库位识别技术领域，尤其涉及一种基于RFID地垫的平面库位管理系统。

背景技术：

无线射频识别技术（Radio Frequency Identification，RFID），射频识别技术是一项利用射频信号通过空间耦合(交变磁场或电磁场)实现无接触信息传递并通过所传递的信息达到识别目的的技术。RFID 无线射频识别是一种非接触式的自动识别技术，它通过射频信号自动识别目标对象并获取相关数据，识别工作无须人工干预，可工作于各种恶劣环境。RFID 技术可识别高速运动物体并可同时识别多个电子标签，操作快捷方便。

在传统的仓储系统中，物品存放时往往有较大的随意性，这样就造成流程速度慢、效率低以及管理混乱的问题。在现有的平库存放模式下，往往通过在库位上写上库位名称、粘贴纸质条码等方式作为库位标识方式、并通过人工观察或者条码读写器来校对和识别库位，这样往往造成大大降低了作业速度和仓库运行效率。RFID技术来标记库位可以大大提高识别效率，现有RFID仓储管理系统中，平库库位上使用地埋式RFID库位标签，其设置在地面上开设的安装槽中，避免电动叉车反复碾压和碰撞而容易出现断裂等损坏，具体参见申请号201120346822.7中公开的地埋式RFID货位标签，该地埋式RFID货位标签需要在地面打孔安装，导致工作量大，并且会影响RFID读写器读写RFID货位标签的成功率；在仓库地面（尤其是多层平面库地面）打孔、开槽等会破坏地面结构；当地面材质为金属材质时，打孔安装后会屏蔽RFID货位标签信号导致无法识别RFID货位标签；并且在平面库位管理系统中，该地埋式RFID货位标签一般处于固定库位，在库位重新划分或库位场地变化时，不能随库位改变而灵活改变，导致使用灵活性差。

技术实现要素：

本实用新型提供一种基于RFID地垫的平面库位管理系统，其中该地垫安装使用方便，直接铺设在地面上，避免在地面上开槽，降低了施工工作量及对地面结构的破坏；该地垫可以应用于不同材质的地面上，扩大了该地垫的使用范围；可以根据库位改变灵活调整RFID地垫，提高地垫使用灵活性；并且通过RFID读写器与仓储管理控制单元的通信连接，实现RFID库位标签信息的验证，准确实现货物叉取，避免资源消耗，提高工作效率。

为解决如上技术问题，本实用新型提供如下技术方案予以解决：

一种基于RFID地垫的平面库位管理系统，其特征在于，包括RFID地垫、RFID读写器和仓库管理控制单元；所述RFID地垫包括防滑隔离层、紧密贴合在防滑隔离层上方的抗压耐磨层、和嵌入在抗压耐磨层内部或设置在抗压耐磨层底部的RFID库位标签，所述防滑隔离层与地面紧密贴合；RFID读写器读取RFID库位标签，仓库管理控制单元与RFID读写器通信连接。

为了实现相邻RFID地垫的拼接组合，使得平面库中多层货物的库位标签可以拼接成整体，在所述抗压耐磨层侧边间隔设置有拼接齿，其中两两拼接齿之间形成拼接槽。

为了方便RFID读写器对RFID库位标签的读写，避免在读写器开始识别却未启动读写器而之后又开启读写器时造成读不到RFID库位标签的情况，所述RFID库位标签处于抗压耐磨层的中间位置。

为了实现RFID读写器读写的RFID库位标签的信息反馈至仓储管理控制单元进行验证该库位标签对应的货物是否为希望取到的货物，避免误取，造成人力物力资源浪费，所述RFID读写器读写的RFID库位标签的信息通过WiFi无线网络发送至仓储管理控制单元。

所述防滑隔离层由硅胶和发泡材料制成，柔软且可以自吸附，实现与地面紧密贴合，有效地减少碰撞、拖拽等引起的防滑隔离层的移动；所述抗压耐磨层的材质为橡胶材质，并且在橡胶材质中添加有炭黑，增强该抗压耐磨层的耐磨性能，并且RFID库位标签信号可以穿透抗压耐磨层，不影响RFID读写器对RFID库位标签的识别。

进一步地，当RFID库位标签设置在抗压耐磨层底部时，RFID库位标签通过常温硫化胶水粘贴在抗压耐磨层底部。

进一步地，所述RFID读写器为车载RFID读写器或手持RFID读写器。

本实用新型提供的基于RFID地垫的平面库位管理系统，防滑隔离层紧密贴合在地面上，避免地面上开槽，降低施工工作量，并且避免开槽对地面结构的破坏；防滑隔离层与地面紧密结合，防止地垫任意移动，有助于RFID库位标签准确地表示相应的库位信息，并且当库位重新划分或库位场地变化时，可以重新调整RFID地垫的位置和尺寸，提高了使用灵活性；RFID库位标签嵌入在抗压耐磨层内部或设置在抗压耐磨层底部，保护RFID库位标签，使得RFID库位标签不易受到碰撞或碾压而变形、移位或损坏，提高RFID库位标签识别的稳定性；该地垫直接铺设在不同材质的地面（包括金属材质的地面）上，不影响RFID读写器对RFID库位标签的读写，且扩大了该地垫的使用范围；通过RFID读写器与仓储管理控制单元的通信连接，实现RFID库位标签信息的验证，准确实现货物叉取，避免资源消耗，提高工作效率。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作一简单地介绍，显而易见地，下面描述中的附图是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

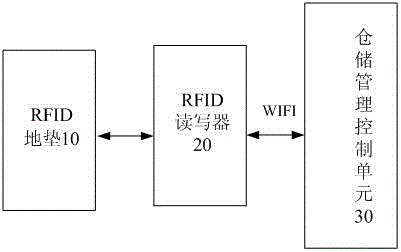

图1是本实用新型基于RFID地垫的平面库位管理系统的框图；

图2为本实用新型基于RFID地垫的平面库位管理系统中RFID地垫的各部分组成示意图；

图3是本实用新型基于RFID地垫的平面库位管理系统中RFID库位标签在抗压耐磨层中的位置示意图；以及

图4为本实用新型基于RFID地垫的平面库位管理系统中多层平库库位上的RFID地垫的拼接效果图。

具体实施方式

为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

如图1所示，本实施例涉及基于RFID地垫的平面库位管理系统，包括RFID地垫10、RFID读写器20和仓库管理控制单元30，其中如图2所示，RFID地垫10包括防滑隔离层1、紧密贴合在防滑隔离层1上方的抗压耐磨层2、和嵌入在抗压耐磨层2内部或设置在抗压耐磨层2底部的RFID库位标签3，防滑隔离层1与地面紧密贴合；RFID读写器读取RFID库位标签3，仓库管理控制单元30与RFID读写器20通信连接。本实施例中，RFID读写器20读取的RFID库位标签3的信息通过WiFi无线网络发送至仓储管理控制单元30，实现货物验证。

具体地，该防滑隔离层1采用硅胶和发泡材料，使得该防滑隔离层1柔软且其中的硅胶具有防滑效果，能够实现自吸附，从而与地面紧密贴合，防滑隔离层1增加了与地面的摩擦力，有效降低碰撞、拖拽等引起的地垫10移动，同时防滑隔离层1防止RFID库位标签3直接与地面接触，降低了地面材质对RFID库位标签3信号的影响，特别是金属材质的地面，确保RFID读写器20对RFID库位标签3识别的稳定性和准确性。本实施例RFID库位标签3为嵌入式专用标签，该嵌入式专用标签3表面涂层可以在生产过程中植入抗压耐磨层2内（如图2所示），或可以采用常温硫化胶水粘贴至抗压耐磨层2底部，当然也可以使用其他合适的技术手段将RFID库位标签3设置在抗压耐磨层2底部。抗压耐磨层2为橡胶材质，并且在橡胶中添加有炭黑材料，以增强抗压性能的同时增加耐磨性能。抗压耐磨层2保护RFID库位标签3免受叉车碾压，并且RFID库位标签3信号可以穿透抗压耐磨层2的炭黑材料，从而不影响RFID读写器20对RFID库位标签3的读写。该地垫10可以放置在库位底下或在通道处起到库位或区域标识的作用。根据取放货物的方式不同，RFID库位标签3可以嵌入或粘贴在抗压耐磨层2的不同位置，优选地，嵌入或粘贴在抗压粘膜层2的中间位置。在实际中，根据平库库位尺寸大小灵活定制该地垫10，如一个地垫10可以覆盖五个库位，在地垫10表面做库位划分，并在抗压耐磨层2上嵌入或粘贴与库位数量相同的RFID库位标签3。根据库位布局、大小和数量的变化或库位场地的变化，可以调整RFID地垫10的大小、数量和位置，提高RFID地垫10的使用灵活性。

在仓储管理系统中，对应每个库位都设置有一个RFID库位标签3，在收到取货命令后从指定库位取货物之前RFID读写器20会启动并读取RFID库位标签3上的库位基础信息，然后RFID读写器20将该信息无线发送至仓库管理控制单元30，实现库位基础信息的验证，并且仓库管理控制单元30反馈信息至RFID读写器20，使得手持RFID读写器20的工作人员或车载RFID读写器20上的叉车驾驶员能够得知RFID库位标签3对应的当前货物是否为希望取走的货物，避免误取而造成资源浪费，提高工作效率。

在多层平面库的库位中，为了标识多层货物的库位，如图2所示，抗压耐磨层1侧边间隔设置有拼接齿2-1，其中两两拼接齿2-1之间形成拼接槽2-2，标识相邻库位的两个相邻RFID地垫10中一个RFID地垫10的拼接齿2-1插入另一个RFID地垫10的拼接槽2-2中，实现相邻RFID地垫10的拼接组合，使得平面库中多层货物的库位标签可以拼接成整体，如图3所示，不同大小的RFID地垫10可以相互拼接，当平面库位布局调整或库位场地变化时，灵活拼接组合不同大小的RFID地垫10以便划分库位。在实际中，通过拼接方式将拼接式地垫铺设于平面库位，地点表面可印刷库位编号，便于标识。

由于该地垫10直接与地面表面接触，无需在地面开槽，避免对地面结构的损坏，降低施工工作量及施工实施成本。本实施例地垫10可以直接铺设在不同材质的地面上，包括金属材质的地面上，且RFID库位标签3与金属地面之间还具有防滑隔离层1，因此不会屏蔽RFID库位标签3信号，从而不会影响RFID读写器20对RFID库位标签3的读写，提高RFID库位标签3的识别稳定性。另外，本实施例防滑隔离层1可以单独使用，也可以与抗压耐磨层2结合使用。

本实用新型提供的基于RFID地垫10的平面库位管理系统，防滑隔离层1紧密贴合在地面上，避免地面上开槽，降低施工工作量，从而降低实施成本，且避免开槽对地面结构的破坏；防滑隔离层1与地面紧密结合，防止地垫10任意移动，有助于RFID库位标签3准确地表示相应的库位信息，并且当库位重新划分或库位场地变化时，可以重新调整RFID地垫10的位置、尺寸和大小，提高了使用灵活性；RFID库位标签3嵌入在抗压耐磨层1内部或设置在抗压耐磨层1底部，保护RFID库位标签3，使得RFID库位标签3不易受到碰撞或碾压而变形、移位或损坏，提高RFID库位标签3识别的稳定性；该地垫10直接铺设在不同材质（包括金属材质）的地面上，不影响RFID读写器20对RFID库位标签3的读写，且扩大了该地垫10的使用范围；防滑隔离层1与抗压耐磨层2紧密贴合，同时相邻地垫10通过拼接齿2-1和拼接槽2-2实现相邻RFID地垫10的拼接组合，使得在平面库位布局调整或库位划分时不同大小的地垫10可以相互灵活拼接组合，以便表示不同大小的库位，提高库位改变的灵活性；通过RFID读写器20与仓储管理控制单元30的通信连接，实现RFID库位标签3信息的验证，准确实现货物叉取，避免人力物力的资源消耗，提高工作效率。

最后应说明的是：以上实施例仅用以说明本实用新型的技术方案，而非对其限制；尽管参照前述实施例对本实用新型进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本实用新型各实施例技术方案的精神和范围。
