消音卷帘门的制作方法

本实用新型涉及卷帘门生产使用领域，具体涉及消音卷帘门。

背景技术：

在现有的卷帘门使用过程中，卷帘门在升起和降落的过程中与卷帘门框产生摩擦，产生噪音，给生产环境造成了影响，也造成卷帘门框和卷帘门受到磨损，缩短了设备的使用寿命，增加了企业的维护成本。

技术实现要素：

为解决上述技术问题，本实用新型提出了消音卷帘门，以达到降低噪声、保证生产环境质量、延长设备的使用寿命和降低企业的维护成本的目的。

为达到上述目的，本实用新型的技术方案如下：

一种消音卷帘门，包含有门帘横梁，所述门帘横梁的两端固定连接有门帘纵梁，所述门帘纵梁包含前门帘纵梁和后门帘纵梁，所述前门帘纵梁和后门帘纵梁之间形成门帘移动槽，所述前门帘纵梁和后门帘纵梁上均设有消音毛刷，所述消音毛刷覆盖在所述门帘移动槽上。

本实用新型通过在门帘纵梁上增加消音毛刷，消除卷帘门在门帘移动槽中产生的噪音，也减少卷帘门和卷帘门框之间的摩擦，达到降低噪声、保证生产环境质量、延长设备的使用寿命和降低企业的维护成本的目的。

作为优选的，所述前门帘纵梁和后门帘纵梁均采用冷轧钢板喷塑结构。通过采用冷轧钢板喷塑结构的门帘进一步减少卷帘门与卷帘门框之间的接触，延长了设备的使用寿命。

作为优选的，所述前门帘纵梁和消音毛刷之间设有安装卡座，所述消音毛刷通过安装卡座固定连接在所述前门帘纵梁上。

作为优选的，所述后门帘纵梁和消音毛刷之间也设有安装卡座，所述后门帘纵梁上的消音毛刷通过安装卡座固定连接在所述后门帘纵梁上。通过安装卡座将消音毛刷安装在前门帘纵梁(后门帘纵梁)上，实现了消音毛刷安装和维护的便捷性。

本实用新型具有如下优点：

1.本实用新型通过在门帘纵梁上增加消音毛刷，消除卷帘门在门帘移动槽中产生的噪音，也减少卷帘门和卷帘门框之间的摩擦，达到降低噪声、保证生产环境质量、延长设备的使用寿命和降低企业的维护成本的目的。

2.本实用新型通过采用冷轧钢板喷塑结构的门帘进一步减少卷帘门与卷帘门框之间的接触，延长了设备的使用寿命。

3.本实用新型通过安装卡座将消音毛刷安装在前门帘纵梁(后门帘纵梁)上，实现了消音毛刷安装和维护的便捷性。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍。

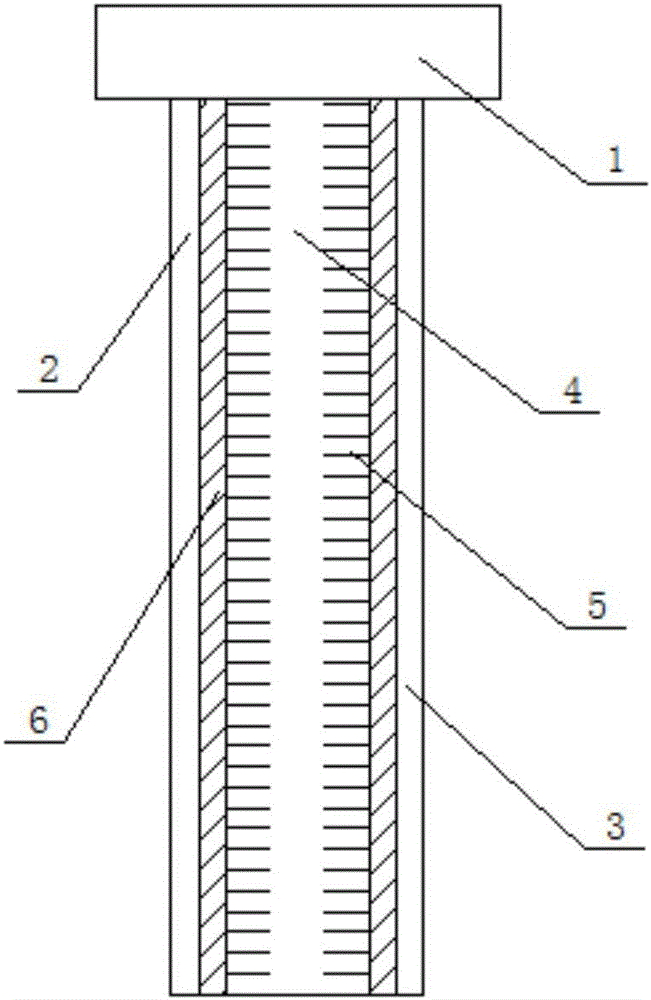

图1为本实用新型实施例公开的消音卷帘门的侧面剖视示意图；

图中数字和字母所表示的相应部件名称：

1.门帘横梁 2.前门帘纵梁 3.后门帘纵梁 4.门帘移动槽

5.消音毛刷 6.安装卡座。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述。

本实用新型提供了消音卷帘门，其工作原理是通过在门帘纵梁上增加消音毛刷，消除卷帘门在门帘移动槽中产生的噪音，也减少卷帘门和卷帘门框之间的摩擦，达到降低噪声、保证生产环境质量、延长设备的使用寿命和降低企业的维护成本的目的。

下面结合实施例和具体实施方式对本实用新型作进一步详细的说明。

如图1所示，一种消音卷帘门，包含有门帘横梁1，所述门帘横梁的两端固定连接有门帘纵梁，所述门帘纵梁包含前门帘纵梁2和后门帘纵梁3，所述前门帘纵梁和后门帘纵梁之间形成门帘移动槽4，所述前门帘纵梁和后门帘纵梁上均设有消音毛刷5，所述消音毛刷覆盖在所述门帘移动槽上。

本实用新型通过在门帘纵梁上增加消音毛刷，消除卷帘门在门帘移动槽中产生的噪音，也减少卷帘门和卷帘门框之间的摩擦，达到降低噪声、保证生产环境质量、延长设备的使用寿命和降低企业的维护成本的目的。

值得注意的是，所述前门帘纵梁和后门帘纵梁均采用冷轧钢板喷塑结构。通过采用冷轧钢板喷塑结构的门帘进一步减少卷帘门与卷帘门框之间的接触，延长了设备的使用寿命。

值得注意的是，所述前门帘纵梁和消音毛刷之间设有安装卡座，所述消音毛刷通过安装卡座固定连接在所述前门帘纵梁上。

值得注意的是，所述后门帘纵梁和消音毛刷之间也设有安装卡座6，所述后门帘纵梁上的消音毛刷通过安装卡座固定连接在所述后门帘纵梁上。通过安装卡座将消音毛刷安装在前门帘纵梁(后门帘纵梁)上，实现了消音毛刷安装和维护的便捷性。

本实用新型的具体使用步骤如下：再如图1所示，在实际使用过程中，利用通过安装卡座6安装在前门帘纵梁2级后门帘纵梁3上的消音毛刷5来消除卷帘门在门帘移动槽内移动时产生的噪声，也避免卷帘门和卷帘门框(前卷帘纵梁和后卷帘纵梁)的摩擦，保证了生产环境，也延长了设备的使用寿命。当消音毛刷需要更换时，只需要从安装卡座6上取下更换即可，实现了消音毛刷更换的便捷性。

通过以上的方式，本实用新型所提供的消音卷帘门，通过在门帘纵梁上增加消音毛刷，消除卷帘门在门帘移动槽中产生的噪音，也减少卷帘门和卷帘门框之间的摩擦，达到降低噪声、保证生产环境质量、延长设备的使用寿命和降低企业的维护成本的目的。

以上所述的仅是本实用新型所公开的消音卷帘门的优选实施方式，应当指出，对于本领域的普通技术人员来说，在不脱离本实用新型创造构思的前提下，还可以做出若干变形和改进，这些都属于本实用新型的保护范围。
