磁力筷子笼的制作方法

文档序号:11027383阅读:710来源:国知局
磁力筷子笼的制造方法与工艺

本实用新型涉及生活用品领域,特别是一种磁力筷子笼。



背景技术:

现如今,因为生态环境的日益恶化,人们的环保意识越来越强,一次性木筷被越来越多的餐馆等行业减少使用,而改用能够重复使用的筷子,但是,当餐馆的工作人员用手工对筷子消毒时,因众多因素无法控制,从而造成对筷子消毒不彻底。如:消毒药水的浓度、消毒时间的长短、消毒温度的高低等因素均因人而异。即使利用现有的任何一种食具消毒柜,也是不能保证对筷子彻底消毒的,结果造成在餐馆进餐的顾客不愿使用重复使用的筷子,而且现有的消毒柜仅采用市电供应,长时间开启会造成电能的浪费,而且会产生热量,影响处于消毒柜周边的食客的用餐体验。



技术实现要素:

为了解决上述技术问题而提供一种能够通过太阳能供电、利用臭氧消毒和蒸汽消毒两种方式,而且能够完全密封的磁力筷子笼。

一种磁力筷子笼,包括壳体、盖体、磁力装置、臭氧发生器和太阳能板,所述壳体内部为中空结构,且所述壳体的侧壁上设置有透气孔,所述盖体可拆卸的设置于所述壳体上,且与所述壳体内部围成用于存放筷子的存储腔,所述磁力装置设置于所述盖体下表面,且能够深入所述壳体内,所述臭氧发生器设置于所述盖体内,且贯通所述盖体与所述存储腔连通,所述太阳能板覆盖于所述盖体上表面上,且与所述臭氧发生器电连接。

所述盖体上设置有开关,所述太阳能板通过所述开关与所述臭氧发生器电连接。

所述磁力装置为强力磁铁。

所述磁力装置为电磁铁,且通过所述开关与所述太阳能板电连接。

所述壳体内部底面设置有加热器,所述加热器与所述太阳能板电连接。

所述盖体下表面的边沿处设置有第一触片,所述壳体的上边沿设置有第二触片,所述第一触片和所述第二触片均为导电材料制成,且所述第一触片与所述太阳能板电连接,所述第二触片与所述加热器电连接。

所述壳体外侧包覆有隔热层。

所述壳体内部还设置有至少三层用于放置筷子的支撑板,所述支撑板上均设置有多个通孔,且沿远离所述壳体底面的方向上的所述通孔的直径依次增大。

所述壳体上端设置有升降机构,所述盖体设置于所述升降机构上,且能够随所述升降机构沿远离和靠近所述壳体的方向自由移动,所述升降机构与所述太阳能板电连接;所述壳体外侧包覆有所述太阳能板。

本实用新型提供的磁力筷子笼,通过设置太阳能板,能够避免因长时间开启而浪费电能的问题,通过设置臭氧发生器对筷子进行臭氧消毒,通过设置磁力装置能够对尾部具有铁块或者铁皮包覆的筷子进行吸附,使筷子能够悬空设置在壳体内,避免与壳体内部接触造成污染,通过设置加热装置,能够对壳体内部进行加热,而且能够利用筷子掉落的水产生蒸汽,达到对筷子进行蒸汽消毒的目的,通过设置支撑板,并且在不同层上的支撑板上开设直径不同的孔,能够针对不同规格的筷子(特别是不能通过磁力装置进行吸附的)进行放置。

附图说明

图1为本实用新型提供的磁力筷子笼的结构示意图;

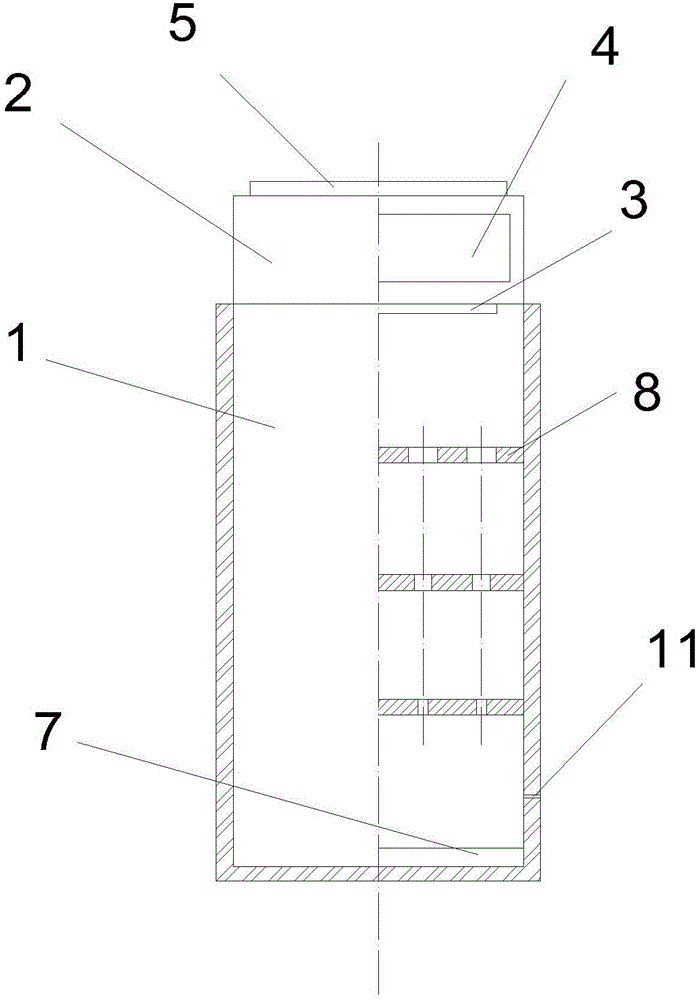

图2为本实用新型提供的磁力筷子笼的局部剖视图;

图3为本实用新型提供的磁力筷子笼的使用状态示意图

图中:

1、壳体;2、盖体;3、磁力装置;4、臭氧发生器;5、太阳能板;6、存储腔;7、加热器;8、支撑板;11、透气孔;21、第一触片;12.第二触片。

具体实施方式

下面结合附图和具体实施例对本实用新型做进一步详细说明:

如图1至图3所示的一种磁力筷子笼,包括壳体1、盖体2、磁力装置3、臭氧发生器4和太阳能板5,所述壳体1内部为中空结构,且所述壳体1的侧壁上设置有透气孔11,所述盖体2可拆卸的设置于所述壳体1上,且与所述壳体1内部围成用于存放筷子的存储腔6,所述磁力装置3设置于所述盖体2下表面,且能够深入所述壳体1内,所述臭氧发生器4设置于所述盖体2内,且贯通所述盖体2与所述存储腔6连通,所述太阳能板5覆盖于所述盖体2上表面上,且与所述臭氧发生器4电连接。

所述太阳能板5接收太阳能,并将太阳能转化为电能为所述臭氧发生器4进行供电,使所述臭氧发生器4产生臭氧,并且通过透气孔11进行内外界气体的流通,防止臭氧发生器4产生的臭氧无法进入到所述壳体1内部,将尾部具有铁头或铁片的筷子吸附到磁力装置3上后,将所述盖体2盖到所述壳体1上,即所有筷子均进入壳体1内部,太阳能板5对臭氧发生器4进行供电,达到对筷子进行臭氧消毒的目的。

其中,所述透气孔11设置于所述壳体1侧壁、靠近所述壳体1底面处,且透气孔11的直径为1mm-3mm。

所述盖体2上设置有开关,所述太阳能板5通过所述开关与所述臭氧发生器4电连接,能够通过开关控制所述磁力筷子笼的工作状态。

所述磁力装置3为强力磁铁,即铷铁硼磁铁,所述铷铁硼磁铁为片状结构,且一侧固定设置于所述盖体2的下表面上,另一侧用于吸附筷子。

所述盖体2下表面、所述磁力装置3外侧设置有用于连通所述存储腔6和所述臭氧发生器4的通气孔。

所述磁力装置3为电磁铁,且通过所述开关与所述太阳能板5电连接,所述太阳能板5将转化的电能输送至所述电磁铁上,当电磁铁通电后产生磁力,对筷子产生吸附作用。

所述壳体1内部底面设置有加热器7,所述加热器7与所述太阳能板5电连接,能够对壳体1内部进行加热,并且能够利用筷子上残留的水产生蒸汽,使所述壳体1内部形成对筷子蒸汽消毒的环境。

所述盖体2下表面的边沿处设置有第一触片21,所述壳体1的上边沿设置有第二触片12,所述第一触片21和所述第二触片12均为导电材料制成,且所述第一触片21与所述太阳能板5电连接,所述第二触片12与所述加热器7电连接,即当盖体2扣合后,所述第一触片21和所述第二触片12接触,使所述太阳能板5和所述加热器7之间形成电路通路,使所述太阳能板5能够为所述加热器7进行供电,当所述盖体2离开所述壳体1时,所述第一触片21和所述第二触片12之间不接触,使所述太阳能板5和所述加热器7之间断开,使所述加热器7不进行工作,能够达到自动控制所述加热器7的目的。

所述壳体1外侧包覆有隔热层,防止在消毒过程中或消毒后触碰到所述壳体1外侧造成烫伤等问题。

所述壳体1内部还设置有至少三层用于放置筷子的支撑板8,所述支撑板8上均设置有多个通孔,且沿远离所述壳体1底面的方向上的所述通孔的直径依次增大,通过设置支撑板8,能够将不能吸附的筷子固定在所述壳体1内部,而且根据通孔直径的不同,对不同规格的筷子进行放置,增加了本申请的适用范围。

其中,所述通孔的形状为圆形或正方形或上大下小的锥形孔,所述通孔上下一一对应。

所述壳体1上端设置有升降机构9,所述盖体设置于所述升降机构9上,且能够随所述升降机构9沿远离和靠近所述壳体的方向自由移动,所述升降机构9与所述太阳能板5电连接;所述壳体1外侧包覆有所述太阳能板5。

本实用新型提供的磁力筷子笼,通过设置太阳能板5,能够避免因长时间开启而浪费电能的问题,通过设置臭氧发生器4对筷子进行臭氧消毒,通过设置磁力装置3能够对尾部具有铁块或者铁皮包覆的筷子进行吸附,使筷子能够悬空设置在壳体1内,避免与壳体1内部接触造成污染,通过设置加热装置,能够对壳体1内部进行加热,而且能够利用筷子掉落的水产生蒸汽,达到对筷子进行蒸汽消毒的目的,通过设置支撑板8,并且在不同层上的支撑板8上开设直径不同的孔,能够针对不同规格的筷子(特别是不能通过磁力装置3进行吸附的)进行放置。

以上所述,仅为本实用新型的较佳实施例,并不用以限制本实用新型,凡是依据本实用新型的技术实质对以上实施例所作的任何细微修改、等同替换和改进,均应包含在本实用新型技术方案的保护范围之内。
