银行专用防盗卷帘门的制作方法

本实用新型涉及安防领域，尤其涉及银行专用防盗卷帘门。

背景技术：

日常的卷帘门的主体由多节门体组成，悬挂于门体的上方，当需要对门体进行封闭时，将卷帘门的多节依次放下，遮挡于门体的外侧，不使用时，将多节门体向上卷起。现有的卷帘门多起到对门体进行封闭的作用，但是，当有人试图对门体进行破坏，从而进行盗窃时，现有的卷帘门无法进行任何提示，引起警卫人员的注意，对现场情况进行及时处理。基于上述情况，本领域技术人员多采用，在卷帘门体下方设置报警传感器的方法给予解决，但该方法，因为设置于卷帘门体下发的地面上，因此，易造成误操作，从而降低了报警的准确性，降低了报警设备的可利用率。

技术实现要素：

针对上述现有技术中的缺陷，本实用新型的目的是解决了现有卷帘门防盗效果差、误操作高的问题。

为了达到上述目的，本实用新型提供如下技术方案：

银行专用防盗卷帘门，包括：卷帘门，其中，还包括，位置传感器、报警控制器及报警装置；所述位置传感器位于所述卷帘门的门体内侧，与所述门体的门柱固定连接，距门体内侧的距离为设定感应距离，输出端与所述报警控制器的输入端连接，将门体抖动幅度超过所述设定感应距离时，向所述报警控制器发送位置感应信息，所述报警控制器的输出端与所述报警装置连接，当接收到所述位置传感器发送的位置感应信息后，驱动所述报警装置报警。

在一种优选的实施方式中，所述门柱与所述门体的侧边对应面上横向开设位置传感器滑轨，所述位置传感器底部固定滑块，所述位置传感器的滑块设置于所述位置传感器滑轨中，沿所述位置传感器滑轨滑动。

在一种优选的实施方式中，所述门柱与所述门体的侧边对应面上垂向开设卷帘门侧边导向槽，该导向槽与所述卷帘门的侧边厚度相应，使所述卷帘门在放下和收起时，侧边在所述导向槽中滑动。

在一种优选的实施方式中，所述卷帘门的门体底边固定防撞弹性条。

在一种优选的实施方式中，所述防撞弹性条的厚度为：20～40mm。

在一种优选的实施方式中，所述卷帘门的门体底边设置底部加强梁。

在一种优选的实施方式中，所述底部加强梁的宽度为：50～100mm。

在一种优选的实施方式中，所述报警装置包括：室内警报装置及室外警报装置；所述室外警报装置与所述门柱的外侧固定连接，所述室内警报装置与室内侧壁固定连接。

在一种优选的实施方式中，所述室内警报装置及室外警报装置包括：报警灯及蜂鸣器。

在一种优选的实施方式中，所述加强梁的材料为铝合金材料。

本实用新型的的有益效果为：本实用新型中的银行专用防盗卷帘门，通过在卷帘门门叶的内部面设置位置感应传感器，当门叶因盗窃而产生抖动时，对盗窃状态给予感应，从而，提高了卷帘门的防盗性能及防盗装置的可用性。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型一种实施方式中，银行专用防盗卷帘门的侧方结构示意图；

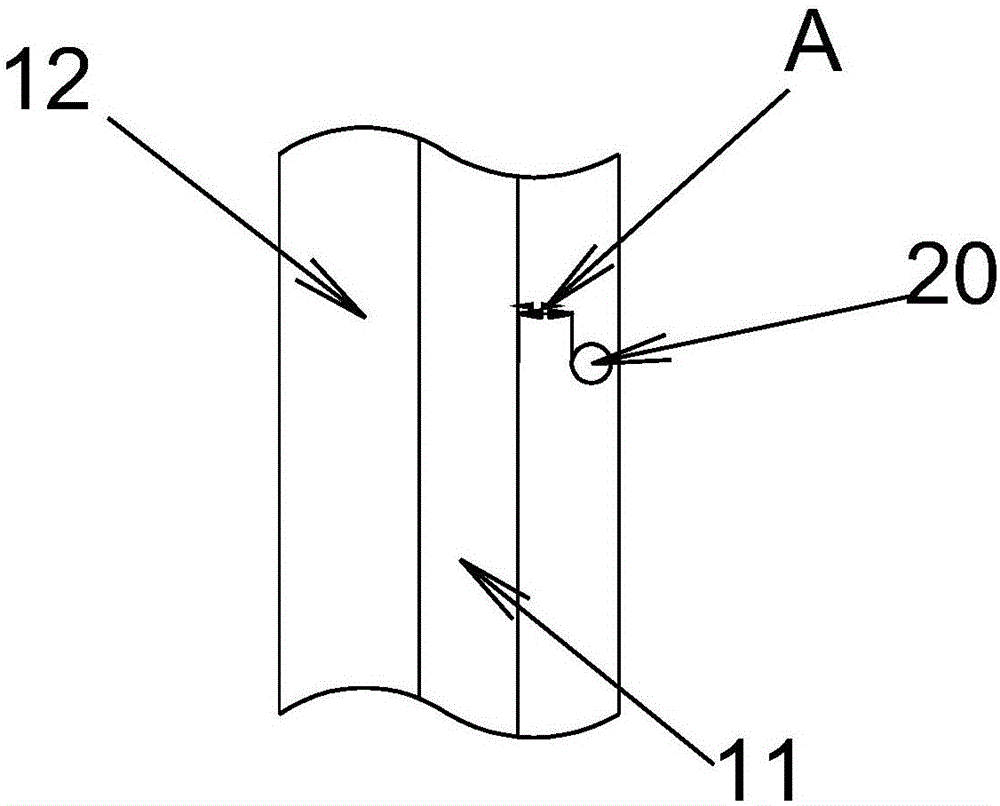

图2为本实用新型一种实施方式中，银行专用防盗卷帘门的局部结构示意图；

图3为本实用新型一种实施方式中，银行专用防盗卷帘门的控制系统示意图；

图4为本实用新型另一种实施方式中，银行专用防盗卷帘门的局部结构示意图；

图5为本实用新型一种实施方式中，银行专用防盗卷帘门的局部立体结构示意图；

图6为本实用新型另一种实施方式中，银行专用防盗卷帘门的侧方结构示意图；

图7为本实用新型又一种实施方式中，银行专用防盗卷帘门的侧方结构示意图。

具体实施方式

下面将结合本实用新型的附图，对本实用新型的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

本实用新型公开了一种银行专用防盗卷帘门，如图1、2、3所示，包括：卷帘门10的主体，位置传感器20位于卷帘门10的门体11内侧，与门体11的门柱12固定连接，距门体11内侧的距离为设定感应距离A，输出端与报警控制器30的输入端连接，将门体11抖动幅度超过设定感应距离时，位置传感器20被遮挡，从而向报警控制器30发送位置感应信息，报警控制器30的输出端与报警装置40连接，当接收到位置传感器20发送的位置感应信息后，驱动报警装置40报警。上述位置传感器20可采用红外传感器实现，上述报警控制器30可采用单片机或片上系统给予实现。上述报警装置40包括：室内警报装置及室外警报装置；室外警报装置与门柱12的外侧固定连接，室内警报装置与室内侧壁固定连接。室内警报装置及室外警报装置包括：报警灯及蜂鸣器。

为便于对位置传感器20的位置进行调节，在本实用新型的一种实施方式中，如图4所示，门柱12与门体11的侧边对应面上横向开设位置传感器滑轨21，位置传感器20底部固定滑块22，位置传感器20的滑块22设置于位置传感器滑轨21中，沿位置传感器20滑轨21滑动。从而可实现对门体11抖动幅度监控程度的调节，特别可用于多种尺寸卷帘门的防盗监控红。

为使卷帘门在门体11放下时更为稳定，不容易折弯，在本实用新型的一种实施方式中，如图5所示，门柱12与门体11的侧边对应面上垂向开设卷帘门10侧边导向槽13，该导向槽13与卷帘门10的侧边厚度相应，使卷帘门10在放下和收起时，侧边在导向槽13中滑动。从而使卷帘门在收起或放下时不易折弯。

为避免卷帘门底部损坏，增加卷帘门的使用寿命，在本实用新型的一种实施方式中，如图6所示，卷帘门10的门体11底边固定防撞弹性条14。固定防撞弹性条14的材料可采用塑料或橡胶材料，防撞弹性条14的厚度为：20～40mm。

为增强卷帘门的强度，在本实用新型的一种实施方式中，如图7所示，卷帘门10的门体11底边设置底部加强梁15。底部加强梁15的宽度为：50～100mm。加强梁15的材料为铝合金材料。

以上所述，仅为本实用新型的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，可轻易想到变化或替换，都应涵盖在本实用新型的保护范围之内。因此，本实用新型的保护范围应所述以权利要求的保护范围为准。
