塑料砧板的制作方法

本实用新型涉及厨房用具，特别涉及一种塑料砧板。

背景技术：

砧板是家庭的必备用品之一，从古至今砧板一直是人们切割食物时使用的一种承载用具，从传统的木制砧板到竹制砧板，砧板的改进有目共睹。

中国专利公开号为CN203000672U的专利工开了一种抗菌砧板，包括砧板基体层，在该砧板基体层的其中一个表面设置有一层无机银系抗菌塑料板层，但是由于在使用过程中，砧板的背面会放在桌面上，但是当人们切菜时，刀具会不断地与砧板接触，这时砧板会在刀具的作用下与桌面接触，使得砧板与桌面撞击产生较大的噪音，同时也是的桌面受到损伤。

技术实现要素：

针对现有技术存在的不足，本实用新型的目的在于提供一种塑料砧板，使用时，与桌面之间缓冲作用强，不易使得桌面受到损伤，同时也减小了噪音。

本实用新型的上述技术目的是通过以下技术方案得以实现的：一种塑料砧板，包括砧板本体，所述砧板本体的背面设置有若干纵横交叉的防滑凸条，所述防滑凸条之间围成矩形的减震槽，所述减震槽中设置有缓冲块，所述缓冲块的高度小于防滑凸条的高度，所述缓冲块与防滑凸条之间设置有形变槽。

通过上述技术方案，使用时，将物品放在砧板正面，将砧板的背面与桌面接触，这时刀会间断的与砧板接触，当刀与砧板接触时，砧板与刀接触处将与桌面接触，这时该处的防滑凸条将发生形变进行缓冲，防滑凸条发生形变时，防滑凸条将向防滑凸条两侧进行形变，同时由于在使用时，砧板与桌面之间难免会不存在水，而且砧板上存在形变槽，所以这些水分将充满形变槽，防滑凸条形变时形变槽中的水将被挤出，这样水将也起到缓冲作用，同时，当形变槽形变到一定程度时，缓冲块也将与桌面接触，这时，缓冲块将起到最终的缓冲作用，使得砧板与桌面紧贴，这之间桌面与砧板之间柔性碰撞，保护了桌面的同时减小了噪音，而且在使用中，防护凸条在一定程度上防止砧板在桌面上水平滑动。

优选的，所述形变槽的宽度不大于防滑凸条宽度的1/2。

通过上述技术方案，为了避免防滑凸条在形变时形变幅度太大，使得防滑凸条损坏，将形变槽的宽度设置为不大于防滑凸条的一半，这样当防滑凸条发生形变时，当形变到一定程度时防滑凸条将与形变槽的侧壁发生抵触，使得形变槽不能再继续形变，避免了形变凸条发生塑性形变而无法恢复形变而被损坏。

优选的，所述砧板本体的背面设置有防滑涂层。

通过上述技术方案，为了防止砧板在使用时与桌面之间滑动，在砧板与桌面接触面上设置有防滑涂层，防滑涂层有效防止砧板与桌面间滑动，有效避免砧板滑动时操作者不小心切刀手指。

优选的，所述砧板的正面密布有若干具有尖角的防滑凸起。

通过上述技术方案，由于使用砧板时，食物会放在砧板上用一只手压住，然后再使用另一只手拿着刀具对食物进行切割，这时，由于刀具对食物施加的力具有水平方向的力，所以会使额食物与砧板之间出现相对运动的趋势，当水平方向的力大于砧板与食物之间的摩擦力时，会使的食物滑动，操作者很容易会切刀手指，通过在砧板的正面设置有具有尖端的防滑凸起，可以在食物放在砧板上时，防滑凸起将插入食物表面，这时食物将与砧板之间的摩擦力很大，切食物时，食物与砧板之间不易相互滑动。

优选的，所述防滑凸起的形状为四棱锥形。

通过上述技术方案，为了使得防滑凸起与食物间的作用力更加明显，同时也为了使得防滑凸起方便插入食物中，将防滑凸起设置成四棱锥形，使用时，四棱锥的尖端将插入食物之中，使得食物不宜在切割时滑动。

优选的，所述砧板本体为矩形，在砧板本体上的一个角处设置有方便使用者拿取的操作孔。

通过上述技术方案，为了在使用完毕或者使用之前拿取砧板方便，在砧板上设置有操作孔，砧板可以通过操作孔挂起来避免放在桌面上时被弄脏。

优选的，所述防滑凸起的高度不大于10微米，所述防滑凸起之间的距离不大于10微米。

通过上述技术方案，由于切完食物后，如果砧板表面湿润，会使得微生物容易在砧板表面滋生，为了有效抑制微生物的滋生，使得防滑凸起的高度不大于10微米，同时使得防滑凸起之间的距离不大于10微米，这样会使得砧板表面与水珠之间形成不浸润现象如同水珠滴到荷叶上时，水珠滚动的现象，这样砧板将不易被湿润，有效抑制了微生物滋生。

优选的，所述防滑凸条为EVA材质，防滑凸起为PP材质。

通过上述技术方案，EVA塑胶原料为乙烯-醋酸乙烯共聚物，该材料具有较好的柔韧性、抗冲击性、填料相溶性和热密封性能，使用时缓冲力与防滑性好，PP学名叫聚丙烯，无毒、无臭、无味的乳白色高结晶的聚合物，它对水特别稳定，非常适合在这种潮湿的环境中使用。

综上所述，本实用新型对比于现有技术的有益效果为：通过设置防滑凸条，同时在防滑凸条形成的空腔中设置缓冲垫，与形变槽，可以有效的将砧板与桌面的撞击缓冲掉，保护桌面在使用中不易被损伤。

附图说明

图1为实施例的正面的结构示意图；

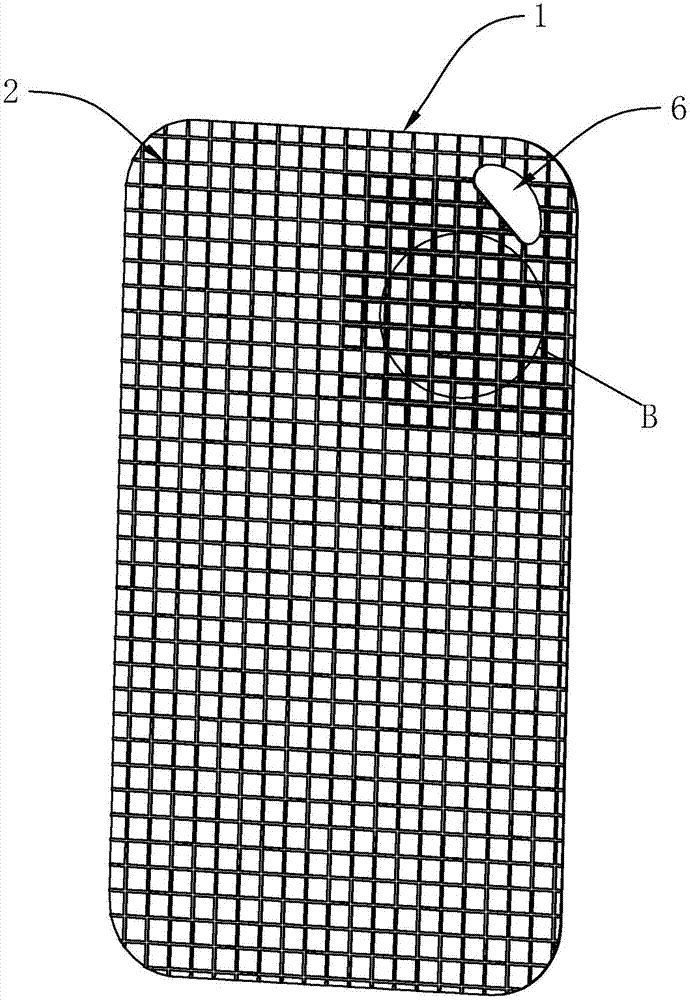

图2为实施例的背面的结构示意图；

图3为图1中A处的放大视图；

图4为图2中B 处的放大视图。

附图标记：1、砧板本体；2、防滑凸条；3、形变槽；4、缓冲块；5、防滑凸起；6、操作孔。

具体实施方式

以下结合附图对本实用新型作进一步详细说明。

本具体实施例仅仅是对本实用新型的解释，其并不是对本实用新型的限制，本领域技术人员在阅读完本说明书后可以根据需要对本实施例做出没有创造性贡献的修改，但只要在本实用新型的权利要求范围内都受到专利法的保护。

如图1、2所示，一种塑料砧板，包括砧板本体1，砧板本体1有正面与背面，使用时砧板本体1的背面放在桌面上，正面用于放置待切的食材，如图2、4所示，在砧板本体1的背面设置有若干纵横交叉的防滑凸条2，纵向与横向的防滑凸条2之间围成多个矩形的减震槽，在减震槽中设置有缓冲块4，缓冲块4的大小小于减震槽的大小，而且缓冲块4的高度小于防滑凸条2的高度，缓冲块4与减震槽之间形成的间隙构成方便防滑凸条2形变的形变槽3，形变槽3的宽度不大于防滑凸条2宽度的1/2，防滑凸条2为EVA材质，防滑凸起5为PP材质。

其中，在砧板本体1的背面设置有防滑涂层，该防滑涂层为市面常见的食用级防滑涂层，使用时对食客没有危害，为了防止食物在砧板表面滑动，如图1、3所示，在砧板的正面密布有若干四棱锥形的防滑凸起5，防滑凸起5的高度不大于10微米，且防滑凸起5之间的距离不大于10微米。

如图1或2所示，砧板本体1为矩形，在砧板本体1的四个角处均设置有圆角，这样在使用时不易划伤使用者，在砧板本体1上的一个角处设置有方便使用者拿取的操作孔6，操作孔6为椭圆形，没有明显的棱角，不易划伤使用者。

使用时，将砧板的背面放在桌面上，在砧板的正面放置有待切割的食材，这时操作者一只手握着刀具，另一只手按住食材进行切割，这时，食材的表面会被防滑凸起5插入，同时，食材将牢牢固定在砧板上，使得切割时食材不易滑动；当刀与砧板接触时，砧板与刀接触处将与桌面接触，这时该处的防滑凸条2将发生形变进行缓冲，防滑凸条2发生形变时，防滑凸条2将向防滑凸条2两侧进行形变，同时由于在使用时，砧板与桌面之间难免会不存在水，而且砧板上存在形变槽3，所以这些水分将充满形变槽3，防滑凸条2形变时形变槽3中的水将被挤出，这样水将也起到缓冲作用，同时，当形变槽3形变到一定程度时，缓冲块4也将与桌面接触，这时，缓冲块4将起到最终的缓冲作用，使得砧板与桌面紧贴，这之间桌面与砧板之间柔性碰撞，保护了桌面的同时减小了噪音。

以上所述仅是本实用新型的示范性实施方式，而非用于限制本实用新型的保护范围，本实用新型的保护范围由所附的权利要求确定。
