柜门内开式储物柜的制作方法

本实用新型涉及一种储物柜，尤其涉及一种柜门内开式储物柜。

背景技术：

随着人民生活水平日益提高，家家户户都有了电视，机顶盒、功放等等一应设备，然而家庭常用的电视柜中，所设置安放录像机、机顶盒等等电子机械的柜格，又为了方便机器的散热，避免覆盖，往往采取一台机器一个柜格的形式，由于这一类的机器形状都为较薄的长方体，所以，这类柜格都被做成扁平形，这就出现了柜门设计上的如下难题：

1、如果设计成左、右两扇门滑道门，就只能打开一半的空间，则机顶盒、录像机等机器就无法放不进去；

2、如果做左、右拉开式的门，由于这样的柜门偏长，柜门打开时，合页部位受力过大，增加了损坏系数；

3、如果采取上翻式开门，存放、取出物品时需专门腾出一支手扶着门；

4、如果做下翻门，使用时间长了，锁扣易损，出现自动翻开、坠下的危险。

5、如果设计成折叠门，则要求在门的中间设置活页。这样增加了门的不稳定性。

因此，针对上述问题，需要一种新型的柜门开阖的储物柜。

技术实现要素：

本实用新型所要解决的技术问题是提供一种柜门内开式储物柜，解决传统储物柜铰链易损坏或发出异响，大件物体不便于放入的问题。

为解决上述技术问题，本实用新型提出了一种柜门内开式储物柜，包括顶板、底板、左侧板、右侧板及柜门；所述底板上设有一条U形的第一滑道，所述第一滑道两条纵向滑道分别靠近且平行于左侧板、右侧板，第一滑道的横向滑道位于柜门下方；所述顶板上设有一条与所述底板上的第一滑道相对应的第二滑道；

柜门包括左右对称设置的左柜门和右柜门；所述左柜门上设有两根左右分布的第一轴、第二轴，每根轴的上下两端分别与所述第二滑道、第一滑道滑动连接，并且第一轴的上端位于第二滑道的左边纵向滑道与横向滑道的连接处、下端位于第一滑道的左边纵向滑道与横向滑道的连接处；

所述右柜门上设有两根左、右分布的第三轴、第四轴，每根轴的上、下两端分别与所述第二滑道、第一滑道滑动连接，并且第四轴的上端位于第二滑道的右边纵向滑道与横向滑道的连接处、下端位于第一滑道的右边纵向滑道与横向滑道的连接处。

进一步的，所述横向滑道与所述纵向滑道连通处设有圆弧段。使得推或拉柜门时，滑轴在从横向滑道向所述纵向滑道过渡时更顺畅。

优选的，所述第一滑道、第二滑道均为滑槽，第一滑道的滑槽的开口向上，第二滑道的滑槽的开口向下；第一轴、第二轴、第三轴、第四轴，每根轴的上、下两端分别位于第二滑道、第一滑道内。

同样优选的，所述第一滑道、第二滑道均为滑轨；第一轴、第二轴、第三轴、第四轴，每根轴的上、下两端分别通过滑块连接所述第二滑道、第一滑道。

所述左柜门和所述右柜门上分别设有一个把手。

所述左、右柜门相对的边上设有一层弹性缓冲垫。

本实用新型的有益效果是：通过在柜体的顶板和底板分别设置U形滑槽，在柜门的上下端设置与滑槽配合的滑轴，使得柜门可以沿着滑槽滑动，从而实现柜门的开启和关闭，由于滑槽为U形且每条滑槽包括一条沿柜门设置的横向滑道及两条分别沿左侧板和右侧板设置的纵向滑道，使得柜门开启时不会伸出柜体而是缩进柜体并与柜体侧板保持平行，既避免了向外开门可能出现的危险或占用空间，又方便空出双手从柜体内体取出或放入积较大的物品；且结构简单，使用方便。

附图说明

下面结合附图和具体实施例对本实用新型作进一步的说明。

图1为本实用新型柜门关闭状态的结构示意图。

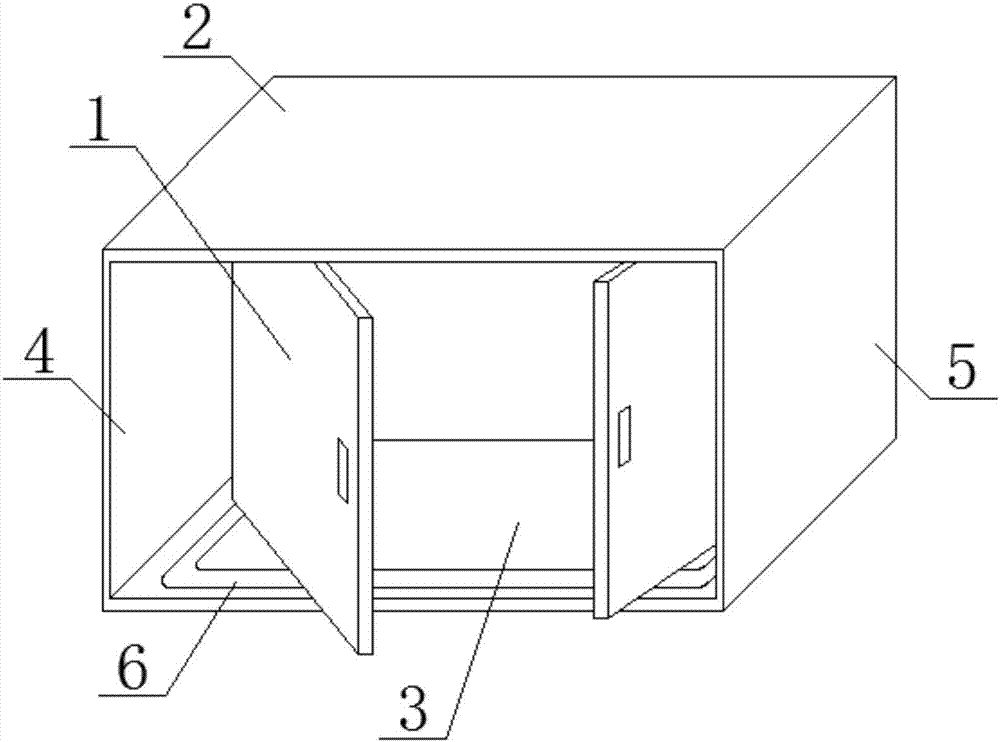

图2为本实用新型柜门开启一半状态的结构示意图。

图3为本实用新型柜门完全开启状态的结构示意图。

具体实施方式

以下结合附图对本实用新型的原理和特征进行描述，所举实例只用于解释实用新型，并非用于限定实用新型的范围。

结合图1、图2、图3所示，柜门内开式储物柜包括左右对称设置的左柜门1和右柜门、顶板2、底板3、左侧板4、右侧板5；底板3上设有一条U形的第一滑道6，第一滑道6的两条纵向滑道分别靠近且平行于左侧板4、右侧板5，第一滑道6的横向滑道位于柜门下方；左、右两条纵向滑道分别相对左侧板4、右侧板5的距离均为2--3cm，为柜门成斜角向内推时，留出干涉的空间。横向滑道与纵向滑道连通处设有圆弧段。使得推或拉柜门时，滑轴在从横向滑道向所述纵向滑道过渡时更顺畅。顶板2上设有一条与底板3上的第一滑道6相对应的第二滑道；

左柜门1上设有两根左右分布的第一轴、第二轴，如标号8所指示。每根轴的上下两端分别与第二滑道、第一滑道滑动连接，并且第一轴的上端位于第二滑道的左边纵向滑道与横向滑道的连接处、下端位于第一滑道的左边纵向滑道与横向滑道的连接处；

右柜门上设有两根左、右分布的第三轴、第四轴，每根轴的上、下两端分别与第二滑道、第一滑道滑动连接，并且第四轴的上端位于第二滑道的右边纵向滑道与横向滑道的连接处、下端位于第一滑道的右边纵向滑道与横向滑道的连接处。

左柜门1和右柜门上分别设有一个拉手7。便于用户推或拉柜门。左、右柜门相对的边上设有一层弹性缓冲垫。减缓左、右柜门的相互碰击。

第一轴、第二轴、第三轴、第四轴与第一滑道、第二滑道的连接，有多种实施方式。其中，实施方式一为：第一滑道、第二滑道均为滑槽，第一滑道的滑槽的开口向上，第二滑道的滑槽的开口向下；第一轴、第二轴、第三轴、第四轴，每根轴的上、下两端分别位于第二滑道、第一滑道内。

实施方式二为：第一滑道、第二滑道均为滑轨；第一轴、第二轴、第三轴、第四轴，每根轴的上、下两端分别通过滑块连接所述第二滑道、第一滑道。

下面简要说明柜门打开的方式。以左柜门为例：左柜门在完全关闭状态下，该门左边的第一轴的上、下两端的位置应正好在第二滑道、第一滑道的左边纵向滑道与横向滑道的连接处(即U型滑道的左侧转弯处)，右边第二轴的上、下两端分别在第二滑道、第一滑道的横向滑道中。开左柜门时，将左柜门向左前方推，使左边第一轴的滑入进U型滑道的纵向滑槽中，右边上、下两滑轴顺横向滑道向左运行，整扇门呈现向左倾斜状态。其倾斜角度由第一轴、第二轴之间的距离决定，这时，柜门呈现半开状态，如图2所示。继续向前左前方推动左柜门，直至第二轴运动到U型滑道的转弯处，则左柜门与U型滑道的左侧纵向滑槽重合，与柜子的左侧板平行。同样的，将右柜门打开，向内推至与柜体右侧板的平行的位置。则两侧柜门全开(如图3)。这样既避免了向外开门可能出现的危险，又方便空出双手放拿柜内体积较大的物品。该项发明结构简单，使用方便，大方实用，便于推广。

以上所述仅为本实用新型的较佳实施例，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
