一种旋转式泡茶杯的制作方法

本实用新型涉及泡茶器具，特别涉及一种旋转式泡茶杯。

背景技术：

常见的茶杯比较普通，一般都是杯子，可以泡制茶叶，有些带有杯盖，这样的茶杯使用起来、携带起来并不方便。

技术实现要素：

本实用新型的各实施例提供了一种旋转式泡茶杯。

本实用新型提出了一种旋转式泡茶杯，其特征在于，包括杯体（3），安装于所述杯体（3）上方的杯盖（1），安装于所述杯体（3）下方的茶仓（8），其中所述杯体（3）中能够容纳泡茶用水，所述茶仓（8）中能够容纳茶叶，所述杯体（3）和所述茶仓（8）之间安装有旋转体（5），所述旋转体（5）设置为使得所述杯体（3）和所述茶仓（8）在连通状态和隔离状态之间切换。

根据本公开的一个实施例，所述旋转体（5）包括相互旋合的旋转上部（11）和旋转下部（17），所述旋转上部（11）内安装有上陶瓷片（13），所述旋转下部（17）内安装有下陶瓷片（15），所述上陶瓷片（13）设有通孔部（107），所述下陶瓷片（15）设有遮挡部（108），其中，所述通孔部（107）和所述遮挡部（108）在所述隔离状态时相互重叠，所述通孔部（107）和所述遮挡部（108）在所述连通状态时相互错开。

根据本公开的一个实施例，所述旋转上部（11）的底部向上凹陷形成第一凹陷部，所述第一凹陷部上设有用于安装上陶瓷片密封圈（12）的第一凹槽（101），所述旋转下部（17）的顶部向下凹陷形成第二凹陷部，所述第二凹陷部上设有用于安装下陶瓷片密封圈（16）的第二凹槽（102）。

根据本公开的一个实施例，所述通孔部（107）为“人”字型的大通孔，所述遮挡部（108）为与所述“人”字型的大通孔相对应的“人”字型的闭合区域，所述上陶瓷片（13）的外边缘处形成有三个第一缺口（103），所述第一缺口（103）与所述第一凹陷部上形成的三个第一凸点（105）相对应，所述下陶瓷片（15）的外边缘处形成有三个第二缺口（104），所述第二缺口（104）与所述第二凹陷部上形成的三个第二凸点（106）相对应。

根据本公开的一个实施例，所述旋转上部（11）和旋转下部（17）相互旋合时带动所述上陶瓷片（13）和所述下陶瓷片（15）分别通过与所述第一凸点（105）和所述第二凸点（106）相对应的所述第一缺口（103）和所述第二缺口（104）同步动作。

根据本公开的一个实施例，所述第一凹陷部上还设有三个截面为“T”字型的扣钩（201），所述第二凹陷部上设有与所述扣钩（201）相对应的三段扣钩凹槽（202），每个扣钩（201）安装在相应段上的扣钩凹槽（202）上并在所述旋转上部（11）和旋转下部（17）相互旋合时在相应段上的扣钩凹槽（202）上滑动。

根据本公开的一个实施例，每段扣钩凹槽（202）的一端设有扣钩缺口（200），所述旋转下部（17）的底部内侧安装有止位压片（19），所述止位压片（19）通过三个第三凸点（306）安装到所述旋转下部（17）的三个第三缺口（206）上，所述止位压片（19）通过三个凸台（300）填充到三个扣钩缺口（200）中以限制所述扣钩（201）的滑动范围。

根据本公开的一个实施例，所述旋转上部（11）和旋转下部（17）的连接处的外围还设有装饰圈（14），所述止位压片（19）和所述旋转下部（17）的底部内侧之间还设有压片内密封圈以防止所述茶仓（8）中的茶水进入所述扣钩凹槽（202）。

根据本公开的一个实施例，所述扣钩（201）在滑动到靠近所述扣钩缺口（200）的一端并接触到所述止位压片（19）的凸台（300）时，所述上陶瓷片（13）和所述下陶瓷片（15）相互重叠；所述扣钩（201）在滑动到远离所述扣钩缺口（200）的另一端并接触到所述扣钩凹槽（202）内的止位点（204）时，所述上陶瓷片（13）和所述下陶瓷片（15）相互错开到最大错开状态。

根据本公开的一个实施例，所述杯体（3）上还设有杯盖（1），所述杯体（3）和所述杯盖（1）之间设有杯盖密封圈（2），所述旋转上部（11）和所述杯体（3）之间设有旋转体上密封圈（4），所述旋转下部（17）和所述茶仓（8）之间设有过滤网（6）和旋转体下密封圈（7），所述茶仓（8）的下方还设有茶仓底座（9），所述杯盖（1）上还设有提手（10）。

与现有技术相比，本实用新型例如具有以下优点：由于杯体（3）中能够容纳泡茶用水，所述茶仓（8）中能够容纳茶叶，所述杯体（3）和所述茶仓（8）之间安装有旋转体（5），所述旋转体（5）设置为使得所述杯体（3）和所述茶仓（8）在连通状态和隔离状态之间切换，因此可以使得泡茶用水和茶叶分开放置，在需要炮制茶水时，可以使得所述杯体（3）和所述茶仓（8）处于连通状态，从而获得茶水，使用方便，携带也方便。

附图说明

为了更清楚的说明本实用新型的技术方案，下面将对实施例描述中所需要使用的附图作简单的介绍，显而易见的，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型实施例的茶杯的整体结构示意图；

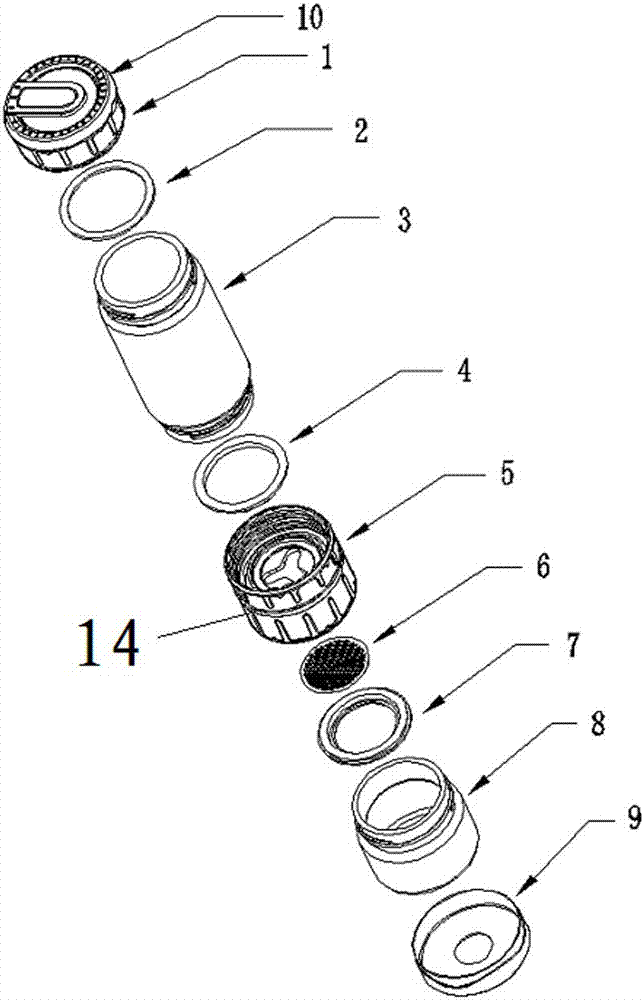

图2为本实用新型实施例的茶杯的分解结构示意图；

图3为图1中旋转上部从下部观察的结构示意图；

图4为图1中上陶瓷片的结构示意图；

图5为图1中旋转下部从上部观察的结构示意图；

图6为图1中下陶瓷片的结构示意图；

图7为图1中旋转下部从下部观察的结构示意图；以及

图8为图1中止位压片的结构示意图。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整的描述，显然所描述的实施例仅是本实用新型的一部分实施例，不是全部的实施例，基于本实用新型中的实施例，本领域普通技术人员在没有付出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

如图1-图8所示，本实用新型实施例提供了一种旋转式泡茶杯，包括杯体（3），安装于所述杯体（3）上方的杯盖（1），安装于所述杯体（3）下方的茶仓（8），其中所述杯体（3）中能够容纳泡茶用水，所述茶仓（8）中能够容纳茶叶，所述杯体（3）和所述茶仓（8）之间安装有旋转体（5），所述旋转体（5）设置为使得所述杯体（3）和所述茶仓（8）在连通状态和隔离状态之间切换。

例如，由于杯体（3）中能够容纳泡茶用水，所述茶仓（8）中能够容纳茶叶，所述杯体（3）和所述茶仓（8）之间安装有旋转体（5），所述旋转体（5）设置为使得所述杯体（3）和所述茶仓（8）在连通状态和隔离状态之间切换，因此可以使得泡茶用水和茶叶分开放置，在需要炮制茶水时，可以使得所述杯体（3）和所述茶仓（8）处于连通状态，从而获得茶水，使用方便，携带也方便。

例如，所述杯体（3）和所述茶仓（8）之间安装有旋转体（5），所述旋转体（5）设置为使得所述杯体（3）和所述茶仓（8）在连通状态和隔离状态之间切换，其具体实施方式并不限于本公开附图中所给出的具体结构，关于杯体（3）和所述茶仓（8）在连通状态和隔离状态之间切换的实现方式，例如可以采用能够相互重叠或错开的通孔部和遮挡部的结构，也可以是类似转动式的阀门结构。

例如，茶仓（8）中的茶叶可以单独储存携带，在例如旅行时，可以只带茶叶而不带水，在可以获得水源（例如开水）的地方随时获得水，然后直接炮制茶水，方便饮用（例如可以随时喝到新鲜炮制的热茶水）。而且，茶叶和茶水可以隔开，例如可以在杯体和茶仓之间设置过滤网，从而不会使得茶叶进入杯体，从而方便直接喝到茶水，而不会喝到茶叶，更加方便实用。

根据本公开的一个实施例，所述旋转体（5）包括相互旋合的旋转上部（11）和旋转下部（17），所述旋转上部（11）内安装有上陶瓷片（13），所述旋转下部（17）内安装有下陶瓷片（15），所述上陶瓷片（13）设有通孔部（107），所述下陶瓷片（15）设有遮挡部（108），其中，所述通孔部（107）和所述遮挡部（108）在所述隔离状态时相互重叠，所述通孔部（107）和所述遮挡部（108）在所述连通状态时相互错开。

根据本公开的一个实施例，所述旋转上部（11）的底部向上凹陷形成第一凹陷部，所述第一凹陷部上设有用于安装上陶瓷片密封圈（12）的第一凹槽（101），所述旋转下部（17）的顶部向下凹陷形成第二凹陷部，所述第二凹陷部上设有用于安装下陶瓷片密封圈（16）的第二凹槽（102）。

根据本公开的一个实施例，所述通孔部（107）为“人”字型的大通孔，所述遮挡部（108）为与所述“人”字型的大通孔相对应的“人”字型的闭合区域，所述上陶瓷片（13）的外边缘处形成有三个第一缺口（103），所述第一缺口（103）与所述第一凹陷部上形成的三个第一凸点（105）相对应，所述下陶瓷片（15）的外边缘处形成有三个第二缺口（104），所述第二缺口（104）与所述第二凹陷部上形成的三个第二凸点（106）相对应。

例如，上陶瓷片中间只有一个“人”字型的大通孔（107），下陶瓷片对应上陶瓷片通孔的位置则是一“人”字型的闭合区域（108），当上下两陶瓷片的“人”字型区域重叠时，则形成闭合状态，杯体与茶仓处于不连通状态（即隔离状态），起茶水分离的作用；当上下两陶瓷片的“人”字型区域错开时，旋转体则从闭合状态，转换到中间为三个小通孔的状态，杯体与茶仓则处于连通状态，茶水可以通过例如过滤网。使用时，例如可以使旋转上部与旋转下部相对顺时针或逆时针旋动，通过三个第一凸点（105）和三个第二凸点（106）的旋转传动，可使上陶瓷片与下陶瓷片的“人”字型区域的重叠与错开互相转换。

根据本公开的一个实施例，所述旋转上部（11）和旋转下部（17）相互旋合时带动所述上陶瓷片（13）和所述下陶瓷片（15）分别通过与所述第一凸点（105）和所述第二凸点（106）相对应的所述第一缺口（103）和所述第二缺口（104）同步动作。

根据本公开的一个实施例，所述第一凹陷部上还设有三个截面为“T”字型的扣钩（201），所述第二凹陷部上设有与所述扣钩（201）相对应的三段扣钩凹槽（202），每个扣钩（201）安装在相应段上的扣钩凹槽（202）上并在所述旋转上部（11）和旋转下部（17）相互旋合时在相应段上的扣钩凹槽（202）上滑动。

例如，旋转上部与旋转下部通过旋转上部连接端上的三个截面为“T”字型的扣钩（201）与旋转下部连接端的扣钩凹槽（202）进行连接。旋转上部连接端的三个扣钩对准旋转下部连接端的三个扣钩缺口（200）进入旋转下部的扣钩凹槽，旋转上部与旋转下部相对旋动时，三个扣钩在三段独立的扣钩凹槽内相应作相对旋动，起到连接旋转上部和旋转下部的作用。此外，旋转上部与旋转下部的连接端之间的外围放置一装饰圈（14）。

根据本公开的一个实施例，每段扣钩凹槽（202）的一端设有扣钩缺口（200），所述旋转下部（17）的底部内侧安装有止位压片（19），所述止位压片（19）通过三个第三凸点（306）安装到所述旋转下部（17）的三个第三缺口（206）上，所述止位压片（19）通过三个凸台（300）填充到三个扣钩缺口（200）中以限制所述扣钩（201）的滑动范围。

例如，旋转扣钩进入扣钩凹槽后，为防止三个扣钩旋动回到进入扣钩凹槽时的扣钩缺口而使旋转上部与旋转下部分离的情况发生，在旋转下部内侧压入一块止位压片（19），止位压片的三个第三凸点（306）对应旋转下部的三个第三缺口（206），此时，止位压片上的三个凸台（300）填充了三个扣钩缺口（200），对三个扣钩回旋到扣钩缺口的情况起到有效的停止作用。

根据本公开的一个实施例，所述旋转上部（11）和旋转下部（17）的连接处的外围还设有装饰圈（14），所述止位压片（19）和所述旋转下部（17）的底部内侧之间还设有压片内密封圈以防止所述茶仓（8）中的茶水进入所述扣钩凹槽（202）。

例如，止位压片内边缘处压一压片密封圈，使茶仓的水不会进入到扣钩凹槽内。

根据本公开的一个实施例，所述扣钩（201）在滑动到靠近所述扣钩缺口（200）的一端并接触到止位压片（19）的凸台（300）时，所述上陶瓷片（13）和所述下陶瓷片（15）相互重叠；所述扣钩（201）在滑动到远离所述扣钩缺口（200）的另一端并接触到所述扣钩凹槽（202）内的止位点（204）时，所述上陶瓷片（13）和所述下陶瓷片（15）相互错开到最大错开状态。

例如，旋转上部与旋转下部相对旋动的时候，上陶瓷片与下陶瓷片跟随着相对旋动，当旋转上部上的三个连接扣钩旋转接触到扣钩凹槽内的止位点（204），则此时上陶瓷片“人”字型的大通孔和下陶瓷片的“人”字型区域为最大错开状态，即连通的最大处，当三个扣钩旋转回到与止位压片上的三个凸台接触时，上陶瓷片“人”字型的大通孔和下陶瓷片的“人”字型区域重叠，此时旋转体为闭合状态，杯体与茶仓不连通。

根据本公开的一个实施例，所述杯体（3）上还设有杯盖（1），所述杯体（3）和所述杯盖（1）之间设有杯盖密封圈（2），所述旋转上部（11）和所述杯体（3）之间设有旋转体上密封圈（4），所述旋转下部（17）和所述茶仓（8）之间设有过滤网（6）和旋转体下密封圈（7），所述茶仓（8）的下方还设有茶仓底座（9），所述杯盖（1）上还设有提手（10）。

通过以上的实施方式的描述，本领域的技术人员可以清楚地了解到本实用新型还可以通过其他结构来实现，本实用新型的特征并不局限于上述较佳的实施例。任何熟悉该项技术的人员在本实用新型的技术领域内，可轻易想到的变化或修饰，都应涵盖在本实用新型的专利保护范围之内。
