一种新型窗帘的制作方法

本发明涉及窗帘领域，特别涉及一种新型窗帘。

背景技术：

窗帘是家庭中一种必不可少的装潢用品，可以起到调节室内光照的作用，当室外阳光过于强烈时拉上窗帘起到遮阳的作用，当室外阳光适宜时拉开窗帘利于采光，当进入晚上室外无阳光时拉上窗帘便于人们休息，但是在日常使用中打开和拉上窗帘都需要靠人力来完成，每日周而复始的重复拉上和打开窗帘，非常麻烦，更重要的是，传统的窗帘都是全遮光或全不遮光的，使室内的光线要不就是很强，要不就是很暗，不能起到调节室内光线的作用，同时还致使室内颜色的层次感不强。

技术实现要素：

本发明的目的在于提供一种新型窗帘，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：一种新型窗帘，包括窗帘、窗帘盒和控制器，所述窗帘盒内部一侧固定安装有电机，所述电机的输出端安装有转动轴，所述转动轴的另一端安装有传动件，所述传动件上安装有拉绳，所述窗帘盒的内部一侧通过轴承与转动轴连接，所述控制器安装在窗帘盒的外部，所述窗帘的上端固定在转动轴上，所述窗帘的下端固定安装有下摆。

优选的，所述窗帘由第一构件和第二构件间隔设置，所述第一构件由无纺布设置，所述第二构件由无纺布和遮光膜组成。

优选的，所述传动件上固定开设有凹槽。

优选的，所述拉绳上固定设置有拉珠，且拉珠与传动件上的凹槽配合连接。

优选的，所述电机与控制器电性连接。

与现有技术相比，本发明的有益效果是：该发明通过有遮光膜和无纺布组合制成第二构件，通过将第二构件与第一构件间隔设置组成窗帘，从而可以实现间隔式遮光，可以调节室内的光线，通过改变无纺布的颜色，搭配不同的颜色，使室内的颜色层次感强，通过在窗帘盒的内部的转动轴一端固定设置电机，另一端设置传动件，实现电动手动两用，在不通电的情况下也方便对窗帘进行操作，通过在窗帘的下端固定设置下摆，在开启窗户的情况下，可以保持窗帘垂直，减小风力对窗帘的影响。

附图说明

图1为本发明的外部结构示意图；

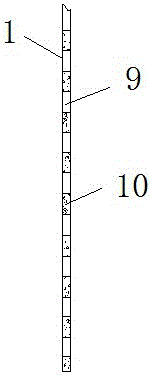

图2为本发明窗帘的侧视图。

图中：1-窗帘；2-窗帘盒；3-控制器；4-电机；5-转动轴；6-传动件；7-拉绳；8-下摆；9-第一构件；10-第二构件。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-2，本发明提供一种技术方案：一种新型窗帘，包括窗帘1、窗帘盒2和控制器3，所述窗帘盒2内部一侧固定安装有电机4，所述电机4的输出端安装有转动轴5，所述转动轴5的另一端安装有传动件6，所述传动件6上安装有拉绳7，所述窗帘盒2的内部一侧通过轴承与转动轴5连接，所述窗帘盒2的外部设置有控制器3，所述窗帘1的上端固定在转动轴5上，所述窗帘1的下端固定安装有下摆8。

所述窗帘1由第一构件9和第二构件10间隔设置，所述第一构件9由无纺布设置，所述第二构件10由无纺布和遮光膜组成，实现间隔式遮光；所述传动件6上固定开设有凹槽；所述拉绳7上固定设置有拉珠，且拉珠与传动件6上的凹槽配合连接，可以使用手动拉动拉绳，使转动轴5转动，实现窗帘1的展开；所述电机4与控制器3电性连接，使用电机4实现窗帘1的展开。

工作原理：工作时，将无纺布与遮光膜组合成第二构件10，将第二构件10与第一构件9进行间隔设置，组成窗帘1，将窗帘1的上端与转动轴5固定连接，在通电的情况下，由控制器3开启电机4，由电机4的转动带动转动轴5的旋转，实现窗帘1的展开，在不通电的情况下，由手动拉动拉绳7，拉绳7上的拉珠与传动件6上的凹槽进行配合连接，拉绳7的拉动带动转动轴5的转动，从而实现窗帘1的展开，窗帘1下端固定设置的下摆8，可以在窗帘1展开后，使窗帘1的下端保持垂直，减小风力的影响。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
