一种拖把的制作方法

本发明涉及生活清洁用具领域，特别是一种拖把。

背景技术：

拖把是一种常用的清洁工具，传统的拖把主要由拖把头和拖把杆组成，使用时，将拖把沾水后即可以拖地，当拖完一定面积后，就得再次将拖把继续沾水淋湿，费时费力，拖地效率低下。使用时，想要将拖把头上的水扭干也不方便，清洗时要反复多次泡洗，浪费水资源。

技术实现要素：

本发明的发明目的是，针对上述问题，提供一种拖把，目的在于通过该拖把实现当拖完一定面积后不必反复沾水；提供一种拖把，可轻易扭干拖把头，省时省力省水资源。

为达到上述目的，本发明所采用的技术方案是：

一种拖把，其特征在于：包括把手杆、同轴设置在把手杆内部的传动装置、同轴设置在把手杆下端的活塞装置、由均匀分布在活塞装置下端面的若干拖把线组成的拖把头、同轴设置在活塞装中部的内棘轮、可沿活塞装置中轴线运动的外棘轮和设置于把手杆顶端的控制器；所述传动装置包括固定在把手杆内部的电机、连接电机输出端的丝杆和与丝杆匹配的螺筒；所述螺筒两侧各有一凸条；所述活塞装置包括上端面与把手杆下端面连接的容腔，同轴置于容腔内部且与容腔内壁紧密配合的活塞头，所述活塞头上端面与下端面各设置有一个接近传感器；所述容腔上端面中心设置有第一通孔，所述第一通孔边缘设置有分别通过所述凸条的两个缺口，所述容腔下端面中心设置有第二通孔；所述活塞头上端面中心与所述螺筒下端面固接；所述拖把线具有柔性，其一端与容腔底部外沿连接另一端与外棘轮底面外沿连接；所述外棘轮套合在容腔外壁上，并沿容腔轴线方向运动；所述控制器控制电机正转、反转与停止。

基于上述结构：设置有电机、丝杆、螺筒和控制器，可以达到自动控制的效果；设置有活塞装置，可以将通过容腔下部小孔装将水吸入容腔内，并水依靠大气压力储存在容腔内。当拖完一定面积后拖把头水分不足，可以通过出水按钮，将容腔内部的水分放出，湿润拖把头；设置有内棘轮和外棘轮，可通过棘轮的单向旋转，将拖把头一步步拧干。

进一步的：所述空腔外壁下部设置有限位环。

采用上述进一步方案，其效果在于：所述外棘轮不会脱落掉出空腔。

进一步的：所述拖把线长于空腔高度。

采用上述进一步方案，其效果在于：连接拖把线的外棘轮可以与内棘轮配合，便于拧干拖把头。

进一步的：所述螺筒两侧各凸条180度对称分布置于第一通孔两侧缺口内。

采用上述进一步方案，其效果在于：于第一通孔两侧缺口可以约束螺筒的旋转，不会造成打滑现象出现。

进一步的：所述外棘轮底部设置有与容腔外壁直径相匹配的圆孔，所述外棘轮高度大于所述内棘轮，所述外棘轮外壁设置有纹理。

采用上述进一步方案，其效果在于：可以使外棘轮上下活动时更平稳，可以延长拖把的使用寿命，使外棘轮外壁高度高且设置有纹理更适于手的抓握。

进一步的：所述控制器正转按钮、反转按钮与停止按钮。

采用上述进一步方案，其效果在于：通过正转按钮、反转按钮与停止按钮可以使用者可以自由控制活塞装置吸水，放水，及控制吸水量与放水量。

进一步的：所述接近传感器触发，电机停止。

采用上述进一步方案，其效果在于：活塞头上设置有接近传感器，接近传感器触发时电机停止，可以防止活塞头位移过度，对容腔造成破坏；

由于采用上述技术方案，本发明具有以下有益效果：

1.本发明将拖把沾水后即可以拖地，当拖完一定面积后，无需再次将拖把继续沾水淋湿，节省力气、节省时间。

2.本发明可以轻易拧干拖把头，使用该方式清洗拖把头可以节约水资源。

3.本发明通过增加控制器和传动装置，可以达到智能控制的效果，节省使用者力气。

附图说明

图1是本发明剖视图；

图2是本发明传动装置；

图3是本发明活装置；

图4是本发明俯视图。

附图中，1-把手、2-传动装置、3-活塞装置、4-拖把头、5-外棘轮、6-内棘轮、7-控制器、21-电机、22-丝杆、23-螺筒、31-容腔、32-活塞头、33-接近传感器、41-拖把线、231-凸条、311-第一通孔、312-第二通孔、313-限位环。

具体实施方式

以下结合附图对发明的具体实施进一步说明。

如图1所示一种拖把，包括把圆管形的把手杆1、同轴设置在把手杆1内部的传动装置2、同轴设置在把手杆1下端的活塞装置3、由均匀分布在活塞装置3下端面的若干拖把线41组成的拖把头4、同轴设置在活塞装3中部的内棘轮6、可沿活塞装置3中轴线运动的外棘轮5和设置于把手杆1顶端的控制器7；控制器7控制电机21正转、反转与停止。

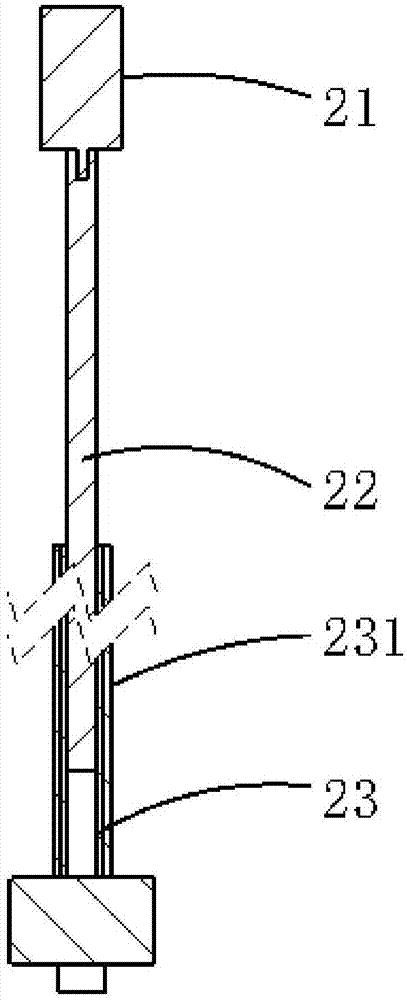

如图2所示为传动装置2，包括固定在把手杆1内部的电机21、连接电机21输出端的丝杆22和与丝杆22匹配的螺筒23；螺筒23两侧各有一凸条231，且呈180度对称分布；

如图3所示为活塞装置3，包括上端面与把手杆1下端面连接的容腔31，同轴置于容腔31内部且与容腔31内壁紧密配合的活塞头32，活塞头32上端面与下端面各设置有一个接近传感器33；容腔31上端面中心设置有第一通孔311，第一通孔311边缘设置有分别通过凸条231的两个缺口，容腔31下端面中心设置有第二通孔；活塞头32上端面中心与螺筒23下端面固接；

如图4所示，拖把线41具有柔性，其一端与容腔21底部外沿连接另一端与外棘轮5底面外沿连接；外棘轮5套合在容腔31外壁上，并沿容腔31轴线方向运动；外棘轮5与内棘轮6配合，实现单向扭动拖把线41，可挤压出拖把线41上的水分。第一通孔311边缘设置有分别通过凸条231的两个缺口，螺筒23两侧各凸条231置于第一通孔311两侧缺口内。可限制螺筒23的周向转动，并通过由控制器7控制的电机21带动丝杆22使螺筒23沿其轴向运动，实现活塞头32的上下运动，完成吸水与放水。

进一步的，空腔31外壁底部设置有限位环313。其目的在于：外棘轮5在沿空腔31轴向运动时不分脱出空腔31。

进一步的，拖把线41长于空腔31高度。其目的在于：拖把线41在被扭干时有一定的松动，更便于操作。

进一步的，外棘轮5底部设置有与容腔31外壁直径相匹配的圆孔，外棘轮5高度大于内棘轮6，外棘轮5外壁设置有纹理。其目的在于：外棘轮5便于人手的抓握，外棘轮5外壁设置有纹理可以增大外棘轮5与人手的摩擦力，也更便于人使用。

进一步的，接近传感器33触发，电机21停止，控制器7正转按钮、反转按钮与停止按钮。其目的在于：通过增加电机21和控制器7，可以达到智能化的目的，进一步减轻使用者的工作强度和时间。活塞头上设置有接近传感器，接近传感器33触发时电机停止，可以防止活塞头32位移过度，对容腔31造成破坏

上述说明是针对本发明较佳可行实施例的详细说明，但实施例并非用以限定本发明的专利申请范围，凡本发明所提示的技术精神下所完成的同等变化或修饰变更，均应属于本发明所涵盖专利范围。

技术特征：

技术总结
本发明公开了一种拖把，属于生活用品领域。其特征在于：包括把手杆、同轴设置在把手杆内部的传动装置、同轴设置在把手杆下端的活塞装置、由均匀分布在活塞装置下端面的若干拖把线组成的拖把头、同轴设置在活塞装中部的内棘轮、可沿活塞装置中轴线运动的外棘轮和设置于把手杆顶端的控制器；本发明目的在于通过该拖把实现当拖完一定面积后不必反复沾水，通过控制器可以对活塞装置吸水与放水智能控制，可轻易扭干拖把头，省时省力省水资源。

技术研发人员：谢英健
受保护的技术使用者：广西秀美壮乡能源环保有限公司
技术研发日：2017.03.03
技术公布日：2017.07.04
