一种智能防近视杆的制作方法

本发明涉及一种预防近视的装置，具体涉及一种智能防近视杆。

背景技术：

目前，我国青少年近视发病率正在呈逐年递增之势，读书写字时，由于坐姿不正确，视距太小，长时间这样造成学生的视力下降、近视。现有的防近视的装置，有限制胸部，限制嘴以下。限制胸部，使胸部不舒服，通过含胸，头还可以接近书本。限制嘴以下，有托下巴和不托下巴等形式，有托下巴使头部固定，时间长，头部易疲劳；不托下巴，如T型，人疲劳后，易损伤喉部。

技术实现要素：

本发明的目的在于克服现有技术存在的问题，提供一种智能防近视杆。

为实现上述技术目的，达到上述技术效果，本发明通过以下技术方案实现：

一种智能防近视杆，该防近视杆包括底座，用于和课桌固接，所述底座上铰接一可上下伸缩的多节套杆，所述多节套杆的顶端铰接一U型连接板，所述U型连接板上铰接一可伸缩的调节横杆，调节横杆上滑动地套接有U型滑板，所述U型滑板的侧端铰接一可伸缩的竖套杆，所述竖套杆的底端铰接一支脚，所述支脚上固定一控制面板。

进一步的，所述控制面板内设有控制电路，该控制电路包括控制器，所述控制器的输入端分别电连接有测距传感器、光强传感器和控制键盘，分别用于测量距离、感应光线强弱和输入指令，控制器的输出端分别连接有发光控制电路、报警扬声器和时间显示器，所述发光控制电路上连接有台灯，用于控制台灯的亮度。

进一步的，所述控制器为AT89C51单片机。

进一步的，所述时间显示器为LCD1602液晶显示屏。

进一步的，所述多节套杆、调节横杆和竖套杆皆为两段伸缩结构，由一个套管和一个轴管滑动地套接在一起，在套管和轴管上设有对应的调节孔，并通过对应的插销来固定两段伸缩结构的长度。

本发明的有益效果是:

本发明防近视杆通过调节横杆使眼睛与书本保持合适距离，保持正确的坐姿，并通过控制电路中的各传感器和外设，实现测距报警，设置学习时间，检测光线强弱并智能调节台灯，进行语音提示，本发明防近视杆安装灵活、调节方便，折叠空间小，方便用户操作。

附图说明

图1为本发明防近视杆的结构示意图；

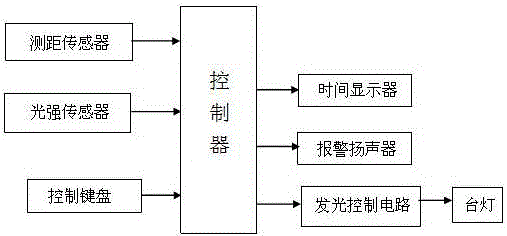

图2为本发明防近视杆的电路框图。

图中标号说明：1、底座，2、多节套杆，3、U型连接板，4、调节横杆，5、U型滑板，6、竖套杆，7、支脚，8、控制面板，9、调节孔，10、课桌。

具体实施方式

下面将参考附图并结合实施例，来详细说明本发明。

参照图1所示，一种智能防近视杆，该防近视杆包括底座1，用于和课桌固接，所述底座1上铰接一可上下伸缩的多节套杆2，所述多节套杆2的顶端铰接一U型连接板3，所述U型连接板3上铰接一可伸缩的调节横杆4，调节横杆4上滑动地套接有U型滑板5，所述U型滑板5的侧端铰接一可伸缩的竖套杆6，所述竖套杆6的底端铰接一支脚7，所述支脚7上固定一控制面板8。

参照图2所示，所述控制面板8内设有控制电路，该控制电路包括控制器，所述控制器的输入端分别电连接有测距传感器、光强传感器和控制键盘，分别用于测量距离、感应光线强弱和输入指令，控制器的输出端分别连接有发光控制电路、报警扬声器和时间显示器，所述发光控制电路上连接有台灯，用于控制台灯的亮度。

所述控制器为AT89C51单片机。

所述时间显示器为LCD1602液晶显示屏。

所述多节套杆2、调节横杆4和竖套杆6皆为两段伸缩结构，由一个套管和一个轴管滑动地套接在一起，在套管和轴管上设有对应的调节孔9，并通过对应的插销来固定两段伸缩结构的长度。

本发明原理

在使用该防近视杆时，可用2-3个螺钉将底座1固定在课桌10的侧面，使其展开，并通过插销锁定，使调节横杆4离课桌10的桌面30cm左右，身材较小的学生可使调节横杆4调低至25cm左右，便于书写即可。

以上所述仅为本发明的优选实施例而已，并不用于限制本发明，对于本领域的技术人员来说，本发明可以有各种更改和变化。凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
