一种各层高度可调式鞋架的制作方法

本发明涉及鞋架领域，具体是涉及一种各层高度可调式鞋架。

背景技术：

鞋架一般指人们用来放置、储存未用的鞋子，便于管理、取用鞋子的储物架子。鞋架有多种类型，安放位置以及储存方式也较为灵活。有人说鞋子就像人的一个好伙伴，他能天天的跟着你，所以鞋架就像是鞋子的一个房间，有了鞋架也让我们杂乱的房间不在乱成一团，鞋架对于我们来说不只单单让房子变的更加整洁，更加方便的是我们在寻找鞋子的时候能够一眼瞧见，传统的鞋架的各层高度是固定的，由于鞋子的种类不同，鞋子自身的高度也不同，若鞋子的高度过高，则不方便存放，因此需要一种各层高度可调式鞋架。

技术实现要素：

本发明的目的就在于为了解决上述问题而提供一种各层高度可调式鞋架。

本发明通过以下技术方案来实现上述目的：

一种各层高度可调式鞋架，包括架体、加强板、鞋子放置架和调整旋钮，所述架体底面设置有防滑垫，所述防滑垫用来防止所述架体移动，所述架体上设置有所述加强板，所述加强板用来加强紧固所述架体，所述架体侧面设置有所述调整旋钮，所述调整旋钮包括调整导槽和卡接头，所述调整旋钮用来在调整各层高度完成后紧固鞋子放置架，所述架体另一侧面设置有滑槽，所述滑槽用来方便横档在上面滑动，所述滑槽上设置有卡接孔，所述卡接孔用来卡接所述横档内部的所述卡接头，所述滑槽旁侧设置有所述鞋子放置架，所述鞋子放置架用来放置鞋子，所述鞋子放置架端部设置有所述横档，所述横档用来连接架体与鞋子放置架。

上述结构中，当需要调整各层高度时，使用者扭动所述调整导槽将所述调整旋钮旋松，所述卡接头从所述卡接孔中移出，将所述鞋子放置架上的所述横档沿着所述滑槽移动，移动到合适的高度时将所述卡接头卡入所述卡接孔，并扭动所述调整导槽，将所述调整旋钮旋紧固定，这样各层的高度便调节完成了。

为了进一步提高可调式鞋架的使用功能，所述防滑垫为四个，通过卡槽固定在所述架体上，所述加强板为两块，通过螺钉固定在所述架体上。

为了进一步提高可调式鞋架的使用功能，所述调整旋钮每层为两个，通过螺纹固定在所述架体上，所述滑槽通过卡槽固定在所述架体上。

为了进一步提高可调式鞋架的使用功能，所述卡接孔通过卡扣固定在所述架体上，所述鞋子放置架共三层，通过螺钉固定在所述横档上。

为了进一步提高可调式鞋架的使用功能，所述横档每层为四个，通过卡扣固定在所述卡接孔上。

有益效果在于：本鞋架通过鞋子放置架端部的横档与架体上的卡接孔连接，通过横档在滑槽中移动，能够自由调整各层的高度，适应了不同高度鞋子对鞋架高度的要求，方便了使用。

附图说明

图1是本发明一种各层高度可调式鞋架的整体图；

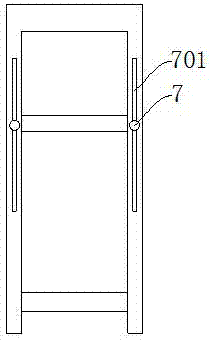

图2是本发明一种各层高度可调式鞋架的右视图；

图3是本发明一种各层高度可调式鞋架的横档的结构图。

附图标记说明如下：

1、卡接孔；2、滑槽；3、横档；301、卡接块；302、导向螺母；4、架体；5、防滑垫；6、鞋子放置架；7、调整旋钮；701调整导槽；702卡接头；8、加强板。

具体实施方式

下面结合附图对本发明作进一步说明：

如图1图2图3所示，一种各层高度可调式鞋架，包括架体4、加强板8、鞋子放置架6和调整旋钮7，架体4底面设置有防滑垫5，防滑垫5用来防止架体4移动，架体4上设置有加强板8，加强板8用来加强紧固架体4，架体4侧面设置有调整旋钮7，调整旋钮7包括调整导槽701和卡接头702，调整旋钮7用来在调整各层高度完成后紧固鞋子放置架6，架体4另一侧面设置有滑槽2，滑槽2用来方便横档3在上面滑动，滑槽2上设置有卡接孔1，卡接孔1用来卡接横档3内部的卡接头702，滑槽2旁侧设置有鞋子放置架6，鞋子放置架6用来放置鞋子，鞋子放置架6端部设置有横档3，横档3用来连接架体4与鞋子放置架6。

上述结构中，当需要调整各层高度时，使用者扭动调整导槽701将调整旋钮7旋松，卡接头702从卡接孔1中移出，将鞋子放置架6上的横档3沿着滑槽2移动，移动到合适的高度时将卡接头702卡入卡接孔1，并扭动调整导槽701，将调整旋钮7旋紧固定，这样各层的高度便调节完成了。

为了进一步提高可调式鞋架的使用功能，防滑垫5为四个，通过卡槽固定在架体4上，加强板8为两块，通过螺钉固定在架体4上，调整旋钮7每层为两个，通过螺纹固定在架体4上，滑槽2通过卡槽固定在架体4上，卡接孔1通过卡扣固定在架体4上，鞋子放置架6共三层，通过螺钉固定在横档3上，横档3每层为四个。

以上显示和描述了本发明的基本原理、主要特征和优点。本行业的技术人员应该了解，本发明不受上述实施例的限制，上述实施例和说明书中描述的只是说明本发明的原理，在不脱离本发明精神和范围的前提下，本发明还会有各种变化和改进，这些变化和改进都落入要求保护的本发明范围内。本发明要求保护范围由所附的权利要求书及其效物界定。

技术特征：

技术总结
本发明公开一种各层高度可调式鞋架，包括架体、加强板、鞋子放置架和调整旋钮，所述架体底面设置有防滑垫，所述架体上设置有所述加强板，所述架体侧面设置有所述调整旋钮，所述架体另一侧面设置有滑槽，所述滑槽上设置有卡接孔，所述滑槽旁侧设置有所述鞋子放置架，所述鞋子放置架端部设置有横档。有益效果在于：本鞋架通过鞋子放置架端部的横档与架体上的卡接孔连接，通过横档在滑槽中移动，能够自由调整各层的高度，适应了不同高度鞋子对鞋架高度的要求，方便了使用。

技术研发人员：唐松;任维;王桢
受保护的技术使用者：朱石明
技术研发日：2017.03.22
技术公布日：2017.08.04
