一种旋转式鞋架的制作方法

本发明涉及家居用品技术领域，具体为一种旋转式鞋架。

背景技术：

鞋架是家居生活中人们用来放置、储存未用的鞋子的装置，使人们便于管理、取用鞋子，鞋架种类繁多，各式各样，一般以金属材料制成框架结构，用以鞋子的存放；市场上的鞋架多为壁靠式或内嵌式，通过立式分层结构，将鞋子分层放置；然而这种多层鞋架在使用上层时尚且方便，当我们使用到下层的鞋屉时，则需要蹲下或者弯腰才行，使用起来多有不便。

技术实现要素：

本发明的目的在于提供一种旋转式鞋架，具备鞋架可旋转的优点，解决了放鞋、拿鞋不方便的问题。

为实现上述目的，本发明提供如下技术方案：一种旋转式鞋架，包括底座，所述底座的上表面固定连接有支撑杆，所述支撑杆的正面固定连接有第一转轴，所述第一转轴的一端与卡接在转盘轴心处的第一轴承的内壁插接，所述转盘的表面开设有通风槽，所述转盘的表面设置有六个第二转轴，且六个第二转轴以转盘的轴心为中心对称，且六个第二转轴的一端均套接有储鞋装置，所述储鞋装置包括承载板，所述承载板的正面卡接有第二轴承，所述第二轴承的内壁与第二转轴的一端固定连接，所述承载板上表面的两侧均固定连接有墙板，所述承载板的上表面设置有斜抽，且斜抽的两侧面分别与两块墙板的侧面固定连接，所述承载板下表面的中心设置有挂扣，所述挂扣通过锁链与金属重锤的顶部活动连接。

优选的，所述储鞋装置的数量为六个，且六个储鞋装置的大小、形状和重量完全相同。

优选的，所述底座的形状为圆台体，且底座的下表面面积为底座上表面面积的三倍。

优选的，所述通风槽的形状为扇形，所述通风槽的数量至少为十二个，且十二个通风槽以环形阵列的方式设置在转盘的表面。

优选的，所述墙板的高度为15-20厘米，所述斜抽与承载板之间夹角为60-75度。

与现有技术相比，本发明的有益效果如下：

1、本发明通过设置第一转轴、第一轴承和转盘，达到了鞋架可以旋转的效果。

2、本发明通过设置第一转轴、第一轴承和转盘，使转盘可以以第一轴承为中心旋转，使在下层的储鞋装置可以进行上升，避免了需要弯腰放鞋、取鞋的麻烦，通过设置第二轴承和第二转轴，使承载板可以进行旋转，当转盘进行转动时，承载板也会进行转动，避免翻转将鞋子洒落，通过设置锁链和金属重锤，使承载板始终受到向下的重力，从而使转盘旋转时，承载板也能跟随其进行旋转。

附图说明

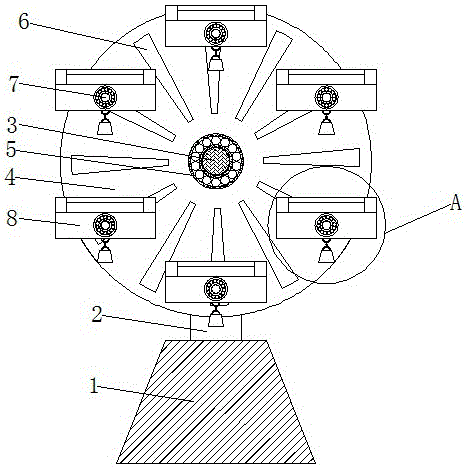

图1为本发明正视图的结构示意图；

图2为本发明A处的放大图。

图中：1底座、2支撑杆、3第一转轴、4转盘、5第一轴承、6通风槽、7第二转轴、8储鞋装置、81承载板、82第二轴承、83墙板、84斜抽、85挂扣、86所料、87金属重锤。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1，一种旋转式鞋架,包括底座1，底座1的形状为圆台体，且底座1的下表面面积为底座1上表面面积的三倍，将底座1设置为上小下大的圆台体，使得鞋架放置更稳定，底座1的上表面固定连接有支撑杆2，支撑杆2的正面固定连接有第一转轴3，第一转轴3的一端与卡接在转盘4轴心处的第一轴承5的内壁插接，通过设置第一转轴3、第一轴承5和转盘4，使转盘4可以以第一轴承5为中心旋转，使在下层的储鞋装置8可以进行上升，避免了需要弯腰放鞋、取鞋的麻烦，转盘4的表面开设有通风槽6，通风槽6的形状为扇形，通风槽6的数量至少为十二个，且十二个通风槽6以环形阵列的方式设置在转盘4的表面，设置通风槽6使鞋架整体结构更轻盈，并且更加节省材料，并使鞋架通风效果更佳，转盘4的表面设置有六个第二转轴7，且六个第二转轴7以转盘4的轴心为中心对称，且六个第二转轴7的一端均套接有储鞋装置8，储鞋装置8的数量为六个，且六个储鞋装置8的大小、形状和重量完全相同，将六个储鞋装置8完全相同以保证其相互之间平衡。

请参阅图2，储鞋装置8包括承载板81，承载板81的正面卡接有第二轴承82，第二轴承82的内壁与第二转轴7的一端固定连接，通过设置第二轴承82和第二转轴7，使承载板81可以进行旋转，当转盘4进行转动时，承载板81也会进行转动，避免翻转将鞋子洒落，承载板81上表面的两侧均固定连接有墙板83，承载板81的上表面设置有斜抽84，且斜抽84的两侧面分别与两块墙板83的侧面固定连接，墙板83的高度为15-20厘米，斜抽84与承载板81之间夹角为60-75度，将斜抽84设置60-75度的倾角，使鞋架厚度更小，从而放置使用节省空间，更加方便，而设置有15-20厘米的墙板，则使鞋子不会从侧面滑落，承载板81下表面的中心设置有挂扣85，挂扣85通过锁链86与金属重锤87的顶部活动连接。

使用时，将鞋子放置在斜抽84内，由于受力不均匀，装有鞋子的储鞋装置8将向下沉，从而带动转盘4旋转，没装鞋子的储鞋装置8被升到上方以供应下次使用，同时，转盘4旋转，储鞋装置8在金属重锤87的重力作用下，保持向上的状态，从而通过第二转轴7和第二轴承82进行旋转。

综上所述：该旋转式鞋架，通过设置转盘4和储鞋装置8，解决了鞋架下层取放鞋子不方便的问题。
