一种智能干燥防虫衣柜的制作方法

本发明涉及家居设备技术领域，具体为一种智能干燥防虫衣柜。

背景技术：

整体衣柜又名入墙衣柜、定制衣柜，衣帽间等,在上世纪80年代就已经成为在欧美家庭必备家具之一，而在国内，虽然整体衣柜的发展还处于初始阶段，随着人们生活水平不断提高，大家对装修的认识也更上了一个层次，整体衣柜也越来越成为现代家庭装修中必不可少的重要组成部分，整体衣柜由于可量身订做，而且环保、时尚、专业等特点将注定成为今后几年内家庭衣柜的消费的热点，但是现如今衣柜的智能化程度低，特别是在一些潮湿的地区，衣服放在衣柜里没经过多长时间就会出现受潮、虫蛀和衣服有异味的问题。

技术实现要素：

本发明的目的在于提供一种智能干燥防虫衣柜，以解决上述背景技术中提出现如今衣柜的智能化程度低，特别是在一些潮湿的地区，衣服放在衣柜里没经过多长时间就会出现受潮、虫蛀和衣服有异味的问题。

为实现上述目的，本发明提供如下技术方案：一种智能干燥防虫衣柜，包括衣柜主体、工作主体和除尘机械臂，所述衣柜主体内部上端的一侧安装有湿度探头，且温度传感器的一侧固定有空气净化器，所述净化器的外部安装有净化滤网，且净化器的一侧固定有储药室，所述储药室的中部安装有控制阀，所述储药室的下方安装有防虫喷雾喷头，且储药室的一侧固定有灯座，所述灯座的下端固定有紫外线干燥灯，所述衣柜主体内部的一侧安装有旋转铰链，且旋转铰链一端安装有第一伸缩杆，且伸缩杆一端固定有万向节，所述万向节一端安装有第二伸缩杆，且伸缩杆一端安装有转动轴，所述转动轴的一端固定有除尘毛刷，所述衣柜主体的下端的两侧固定有固定支架，且固定支架的下端安装有旋转支架，所述旋转支架下端安装有滚动轮。

优选的，所述衣柜上端的一侧的表面安装有操控面板。

优选的，所述衣柜上端的一侧安装有plc电控单元，且plc电控单元的一侧安装有红外探测头。

优选的，所述衣柜主体上端的两侧安装有固定支架，且固定支架之间通过挂衣杆相连接。

优选的，所述衣柜主体下端的一侧固定有抽屉。

与现有技术相比，本发明的有益效果是：本发明智能干燥防虫衣柜，安装有plc电控单元，可以通过衣柜主体内的湿度传感的信息反馈检测衣柜内气体的湿度，达到一定的湿度，plc电控单元控制紫外线干燥灯工作，去除衣柜里的湿气，plc电控单元定期控制防虫喷雾头喷出定量的防虫剂，对衣柜里的蛀虫进行杀灭，衣柜里的空气净化器不断地通过滤网吸收衣柜里的异味和有害气体，操作方便简洁，更加的人性化，实现了防虫、干燥和净化异味与一体。

图1为本发明柜结构示意图；

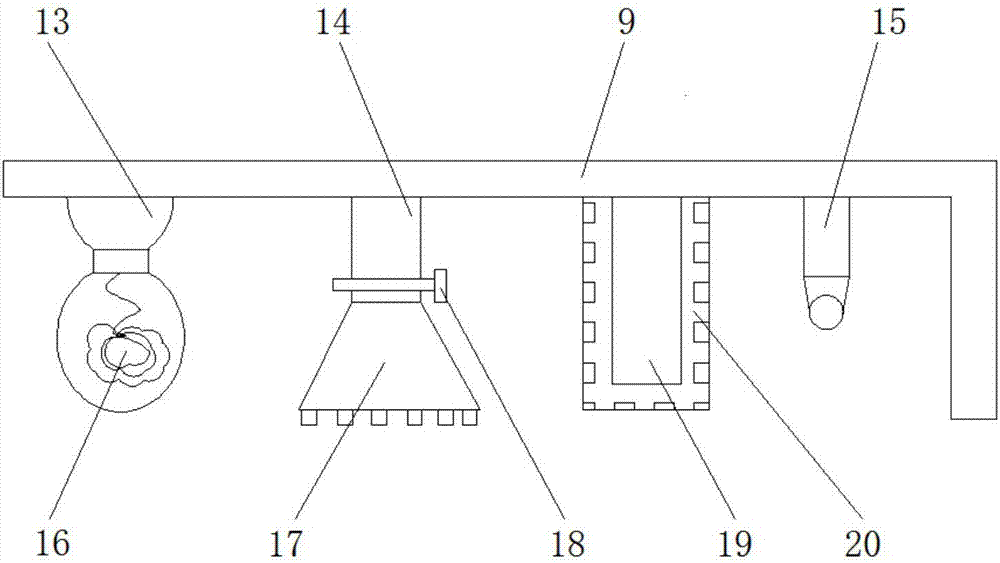

图2为本发明工作主体结构示意图；

图3为本发明除尘机械臂结构示意图。

图中：1-衣柜主体；2-操控面板；3-除尘机械臂；4-旋转支架；5-滚动轮；6-固定支架；7-plc电控单元；8-红外探测头；9-工作主体；10-挂衣杆；11-支持架；12-抽屉；13-灯座；14-储药室；15-湿度探头；16-紫外线干燥灯；17-防虫喷雾头；18-控制阀；19-空气净化器；20-净化滤网；21-旋转铰链；22-第一伸缩杆；23-万向节；24-第二伸缩杆；25-转动轴；26-除尘毛刷。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-3，本发明提供的一种实施例：一种智能干燥防虫衣柜，包括衣柜主体1、除尘机械臂3和工作主体9，其特征在于：所述衣柜主体1内部上端的一侧安装有湿度探头15，且湿度探头15的一侧固定有空气净化器19，所述净化器19的外部安装有净化滤网20，且净化器20的一侧固定有储药室14，所述储药室14的中部安装有控制阀18，所述储药室18的下方安装有防虫喷雾喷头17，且储药室18的一侧固定有灯座13，所述灯座13的下端固定有紫外线干燥灯16，湿度探头15收集信息反馈到plc电控单元7，plc电控单元7发出指令控制紫外线干燥灯16工作，同时plc电控单元7控制控制阀18打开，通过防虫喷雾头17喷出防虫剂，空气净化器19通过滤网吸收空气中的异味和有害气体，所述衣柜主体1内部的一侧安装有旋转铰链21，且旋转铰链21一端安装有第一伸缩杆22，且伸缩杆一端22固定有万向节23，所述万向节23一端安装有第二伸缩杆24，且第二伸缩杆一端24安装有转动轴25，所述转动轴25的一端固定有除尘毛刷26，所述衣柜主体1的下端的两侧固定有固定支架6，且固定支架6的下端安装有旋转支架4，所述旋转支架4下端安装有滚动轮5，所述衣柜主体1的一侧的表面安装有操控面板2，所述衣柜主体1内部的一侧安装有plc电控单元7，且plc电控单元7的一侧安装有红外探测头8，所述衣柜主体1内部上端的两侧安装有支持架11，且支持架11之间通过挂衣杆10相连接。所述衣柜主体1下端的一侧固定有抽屉12，达到有效除尘的目的。

具体使用方式：本发明工作中，使用者通过操控面板2发出指令，当有人靠近时，红外探测头8收集信息反馈给plc电控单元7，放入衣物后，然后plc电控单元7控制除尘机械臂3工作，对衣物进行除尘处理，湿度探头15收集信息反馈到plc电控单元7，plc电控单元7发出指令控制紫外线干燥灯16工作，同时plc电控单元7控制控制阀18打开，通过防虫喷雾头17喷出防虫剂，空气净化器19通过滤网吸收空气中的异味和有害气体，工作完成。

对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

技术特征：

技术总结
本发明公开了一种智能干燥防虫衣柜，本发明智能干燥防虫衣柜，包括衣柜主体、除尘机械臂和工作主体，所述衣柜主体内部上端的一侧安装有湿度探头，且温度传感器的一侧固定有空气净化器，所述净化器的外部安装有净化滤网，所述储药室的中部安装有控制阀，所述储药室的下方安装有防虫喷雾喷头，且储药室的一侧固定有灯座，所述灯座的下端固定有紫外线干燥灯，所述衣柜主体内部的一侧安装有旋转铰链，且旋转铰链一端安装有第一伸缩杆，且伸缩杆一端固定有万向节，所述万向节一端安装有第二伸缩杆，且伸缩杆一端安装有转动轴，所述转动轴的一端固定有除尘毛刷。本发明操作方便简洁，更加的人性化，实现了防虫、干燥和净化异味与一体。

技术研发人员：杨迪凡
受保护的技术使用者：杨迪凡
技术研发日：2017.04.17
技术公布日：2017.08.18
