一种新型紫陶套锅的制作方法

本发明涉及锅技术领域，具体为一种新型紫陶套锅。

背景技术：

气锅是根据笼梯原理及蒸气产生蒸馏水的原理，靠蒸气将菜蒸熟。目前，有紫陶气锅和是双层气锅。紫陶气锅是建水紫陶的标志性产品，经历了近百年的市场检验，经久不衰。不足之处是中间的气咀阻碍了舀汤舀菜，而且容易碰破，气咀一破，该锅便成废物。二是双层气锅，是2015年出厂的新产品，不足之处是兩层合为一体，中间的夹层无法清洗，蒸荤菜溢出的油长期不清洗容易变质，还有蟑螂会在中间产卵，久而久之，蒸出的菜将无法入口；2、不能摞起来，只能一灶一锅。鉴于以上兩个品种的不足之处，本着方便、节约、实用的原则，设计了紫陶套锅。

技术实现要素：

本发明的目的在于提供一种新型紫陶套锅，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：一种新型紫陶套锅，包括外锅，所述外锅包括外锅主体、外锅支撑腿和标识部，所述外锅主体底端设置有外锅支撑腿，外锅主体底部设置有标识部，所述外锅内部设置有内锅，所述内锅包括内锅上支撑边、内锅主体和内锅下支撑边，所述内锅主体底端设置有内锅下支撑边，所述内锅主体顶端设置有内锅上支撑边，内锅上支撑边上设置有内锅上卡槽，所述内锅主体上设置有通孔，所述内锅顶端设置有锅盖。

优选的，所述锅盖包括锅盖主体、锅盖支撑边和提手，锅盖主体顶端设置有提手，锅盖主体底端设置有锅盖支撑边，所述锅盖与内锅之间通过锅盖支撑边与内锅上卡槽配合连接。

优选的，所述内锅与外锅之间通过内锅上支撑边与内锅主体上部配合连接，所述内锅位于通孔处的外壁与外锅内壁之间的距离设置为2mm，通孔共设置有5个。

优选的，所述外锅通过外锅支撑腿与不锈钢3号锅配合连接。

与现有技术相比，本发明的有益效果是：本发明材料为陶土，无毒，无味，可炖肉、鱼类荤菜及各类蔬菜，且都不用放水，靠蒸气中产生的蒸馏水即可蒸熟，味道比水煮的好得多；该锅分为可拆内外两锅，外锅与不锈钢锅中的3号锅配套，直接摞上就可使用，锅底上设置有标识部，标识部设置为掏空的汉字“不用水”，掏成内空后可作为通气孔，也作为“注册商标”的标志，整锅可摞起2-6层，能省时、省电、省灶具，生产成本低，用简单的模具就可以压制。

附图说明

图1为本发明的结构示意图。

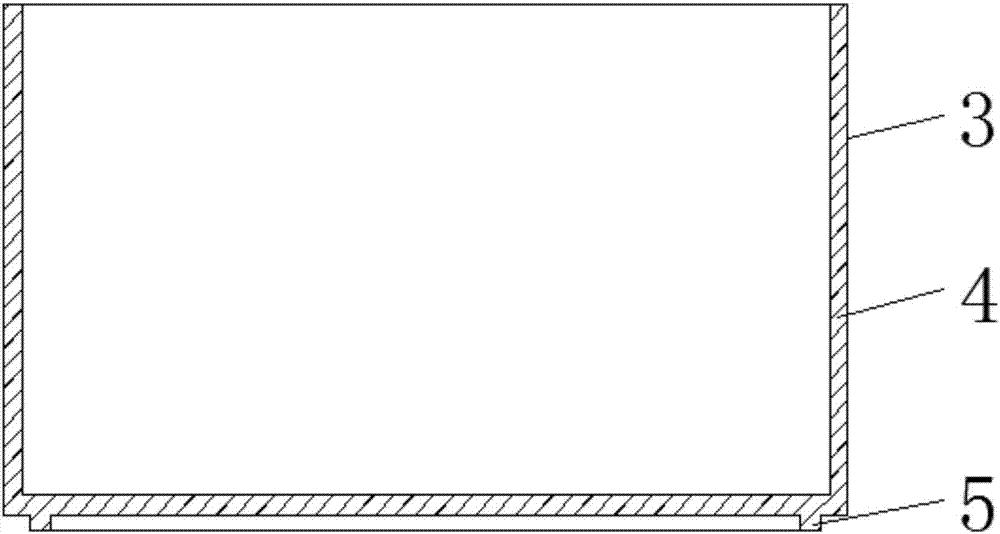

图2为本发明外锅的剖视图。

图3为本发明外锅的俯视图。

图4为本发明内锅的主视图。

图5为本发明内锅的剖视图。

图6为本发明锅盖的剖视图。

图7为本发明锅盖的主视图。

图中：1-锅盖；2-内锅；3-外锅；4-外锅主体；5-外锅支撑腿；6-标识部；7-通孔；8-内锅上支撑边；9-内锅主体；10-内锅下支撑边；11-内锅上卡槽；12-锅盖主体；13-锅盖支撑边；14-提手。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-7，本发明提供一种技术方案：一种新型紫陶套锅，包括外锅3，外锅3包括外锅主体4、外锅支撑腿5和标识部6，外锅主体4底端设置有外锅支撑腿5，外锅主体4底部设置有标识部6，外锅3内部设置有内锅2，内锅2包括内锅上支撑边8、内锅主体9和内锅下支撑边10，内锅主体9底端设置有内锅下支撑边10，内锅主体9顶端设置有内锅上支撑边8，内锅上支撑边8上设置有内锅上卡槽11，内锅主体9上设置有通孔7，内锅2顶端设置有锅盖1，锅盖包括锅盖主体12、锅盖支撑边13和提手14，锅盖主体12顶端设置有提手14，锅盖主体12底端设置有锅盖支撑边13，锅盖1与内锅2之间通过锅盖支撑边13与内锅上卡槽11配合连接，内锅2与外锅3之间通过内锅上支撑边8与内锅主体9上部配合连接，内锅2位于通孔处的外壁与外锅3内壁之间的距离设置为2mm，通孔7共设置有5个，外锅3通过外锅支撑腿5与不锈钢3号锅配合连接，该锅分为可拆内外两锅，外锅与不锈钢锅中的3号锅配套，直接摞上就可使用，材料为陶土，无毒，无味，可炖肉、鱼类荤菜及各类蔬菜，且都不用放水，靠蒸气中产生的蒸馏水即可蒸熟，味道比水煮的好得多；标识部6设置为掏空的汉字“不用水”，掏成内空后可作为通气孔，也作为“注册商标”的标志，整锅可摞起2-6层，能省时、省电，省灶具，生产成本低，用简单的模具就可以压制。

工作原理：将内锅2摞在外锅3上，通过外锅3顶部平面与内锅上支撑边8的台阶接合形成密封，气流从外锅3底部掏空的“不用水”三个字空中流入，通过内锅2、外锅3中间留出的2毫米缝隙中间流向内锅2的5个孔再入锅内将菜蒸熟，该锅分为可拆内外两锅，外锅与不锈钢锅中的3号锅配套，直接摞上就可使用，材料为陶土，无毒，无味，可炖肉、鱼类荤菜及各类蔬菜，且都不用放水，靠蒸气中产生的蒸馏水即可蒸熟，味道比水煮的好得多；标识部6设置为掏空的汉字“不用水”，掏成内空后可作为通气孔，也作为“注册商标”的标志，整锅可摞起2-6层，能省时、省电，省灶具，生产成本低，用简单的模具就可以压制。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。

技术特征：

技术总结
本发明公开了一种新型紫陶套锅，包括外锅，所述外锅包括外锅主体、外锅支撑腿和标识部，所述外锅主体底端设置有外锅支撑腿，外锅主体底部设置有标识部，所述外锅内部设置有内锅，所述内锅包括内锅上支撑边、内锅主体和内锅下支撑边，所述内锅主体底端设置有内锅下支撑边，所述内锅主体顶端设置有内锅上支撑边，内锅主体上设置有通孔，所述内锅顶端设置有锅盖。本发明材料为陶土，无毒，无味，可炖肉、鱼类荤菜及各类蔬菜，且都不用放水，靠蒸气中产生的蒸馏水即可蒸熟，味道比水煮的好得多。该锅分为可拆内外两锅，外锅与不锈钢锅中的3号锅配套，直接摞上就可使用，锅底上设置有标识部，整锅可摞起2‑6层，能省时、省电、省灶具。
