一种办公桌多用收纳盒的制作方法

本发明涉及办公用品领域，特别是一种办公桌多用收纳盒。

背景技术：

现代办公环境越来越趋向于无纸化办公，特别是对于一些信息处理量巨大的工作来说，需要用到的办公用品非常多且杂乱。时常看到办公族在电脑边框贴满了便利贴用于备忘，抽屉里散落着各式各样的存储盘，收纳盒也成为了办公桌上占地太多的累赘物品。整理得干净整洁的办公桌可以大大提高工作效率，这就需要一种设计合理的收纳盒。

技术实现要素：

针对现有技术存在的不足，本发明的目的是提供一种为无纸化办公人员设计的办公桌多用收纳盒，功能齐全，设计合理。

为了达到上述目的，本发明提供的技术方案如下：

一种办公桌多用收纳盒，包括：收纳部分和支撑部分；

所述收纳部分为棱柱体，所述支撑部分是位于所述收纳部分两侧下方的u型支撑腿；对于办公桌面积不大的用户来说，支撑腿使得收纳部分距离桌面空余一段距离，可以搁置键盘，节约空间；

所述收纳部分包括：分别位于左右两侧的水杯架、内置读卡器；分别位于前后两侧的u盘插口、连接端口，使用数据线将连接端口和电脑主机连接，即可将u盘插口和内置读卡器连接电脑；位于表面的插笔孔、名片栏、杂物槽、置物盘、便签槽、手机支架；所述插笔孔为若干圆柱形凹槽，所述杂物槽为若干相互平行的长方形凹槽，所述便签槽为细长型凹槽，所述u盘插口旁设有指示灯，u盘成功连接时，对应的指示灯亮起，当u盘插上无反应时可以容易判别是u盘损坏还是没有插好。

进一步地，所述收纳部分为长35-45cm、宽12-20cm、高5-8cm的棱柱体；所述u型支撑腿的高度为4-7cm、宽度为0.5-1cm、长度等于收纳部分的宽度。

进一步地，所述名片栏的一侧设有第一凹槽，通过第一凹槽方便拿取名片栏里的内容物。

进一步地，所述手机支架的底部为斜面，倾斜角度为15-40°，且在所述手机支架的前侧设有第二凹槽，第二凹槽的设置是为了手机充电时数据线可通过第二凹槽连接到手机上。

进一步地，所述便签槽位于深度不小于1cm，长度不小于总长度的1/3，宽度不大于03cm，便签槽可以插入用于备忘的纸片。

进一步地，所述杂物槽至少有两个。

进一步地，所述u盘插口至少有两个。

进一步地，所述内置读卡器至少有两个。

本发明的有益效果：在左侧设置了水杯架，避免放在桌面上的水杯被打翻；名片栏可以搁放名片或便签纸等常用纸件；便签槽用于插放备忘录，各种信息直接放置在眼前，具有更好的提醒效果，且不会像粘贴在电脑边框显得杂乱导致工作效率降低；且本办公桌多用收纳盒可以作为大型多端口连接器，连接电脑后可以同时插入多个u盘和储存卡，方便实用，适用于无纸化办公人群，特别是信息处理量大的设计人员及程序员等人群。

附图说明

图1为所述办公桌多用收纳盒的立体示意图；

图2为所述办公桌多用收纳盒的透视俯视图；

图3为所述办公桌多用收纳盒的后视图。

具体实施方式

参照图1至图3对本发明的做进一步的详细描述。

实施例1

一种办公桌多用收纳盒包括收纳部分和支撑部分，收纳部分长40cm、宽15cm、高7cm，支撑部分为高7cm、宽0.5cm的u型支撑腿；

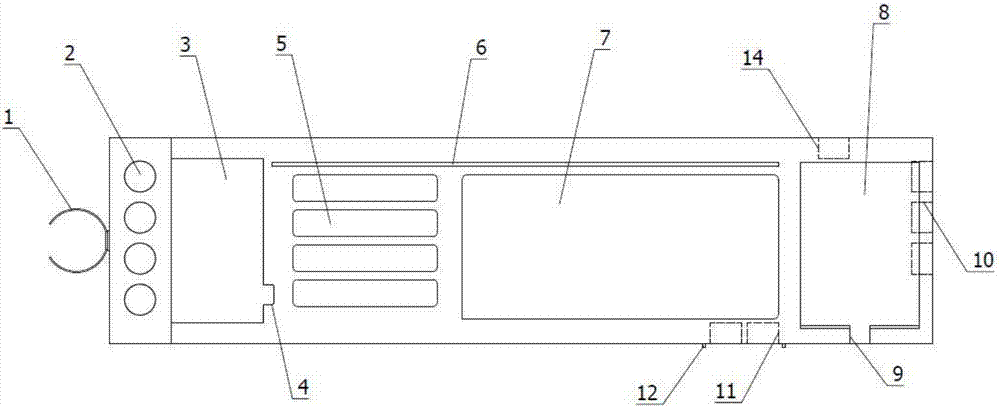

所述收纳部分左侧设有水杯架1，上表面从左至右依次设置有：四个圆柱形插笔孔2，名片栏3，名片栏3的右下方设置有第一凹槽4，四个长方形的杂物槽5、置物盘7，位于杂物槽5和置物盘7后方的便签槽6，所述便签槽6长25cm、深2cm、宽0.3cm，位于置物盘7右侧的手机支架8，所述手机支架8的地面为倾斜度30°的斜面，且前段设有第二凹槽9，所述第二凹槽9宽度大于常规充电线头的平均宽度；在收纳部分前端右侧设置有4个u盘插口11，所述u盘插口11旁边设置有对应的指示灯12，收纳部分的右侧设置有两排三列共6个内置读卡器10，可以直接插入储存卡，在该办公桌多用收纳盒的后方设置有可通过数据线与电脑连接的连接端口14，连接电脑后，u盘插口11和内置读卡器10均可直接使用。

以上所述仅是本发明的优选实施方式，并不是对本发明专利范围的限制，凡属于本发明思路下的技术方案均属于本发明的保护范围。应当指出，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下的若干改进和润饰，这些改进和润饰也应视为本发明的保护范围。

技术特征：

技术总结
本发明公开了一种办公桌多用收纳盒，包括：收纳部分和支撑部分，支撑部分的支撑腿使得收纳部分距离桌面空余一段距离，可以搁置键盘，节约空间；收纳部分由水杯架、内置读卡器、U盘插口、连接端口、插笔孔、名片栏、杂物槽、置物盘、便签槽、手机支架等部分组成，功能强大且分配合理，适用于无纸化办公人群，特别是信息处理量大的设计人员及程序员等人群。

技术研发人员：陈熙悌
受保护的技术使用者：广西钦州胜腾商务有限公司
技术研发日：2017.04.25
技术公布日：2017.08.18
