一种沥水篮及净化水槽的制作方法

本发明属于厨房净化技术领域，涉及一种沥水篮，特别是一种沥水篮及净化水槽。

背景技术：

水槽是一种可盛大量水并用于清洁餐具、食物的设备，而且在水槽中往往会配备沥水篮，用以放置瓜果蔬菜，或者厨具用品，但是，现有普通的沥水篮仅仅只能起到沥水的作用，不能对沥水篮中的瓜果蔬菜或者厨具用品进行净化、杀菌处理，从而降低了食品食用或者厨具使用的安全性以及用户体验，另外，具有净化功能的水槽上净化发生器容易发生堵塞现象，而且不容易清理。

综上所述，需要设计一种能够提高食品或者厨具安全性，且不会发生堵塞净化结构的净化水槽。

技术实现要素：

本发明的目的是针对现有的技术存在上述问题，提出了一种能够提高食品或者厨具安全性，且不会发生堵塞净化结构的净化水槽。

本发明的目的可通过下列技术方案来实现：一种沥水篮，包括：篮体，向下凹陷形成容置空间，用以存放食物或者厨具；净化发生器，安装于篮体上，用以净化杀菌存放于容置空间内的食物或者厨具。

在上述的一种沥水篮中，净化发生器设置于篮体的底部。

在上述的一种沥水篮中，净化发生器螺纹连接于篮体的底部。

在上述的一种沥水篮中，篮体的一侧设置有凸块，且凸块上至少设置有一个触点。

在上述的一种沥水篮中，凸块的背侧可拆卸连接有安装板，其中，触点可拆卸连接于安装板上。

在上述的一种沥水篮中，净化发生器包括：壳体，和与壳体可拆卸连接的卡盘，其中，卡盘上可拆卸连接有电极盘。

在上述的一种沥水篮中，沿卡盘的轴线方向设置有至少一道环形凹槽，内置镶嵌有密封圈。

本发明还提供一种净化水槽，包括：槽体，在槽体上至少设置有一个洗涤槽，且在洗涤槽的一侧设置有触发部，其中，沥水篮嵌装于洗涤槽内，且沥水篮上的触点与触发部相接触。

在上述的一种净化水槽中，触点位于凸块的下表面，触发部位于洗涤槽的上表面，且触点与触发部的连接方式采用上下扣接式连接。

在上述的一种净化水槽中，洗涤槽的槽口处设置有翻边，其中，沥水篮搁置于洗涤槽的翻边上。

在上述的一种净化水槽中，洗涤槽槽口的一侧翻边处至少设置有一个槽孔，且触发部位于槽孔内。

在上述的一种净化水槽中，触发部至少包括一个电极片，并嵌装于槽孔内，与触点接触式连接。

在上述的一种净化水槽中，在水槽防水台的台面上设置有控制面板。

在上述的一种净化水槽中，洗涤槽并排设置有两个。

与现有技术相比，本发明的有益效果：

(1)、本发明提供的一种沥水篮，在篮体上设置净化发生器，对放置于篮体中的食品或者厨具进行净化、杀菌处理，保证食品的食用安全和厨具的使用安全，提高了用户体验，而且净化发生器的安装不影响篮体的正常使用，另外，将净化发生器独立于水槽，且安装于篮体上，解决了长时间使用净化发生器而发生堵塞的问题，而且能够整体的从水槽上拆卸下来，便于后期的安装于维修；

(2)本发明提供的一种净化水槽，在需要使用洗涤槽时，可以整体将装有净化发生器的沥水篮从水槽上取下，而不影响水槽的正常使用，实现了水槽、篮体以及净化发生器的有效集成与便捷分离的安装模式，提高了净化水槽的智能性和灵活性。

附图说明

图1是本发明一种沥水篮的结构示意图。

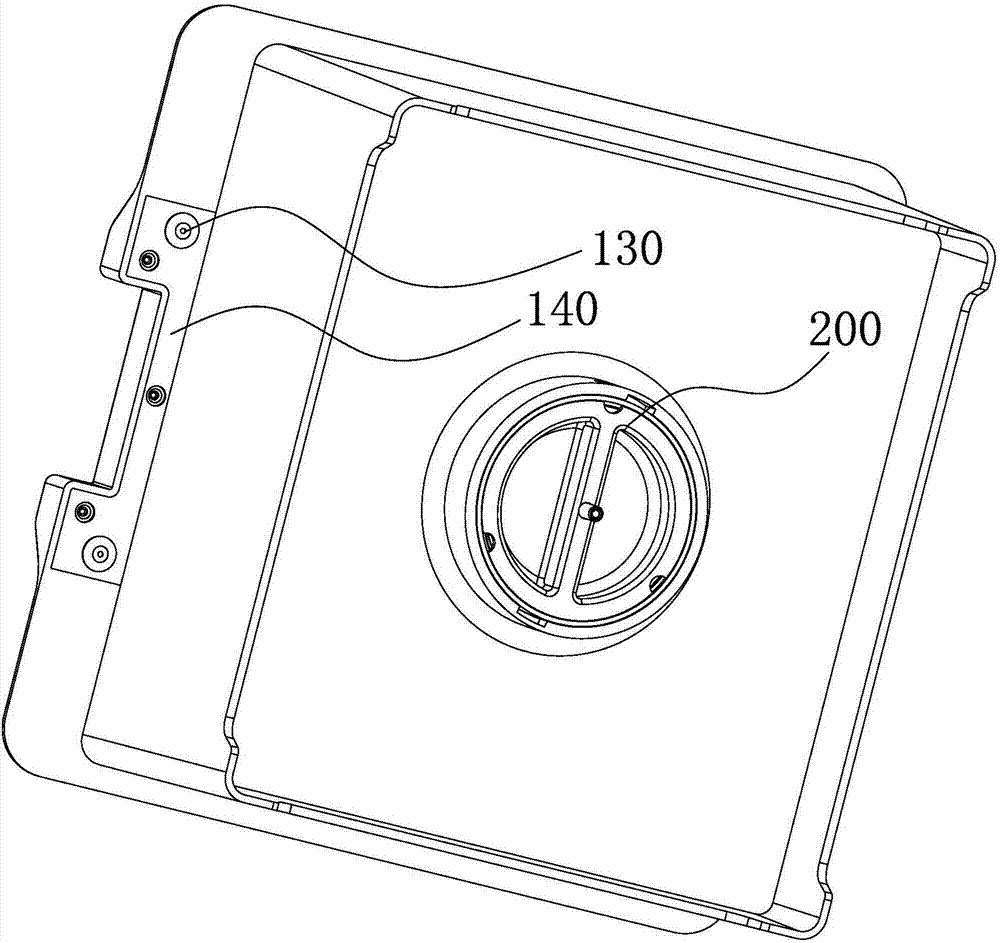

图2是图1所示沥水篮另一视角的结构示意图。

图3是本发明一较佳实施例中净化发生器的结构示意图。

图4是图3所示净化发生器的爆炸图。

图5是本发明一种净化水槽的结构示意图。

图6是图5所示净化水槽的爆炸图。

图中，100、篮体；110、容置空间；120、凸块；130、顶针；140、安装板；200、净化发生器；210、壳体；220、卡盘；221、环形凹槽；230、电极盘；240、密封圈；300、槽体；310、洗涤槽；320、槽孔；330、控制面板。

具体实施方式

以下是本发明的具体实施例并结合附图，对本发明的技术方案作进一步的描述，但本发明并不限于这些实施例。

如图1和图2所示，本发明提供的一种沥水篮，包括：篮体100，向下凹陷形成容置空间110，用以存放食物或者厨具，同时将沥去洗涤后残留于食物或厨具表面的水珠；净化发生器200，安装于篮体100上，用以净化杀菌存放于容置空间110内的食物或者厨具。

本发明提供的一种沥水篮，在篮体100上设置净化发生器200，对放置于篮体100中的食品或者厨具进行净化、杀菌处理，保证食品的食用安全和厨具的使用安全，提高了用户体验，而且净化发生器200的安装不影响篮体100的正常使用，另外，将净化发生器200独立于水槽，且安装于篮体100上，解决了长时间使用净化发生器200而发生堵塞的问题，而且能够整体的从水槽上拆卸下来，便于后期的安装于维修。

优选地，如图1和图2所示，净化发生器200设置于篮体100的底部，从而不增加篮体100在洗涤槽310内的占用空间，进而不需要改变用于安放篮体100的洗涤槽310的规格大小，使得安装有净化发生器200的沥水篮能够适用于不同型号、规格的水槽，扩大了沥水篮的使用范围，另外，将净化发生器200设置于篮体100的底部，避免外物撞击或者碰伤净化发生器200的表面，提高净化发生器200的安全性，延长净化发生器200的使用寿命，同时，将净化发生器200设置于篮体100的底部，不仅可以对篮体100内部的食物或者厨具进行净化、杀菌，而且还可以对洗涤槽310内部空间以及侧壁、底壁进行净化、杀菌，实现双向净化、杀菌，提高净化发生器200的使用率。

进一步优选地，如图1和图2所示，净化发生器200螺纹连接于篮体100的底部，从而保证篮体100底部的平整性，以及拆卸、安装方便，提高放置于篮体100中的食物或者厨具的平稳性，另外，将净化发生器200螺纹连接于篮体100的底部，从而避免净化发生器200被撞击或者碰伤，延长净化发生器200的使用寿命。

优选地，如图1和图2所示，篮体100的一侧设置有凸块120，且凸块120上至少设置有一个触点，作为净化发生器200的触发部位，进一步优选地，触点数量为两个，且对称设置于凸块120的两端，其中，凸块120呈c形结构设置，只有在两个触点同步触发的状态下，净化发生器200才能正常工作，提高了净化发生器200的安全性和稳定性。进一步优选地，触点为顶针130结构设置。

进一步优选地，如图1和图2所示，凸块120的背侧(与容置空间110的开口方向相反)上可拆卸连接有安装板140，其中，顶针130可拆卸连接于安装板140上，当安装板140与净化发生器200从篮体100是上拆卸而下时，原本具有净化功能的沥水篮就成为普通沥水篮，而拆卸而下的净化发生器200可进行单独清理，较为方便。

优选地，如图2、图3以及图4所示，净化发生器200包括：壳体210，和与壳体210可拆卸连接的卡盘220，其中，卡盘220上可拆卸连接有电极盘230，通过电解的方式，净化、杀菌篮体100内的食物或者厨具。进一步优选地，电极盘230由若干个片正极片和若干个负极片交错成型。

进一步优选地，如图2、图3以及图4所示，沿卡盘220的轴线方向设置有至少一道环形凹槽221，内置镶嵌有密封圈240，用以提高净化发生器200的密封性，优选地，环形凹槽221的数量为两道，即相对应的密封圈240的数量也为两个，进一步提高净化发生器200的密封性。

如图2、图4以及图5所示，本发明还提供一种净化水槽，包括：槽体300，在槽体300上至少设置有一个洗涤槽310，且在洗涤槽310的一侧设置有触发部，其中，沥水篮嵌装于洗涤槽310内，且沥水篮上的触点与触发部相接触，实现净化发生器200与净化水槽的对接，通过净化水槽中的控制器驱动净化发生器200工作，从而实现对篮体100内部的食物或者厨具进行净化、杀菌处理。

本发明提供的一种净化水槽，在需要使用洗涤槽310时，可以整体将装有净化发生器200的沥水篮从水槽上取下，而不影响水槽的正常使用，实现了水槽、篮体100以及净化发生器200的有效集成与便捷分离的安装模式，提高了净化水槽的智能性和灵活性。

进一步优选地，如图2、图4以及图5所示，顶针130位于凸块120的下表面，即与沥水篮的容置空间110的开口方向相反，触发部位于洗涤槽310的上表面，即与洗涤槽310的开口方向相同，使得触点与触发部的连接方式采用上下扣接式连接，从而使得沥水篮与水槽的连接更加的可靠。

优选地，如图2、图4以及图5所示，洗涤槽310的槽口处设置有翻边，使得放置于洗涤槽310内的沥水篮搁置于翻边上，一方面，通过翻边来支撑沥水篮，使得沥水篮能够平稳的放置于洗涤槽310内，不易发生倾斜现象，另一方面，使得搁置于翻边上的沥水篮处于悬空状态，避免净化发生器200与洗涤槽310槽底发生接触式碰撞，提高净化发生器200的安全性，而且，悬空设置的沥水篮提高净化发生器200的净化效果。

优选地，如图2、图4以及图5所示，洗涤槽310槽口的一侧翻边处至少设置有一个槽孔320，且触发部位于槽孔320内，当沥水篮的触点与水槽的触发部相接触是，触点嵌装于槽孔320内，从而实现触点与触发部的连接，一方面通过设置槽孔320用以安装触发部，防止触发部处于裸露状态，提高触发部的安全性，另一方面，用以定位沥水篮在洗涤槽310中的位置，防止沥水篮在洗涤槽310内移动，提高沥水篮与水槽之间连接的可靠性。

进一步优选地，如图2、图4以及图5所示，触发部至少包括一个电极片，并嵌装于槽孔320内，与顶针130接触式连接，从而接通净化发生器200的通电回路，通过水槽内的控制器驱动沥水篮底部的净化发生器200工作，实现对篮体100内部的食物或者厨具进行净化、杀菌处理。进一步优选地，电极片的数量为两片，与电极片数量相对应的槽孔320的数量也为两个，即每一槽孔320对应安装一个电极片，使得两片电极片对应两个顶针130，使得沥水篮与水槽之间的连接更加的可靠。进一步优选地，顶针130上设置有弹性件(图中未显示)，使得顶针130与电极片之间的连接更加的紧密、可靠。

优选地，如图2、图4以及图5所示，在水槽防水台的台面上设置有控制面板330，用以控制净化发生器200的开启、关闭以及净化档位，从而提高水槽的智能性，而且还能节约电能的消耗和延长净化发生器200的使用寿命。其中，本发明中所述的净化档位指的是根据净化的速率不同，实现对不同食物或者厨具进行不同档位的净化、杀菌处理。

优选地，如图2、图4以及图5所示，本发明中的洗涤槽310设置为并排的两个，进一步优选为一大一小的两个洗涤槽310，可以满足人们日常生活使用需求，实用性强；而且每个洗涤槽310内可以各设置有一个带有净化发生器200的沥水篮，也可以其中一个洗涤槽310内设置带有净化发生器200的沥水篮，另一个洗涤槽310内直接设置净化发生器200，即直接安装在水槽上，而不与篮体100相结合，其中，带有净化发生器200的沥水篮设置在容积较小的洗涤槽310内；也可以仅仅在容积较小的洗涤槽310内设置带有净化发生器200的沥水篮，而容积较大的洗涤槽310中不设置净化发生器200，仅仅作为普通水槽使用，其中，净化发生器200的安装不仅仅局限于上述三种安装方式，而且上述所述的安装方式可根据用户的需求进行选择，提高了带有净化发生器200的沥水篮的灵活使用性。

本文中所描述的具体实施例仅仅是对本发明精神作举例说明。本发明所属技术领域的技术人员可以对所描述的具体实施例做各种各样的修改或补充或采用类似的方式替代，但并不会偏离本发明的精神或者超越所附权利要求书所定义的范围。
