一种新型智能沙发的制作方法

本发明涉及领域，特别是一种一种新型智能沙发。

背景技术：

随着社会的发展，人们生活水平的不断提高，人们对一些家具有了更高的要求，沙发是每家必不可少的一种家具，现有的沙发功能单一，一些按摩沙发虽然能很好的实现按摩功能，但在按摩时忽略了腿部，再工作时长时间的行走，腿部肌肉紧绷，容易抽筋，因此腿部也是需要放松的，在夏季人们都喜欢躺在沙发上乘凉，利用家中的风扇进行扇热，风扇旋转，有一部分时间会吹不到人员，为了满足市场需求，因此设计一种新型智能沙发十分的必要。

技术实现要素：

本发明的目的是为了解决上述问题，设计了一种新型智能沙发。

实现上述目的本发明的技术方案为一种新型智能沙发，包括沙发本体,所述沙发本体，所述沙发本体内设有按摩机构，所述按摩机构由设置在沙发本体内下表面上的一组一号滑轨、设置在每个一号滑轨上的一号电动小车、设置在每个一号电动小车上表面的一号口型安装架、设置在每个一号口型安装架内下表面且伸缩端为水平方向的电动推杆、设置在每个电动推杆伸缩端上的一号l形安装板、设置在每个一号l形安装板上且伸缩端向上的一号微型液压缸、设置在每个一号微型液压缸伸缩端上的二号口型安装架、设置在每个二号口型安装架内下表面且旋转端为水平方向的一号旋转电机、设置在每个一号旋转电机旋转端上的一号安装块、设置在每个一号安装块上表面的矩形载板、设置在每个矩形载板两侧表面上的矩形安装板、分别设置在每组矩形安装板两相对侧表面的二号滑轨、设置在每个二号滑轨上的二号电动小车、设置在每个二号电动小车侧表面的二号安装块、设置在每个二号安装块侧表面的一号圆形凹槽、设置在每个一号圆形凹槽内且伸缩端为水平方向的微型直线电机和设置在每个微型直线电机伸缩端上的按摩头共同构成的，所述沙发本体一侧表面设有市电接口，所述沙发本体扶手上设有矩形凹槽，所述矩形凹槽内嵌装有控制面板，所述控制面板电源接线端通过导线与市电接口相连接，所述控制面板输出端通过导线分别与一号电动小车、电动推杆、一号微型液压缸、一号旋转电机、二号电动小车和微型直线电机相连接。

所述控制面板的型号为wj-jq02。

所述沙发本体靠背内侧表面上设有三号滑轨，所述三号滑轨上设有三号电动小车，所述三号电动小车上表面设有三号安装块，所述三号安装块上表面中心处加工有二号圆形凹槽，所述二号圆形凹槽内下表面设有旋转端向上的二号旋转电机，所述二号旋转电机旋转端上设有四号安装块，所述四号安装块上表面中心处加工有三号圆形凹槽，所述三号圆形凹槽内下表面设有伸缩端向上的二号微型液压缸，所述二号微型液压缸伸缩端上设有连接杆，所述连接杆一端面上设有二号l形安装板，所述二号l形安装板上设有旋转端为水平方向的微型旋转电机，所述微型旋转电机旋转端上设有固定板，所述固定板侧表面上设有风扇，所述控制面板输出端通过导线分别与三号电动小车、二号旋转电机、二号微型液压缸、微型旋转电机和风扇相连接。

所述沙发本体靠背上表面加工有一号矩形开口，所述一号矩形开口边缘处铰链连接有一号弹性挡门。

所述沙发本体另一侧表面加工有二号矩形开口，所述二号矩形开口边缘处铰链连接有二号弹性挡门。

所述沙发本体下表面设有两组万向轮。

所述每个矩形载板上表面且位于每组矩形安装板之间均设有海绵层。

所述控制面板上套装有保护罩。

所述一号弹性挡门下表面设有一号弹性保护层。

所述二号弹性挡门侧表面设有二号弹性保护层。

利用本发明的技术方案制作的一种新型智能沙发，本装置操作简单，维护成本低，自动化腿部按摩，一对一式全方位风扇散热，能很好的解除腿部的疲劳，体积适中，移动便捷，使用方便。

附图说明

图1是本发明所述一种新型智能沙发的结构示意图；

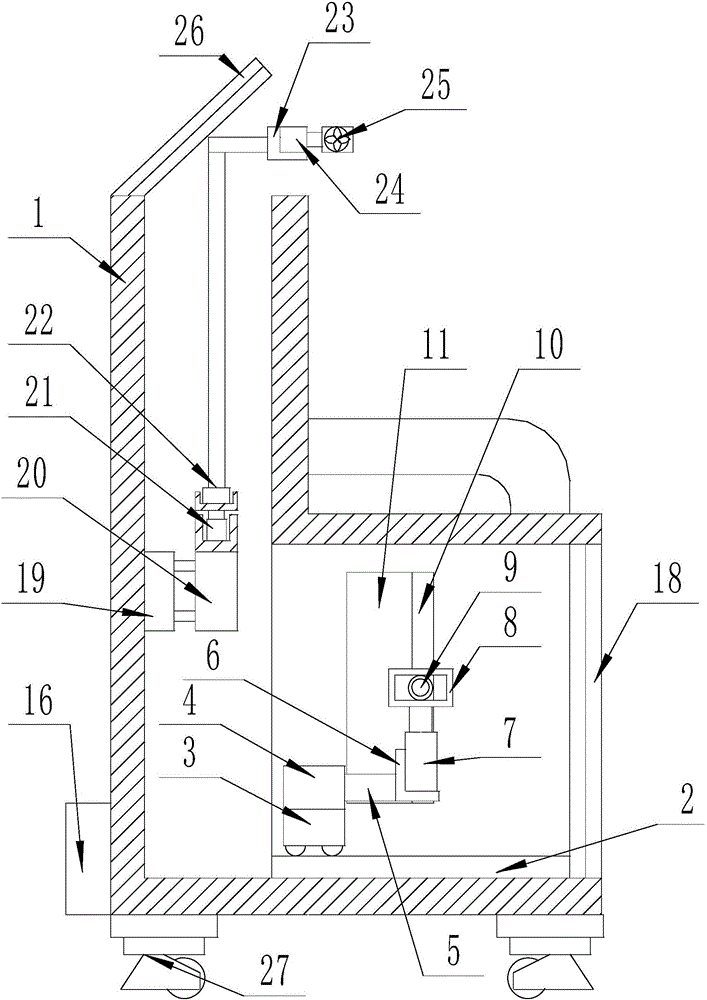

图2是本发明所述一种新型智能沙发的侧视剖面图；

图3是本发明所述一种新型智能沙发的俯视图；

图中，1、沙发本体；2、一号滑轨；3、一号电动小车；4、一号口型安装架；5、电动推杆；6、一号l形安装板；7、一号微型液压缸；8、二号口型安装架；9、一号旋转电机；10、矩形载板；11、矩形安装板；12、二号滑轨；13、二号电动小车；14、微型直线电机；15、按摩头；16、市电接口；17、控制面板；18、二号弹性挡门；19、三号滑轨；20、三号电动小车；21、二号旋转电机；22、二号微型液压缸；23、二号l形安装板；24、微型旋转电机；25、风扇；26、一号弹性挡门；27、万向轮；28、保护罩；29、海绵层。

具体实施方式

下面结合附图对本发明进行具体描述，如图1-3所示，一种新型智能沙发，包括沙发本体(1),所述沙发本体(1)，所述沙发本体(1)内设有按摩机构，所述按摩机构由设置在沙发本体(1)内下表面上的一组一号滑轨(2)、设置在每个一号滑轨(2)上的一号电动小车(3)、设置在每个一号电动小车(3)上表面的一号口型安装架(4)、设置在每个一号口型安装架(4)内下表面且伸缩端为水平方向的电动推杆(5)、设置在每个电动推杆(5)伸缩端上的一号l形安装板(6)、设置在每个一号l形安装板(6)上且伸缩端向上的一号微型液压缸(7)、设置在每个一号微型液压缸(7)伸缩端上的二号口型安装架(8)、设置在每个二号口型安装架(8)内下表面且旋转端为水平方向的一号旋转电机(9)、设置在每个一号旋转电机(9)旋转端上的一号安装块、设置在每个一号安装块上表面的矩形载板(10)、设置在每个矩形载板(10)两侧表面上的矩形安装板(11)、分别设置在每组矩形安装板(11)两相对侧表面的二号滑轨(12)、设置在每个二号滑轨(12)上的二号电动小车(13)、设置在每个二号电动小车(13)侧表面的二号安装块、设置在每个二号安装块侧表面的一号圆形凹槽、设置在每个一号圆形凹槽内且伸缩端为水平方向的微型直线电机(14)和设置在每个微型直线电机(14)伸缩端上的按摩头(15)共同构成的，所述沙发本体(1)一侧表面设有市电接口(16)，所述沙发本体(1)扶手上设有矩形凹槽，所述矩形凹槽内嵌装有控制面板(17)，所述控制面板(17)电源接线端通过导线与市电接口(16)相连接，所述控制面板(17)输出端通过导线分别与一号电动小车(3)、电动推杆(5)、一号微型液压缸(7)、一号旋转电机(9)、二号电动小车(13)和微型直线电机(14)相连接；所述控制面板(17)的型号为wj-jq02；所述沙发本体(1)靠背内侧表面上设有三号滑轨(19)，所述三号滑轨(19)上设有三号电动小车(20)，所述三号电动小车(20)上表面设有三号安装块，所述三号安装块上表面中心处加工有二号圆形凹槽，所述二号圆形凹槽内下表面设有旋转端向上的二号旋转电机(21)，所述二号旋转电机(21)旋转端上设有四号安装块，所述四号安装块上表面中心处加工有三号圆形凹槽，所述三号圆形凹槽内下表面设有伸缩端向上的二号微型液压缸(22)，所述二号微型液压缸(22)伸缩端上设有连接杆，所述连接杆一端面上设有二号l形安装板(23)，所述二号l形安装板(23)上设有旋转端为水平方向的微型旋转电机(24)，所述微型旋转电机(24)旋转端上设有固定板，所述固定板侧表面上设有风扇(25)，所述控制面板(17)输出端通过导线分别与三号电动小车(20)、二号旋转电机(21)、二号微型液压缸(22)、微型旋转电机(24)和风扇(25)相连接；所述沙发本体(1)靠背上表面加工有一号矩形开口，所述一号矩形开口边缘处铰链连接有一号弹性挡门(26)；所述沙发本体(1)另一侧表面加工有二号矩形开口，所述二号矩形开口边缘处铰链连接有二号弹性挡门(18)；所述沙发本体(1)下表面设有两组万向轮(27)；所述每个矩形载板(10)上表面且位于每组矩形安装板(11)之间均设有海绵层(29)；所述控制面板(17)上套装有保护罩(28)；所述一号弹性挡门(26)下表面设有一号弹性保护层；二号弹性挡门(18)侧表面设有二号弹性保护层。

本实施方案的特点为，沙发本体内设有按摩机构，按摩机构由设置在沙发本体内下表面上的一组一号滑轨、设置在每个一号滑轨上的一号电动小车、设置在每个一号电动小车上表面的一号口型安装架、设置在每个一号口型安装架内下表面且伸缩端为水平方向的电动推杆、设置在每个电动推杆伸缩端上的一号l形安装板、设置在每个一号l形安装板上且伸缩端向上的一号微型液压缸、设置在每个一号微型液压缸伸缩端上的二号口型安装架、设置在每个二号口型安装架内下表面且旋转端为水平方向的一号旋转电机、设置在每个一号旋转电机旋转端上的一号安装块、设置在每个一号安装块上表面的矩形载板、设置在每个矩形载板两侧表面上的矩形安装板、分别设置在每组矩形安装板两相对侧表面的二号滑轨、设置在每个二号滑轨上的二号电动小车、设置在每个二号电动小车侧表面的二号安装块、设置在每个二号安装块侧表面的一号圆形凹槽、设置在每个一号圆形凹槽内且伸缩端为水平方向的微型直线电机和设置在每个微型直线电机伸缩端上的按摩头共同构成的，沙发本体一侧表面设有市电接口，沙发本体扶手上设有矩形凹槽，矩形凹槽内嵌装有控制面板，控制面板电源接线端通过导线与市电接口相连接，控制面板输出端通过导线分别与一号电动小车、电动推杆、一号微型液压缸、一号旋转电机、二号电动小车和微型直线电机相连接，本装置操作简单，维护成本低，自动化腿部按摩，一对一式全方位风扇散热，能很好的解除腿部的疲劳，体积适中，移动便捷，使用方便。

在本实施方案中，运行装置时，接通电源，通过控制面板输入工作指令，按摩腿部时一组一号电动小车通过一组一号滑轨带动电动推杆水平移动，一组电动推杆带动一号l形安装板水平推动把二号弹性挡门推开，一组一号旋转电机旋转带动矩形载板进行转动，每个矩形载板上安均装有一组矩形安装板，每个矩形安装板上的二号电动小车通过二号滑轨进行水平方向的移动，每个二号电动小车侧表面的微型直线电机均带动按摩头进行水平方向的运动，实现腿部按摩的功能，在散热时，三号电动小车通过三号滑轨进行水平方向的运动，三号电动小车上表面的二号微型液压缸推动连接杆向上运动，上升到适当的位置事二号旋转电机带动连接杆旋转，使连接杆位于使用者的上方，微型旋转电机带动风扇转动调节位置，实现全方位散热的功能，使用完毕后，一组一号电动小车退回到原来的位置，每个电动推杆收缩，每个一号微型液压缸下降，每个一号旋转电机均带动矩形载板旋转使其竖直，二号弹性挡门关闭，三号电动小车上的二号旋转电机带动连接杆旋转使其与一号矩形开口相对应，二号微型液压缸下降，一号弹性挡门关闭，保护罩保护控制面板，海绵层在腿部按摩时进行腿部的承载保护，本装置的经济使用价值大于其生产制造成本。

上述技术方案仅体现了本发明技术方案的优选技术方案，本技术领域的技术人员对其中某些部分所可能做出的一些变动均体现了本发明的原理，属于本发明的保护范围之内。
