一种自动称重的中药柜的制作方法

本发明属于医疗用具技术领域，具体地讲是一种自动称重的中药柜。

背景技术：

我国的中医博大精深，中药药方针对不同的人和病，同一味药在不同处方中差别较大，因此不同的病人都需要单独开处方抓药，一般一个中药处方中含有数个中草药，甚至数十个，而药剂师抓药时，使用“手抓戥称”，耗用人工多、效率低、称不准、分不匀、复核难、损耗大，一个药柜中存放有上百种中草药，找药也成了一大难题，劳动强度大，易出现差错。因此，针对医院散装中草药装药、存储、抓药，完全有必要设计制造一种能够降低劳动强度、提高药品存储、发放效率和准确率、降低中草药抓药成本的中药柜。

技术实现要素：

针对上述存在的技术问题，本发明的目的是：提出了一种有效降低劳动强度、提高抓药准确率的中药柜。

本发明的技术解决方案是这样实现的：一种自动称重的中药柜，包括柜体、依次设置在柜体上的多个储药装置和操控装置；所述每个储药装置包括储药抽屉、称重箱和下药口；所述每个储药抽屉滑动镶嵌在柜体内；所述储药抽屉的下端中部开设有下药口，其下药口上设置有电动控制开合的阀门；所述每个储药抽屉下方对应设置有一个称重箱，且下药口连通储药抽屉和称重箱；所述称重箱的底端设有称重器；所述操控装置与每个下药口的阀门、称重器均电连接；所述操控装置上设置有功能按键。

优选的，所述储药抽屉的内腔的下侧呈下窄上宽的漏斗状，最低端位于下药口处。

优选的，所述柜体的后侧设置有电源接线，所述电源接线上设置有电源线插头。

优选的，所述操控装置上还设置有显示屏。

优选的，所述下药口呈小圆孔漏筛状或菱形栅格状。

优选的，所述储药抽屉前侧还设置有品名显示板。

优选的，所述储药抽屉和称重箱的前侧均设有拉手。

由于上述技术方案的运用，本发明与现有技术相比具有下列优点：

本发明的自动称重的中药柜，结构简单，设计合理，通过功能按键输入药材品名和所需重量，即可控制相应的储药抽屉的下药口被打开药材在重力作用下向下掉落至下方的称重箱中，当称重器称到药材重量达到指定要求后下药口关闭，显示面板上显示称重结束，即可打开称重箱将药材取出，有效降低药剂师劳动强度、提高抓药的准确度。

附图说明

下面结合附图对本发明技术方案作进一步说明：

附图1是本发明的结构示意图；

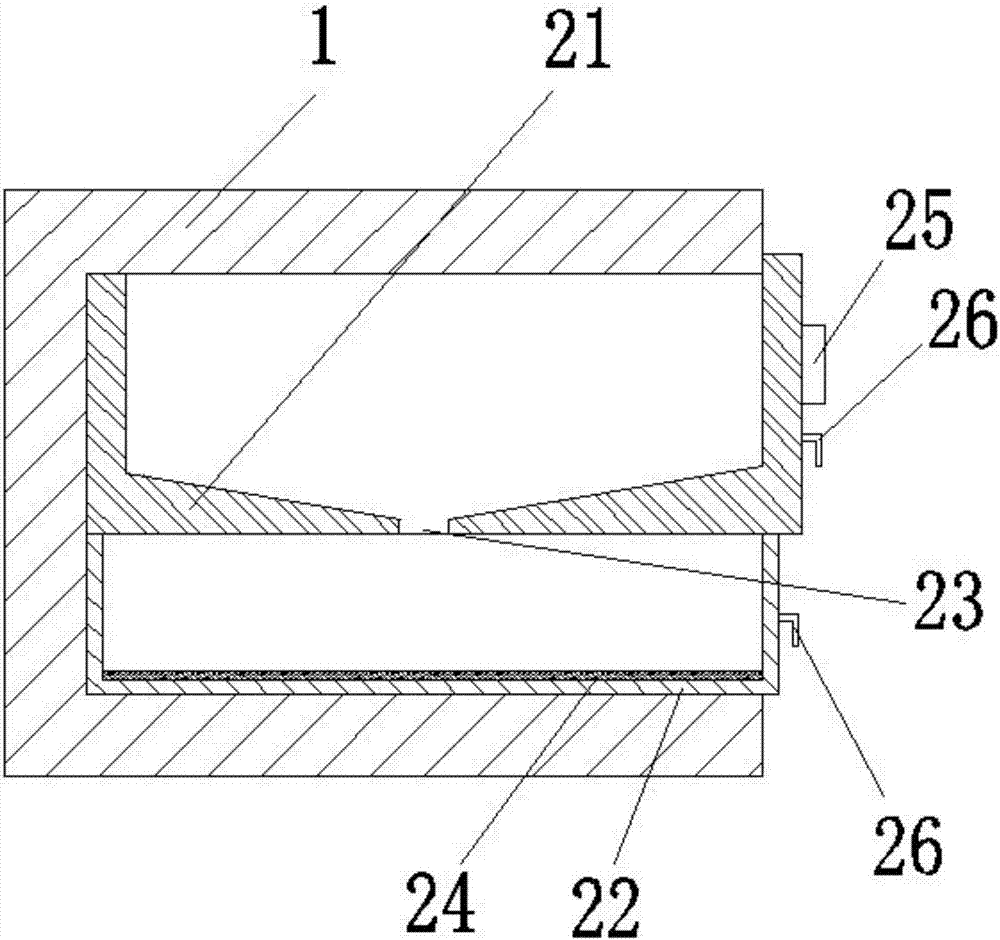

附图2是本发明中储药装置的结构示意图。

具体实施方式

下面结合附图来说明本发明。

本发明的一种自动称重的中药柜，如附图1-2所示，包括柜体1、依次设置在柜体1上的多个储药装置2和操控装置3；所述每个储药装置2包括储药抽屉21、称重箱22和下药口23；所述每个储药抽屉21滑动镶嵌在柜体1内；所述储药抽屉21的下端中部开设有下药口23，其下药口23上设置有电动控制开合的阀门；所述每个储药抽屉21下方对应设置有一个称重箱22，且下药口23连通储药抽屉21和称重箱22；所述称重箱22的底端设有称重器24；所述操控装置3与每个下药口23的阀门、称重器24均电连接；所述操控装置3上设置有功能按键31和显示屏32；所述柜体1的后侧设置有电源接线13，所述电源接线13上设置有电源线插头14。

进一步的说明，所述储药抽屉21的内腔的下侧呈下窄上宽的漏斗状，最低端位于下药口23处，为了方便储药抽屉21中的药材在重力作用下积攒在下药口的上方。

进一步的说明，所述下药口23呈小圆孔漏筛状或菱形栅格状，小圆孔漏筛状适用于粉末状药材，菱形栅格状适用于块状药材，菱形栅格状的菱形孔也可设置成大小不一的多种，以便适用于多种药材。

进一步的说明，所述储药抽屉21前侧还设置有品名显示板25，方便取药时药剂师肉眼核对药材是否正确。

进一步的说明，所述储药抽屉21和称重箱22的前侧均设有拉手26，用于方便抽拉储药抽屉21和称重箱22。

本发明的中药柜的工作原理是：通过功能按键输入药材品名和所需重量，即可控制相应的储药抽屉的下药口被打开药材在重力作用下向下掉落至下方的称重箱中，当称重器称到药材重量达到指定要求后下药口关闭，显示面板上显示称重结束，即可打开称重箱将药材取出，因此该中药柜有效降低药剂师劳动强度、提高抓药的准确度。

上述实施例只为说明本发明的技术构思及特点，其目的在于让熟悉此项技术的人士能够了解本发明的内容并加以实施，并不能以此限制本发明的保护范围，凡根据本发明精神实质所作的等效变化或修饰，都应涵盖在本发明的保护范围内。

技术特征：

技术总结
本发明公开了一种自动称重的中药柜，包括柜体、依次设置在柜体上的多个储药装置和操控装置；所述每个储药装置包括储药抽屉、称重箱和下药口；所述每个储药抽屉）滑动镶嵌在柜体内；所述储药抽屉的下端中部开设有下药口，其下药口上设置有电动控制开合的阀门；所述每个储药抽屉下方对应设置有一个称重箱，且下药口连通储药抽屉和称重箱；所述称重箱的底端设有称重器；所述操控装置与每个下药口的阀门、称重器均电连接；所述操控装置上设置有功能按键。本发明的中药柜，结构简单，设计合理，通过功能按键输入药材品名和重量即可得到在称重箱得到所需重量的药材，拉开称重箱取出药材，快速便捷，有效降低药剂师劳动强度、提高抓药的准确度。

技术研发人员：吴永华
受保护的技术使用者：苏州朗睿杰自动化科技有限公司
技术研发日：2017.05.31
技术公布日：2017.08.04
