一种能够折叠的家用电器展示台的制作方法

本发明涉及家用电器展示台技术领域，尤其涉及一种能够折叠的家用电器展示台。

背景技术：

家用电器（hea）主要指在家庭及类似场所中使用的各种电器和电子器具。又称民用电器、日用电器。家用电器使人们从繁重、琐碎、费时的家务劳动中解放出来，为人类创造了更为舒适优美、更有利于身心健康的生活和工作环境，提供了丰富多彩的文化娱乐条件，已成为现代家庭生活的必需品。家用电器问世已有近百年历史，美国被认为是家用电器的发祥地。家用电器的范围，各国不尽相同，世界上尚未形成统一的家用电器分类法，有的国家将照明器具列为家用电器的一类，将声像电器列入文娱器具，而文娱器具还包括电动电子玩具。家用电器在展示的时候经常使用到展示台，但是现存在的展示台多为固定结构，展示结束后整体体积过大，不便于运输，满足不了用户的使用需求。

技术实现要素：

本发明的目的是为了解决现有技术中存在的缺点，而提出的一种能够折叠的家用电器展示台。

为了实现上述目的，本发明采用了如下技术方案：

一种能够折叠的家用电器展示台，包括展示台本体，所述展示台本体上对称设有固定座，所述固定座的顶端开设有固定凹槽，所述固定凹槽内活动设有转动轴，所述转动轴上套设有放置板，且放置板延伸至固定座外，所述放置板的顶端设有磁铁，且固定座的上方设有铁块，所述铁块设于展示台本体上，所述放置板上开设有放置凹槽，所述放置凹槽相对称的内壁上设有固定块，所述固定块为中空结构，所述固定块的内壁上设有复位弹簧，所述复位弹簧的一端连接有活动柱，且活动柱延伸至固定块外，所述固定块的内壁两侧对称设有定位条，且定位块靠近活动柱的一侧开设有定位槽，所述活动柱的两侧对称设有定位块，所述定位块活动设于定位槽内，所述活动柱延伸至固定块外的一端连接有挤压板。

优选的，所述挤压板远离活动柱的一侧设有硅胶层，且硅胶层通过胶水粘贴于挤压板上。

优选的，所述固定块上开设有第一槽口，且活动柱通过第一槽口延伸至固定块外，所述活动柱活动设于第一槽口内。

优选的，所述复位弹簧上套设有软性保护套，所述软性保护套的一端设于固定块的内壁上，且软性保护套的另一端设于活动柱上。

优选的，所述展示台本体上对称开设有第一螺纹孔，且固定座通过第一锁紧螺栓安装于展示台本体上。

优选的，所述第一螺纹孔的上方开设有第二螺纹孔，且铁块通过第二锁紧螺栓安装于展示台本体上。

优选的，所述第一锁紧螺栓和第二锁紧螺栓的型号相同。

优选的，所述固定凹槽的内壁上开设有转动凹槽，且转动轴活动设于转动凹槽内。

与现有技术相比，本发明的有益效果是：

本发明中，通过增加固定座、固定凹槽、转动轴、放置板、磁铁和铁块，利用转动轴活动设于固定凹槽内，能够快速旋转放置板，同时利用磁铁和铁块吸附固定放置板，能够减小展示台本体的体积，同时通过增加放置凹槽、固定块、复位弹簧、活动柱、定位条、定位槽、定位块和挤压板，利用复位弹簧的弹性形变使得挤压板活动设于放置凹槽内，从而能够固定不同体积的家用电器，避免在展示的过程中家用电器发生摔坏的情况，本发明结构简单，生产成本低，操作方便，能够减小展示台本体的体积，便于运输，同时能够固定不同体积的家用电器，避免在展示的过程中家用电器发生摔坏的情况，满足用户的使用需求。

附图说明

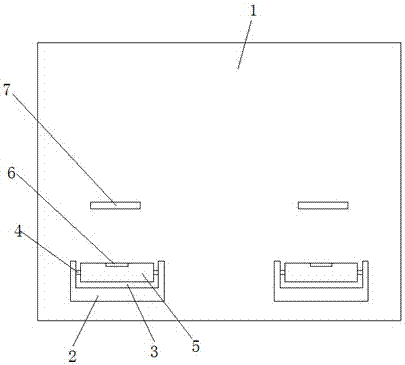

图1为本发明提出的一种能够折叠的家用电器展示台的结构示意图。

图2为本发明提出的一种能够折叠的家用电器展示台的放置板结构示意图。

图3为本发明提出的一种能够折叠的家用电器展示台的固定块结构示意图。

图中：1展示台本体、2固定座、3固定凹槽、4转动轴、5放置板、6磁铁、7铁块、8放置凹槽、9固定块、10复位弹簧、11活动柱、12定位条、13定位槽、14定位块、15挤压板。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。

参照图1-3，一种能够折叠的家用电器展示台，包括展示台本体1，展示台本体1上对称设有固定座2，固定座2的顶端开设有固定凹槽3，固定凹槽3内活动设有转动轴4，转动轴4上套设有放置板5，且放置板5延伸至固定座2外，放置板5的顶端设有磁铁6，且固定座2的上方设有铁块7，铁块7设于展示台本体1上，放置板5上开设有放置凹槽8，放置凹槽8相对称的内壁上设有固定块9，固定块9为中空结构，固定块9的内壁上设有复位弹簧10，复位弹簧10的一端连接有活动柱11，且活动柱11延伸至固定块9外，固定块9的内壁两侧对称设有定位条12，且定位块12靠近活动柱11的一侧开设有定位槽13，活动柱11的两侧对称设有定位块14，定位块14活动设于定位槽13内，活动柱11延伸至固定块9外的一端连接有挤压板15，挤压板15远离活动柱11的一侧设有硅胶层，且硅胶层通过胶水粘贴于挤压板15上，固定块9上开设有第一槽口，且活动柱11通过第一槽口延伸至固定块9外，活动柱11活动设于第一槽口内，复位弹簧1上套设有软性保护套，软性保护套的一端设于固定块9的内壁上，且软性保护套的另一端设于活动柱11上，展示台本体1上对称开设有第一螺纹孔，且固定座2通过第一锁紧螺栓安装于展示台本体1上，第一螺纹孔的上方开设有第二螺纹孔，且铁块7通过第二锁紧螺栓安装于展示台本体1上，第一锁紧螺栓和第二锁紧螺栓的型号相同，固定凹槽4的内壁上开设有转动凹槽，且转动轴4活动设于转动凹槽内。

使用的时候，手动按压挤压板15，挤压板15挤压活动柱11，活动柱11挤压复位弹簧10，复位弹簧10弹性收缩，活动柱11带动定位块14在定位槽13内活动，将家用电器放置到放置凹槽8内，松开挤压板15，复位弹簧10弹性伸长，复位弹簧10通过活动柱11带动挤压板15移动，挤压板15挤压并固定家用电器，家用电器展示完成后，手动按压挤压板15，挤压板15挤压活动柱11，活动柱11挤压复位弹簧10，复位弹簧10弹性收缩，活动柱11带动定位块14在定位槽13内活动，挤压板15和家用电器分离，从放置凹槽8内取出家用电器，同时旋转放置板5，放置板5通过转动轴4在固定凹槽3内活动，旋转90°后，磁铁6吸附铁块7，从而固定放置板5，本发明结构简单，生产成本低，操作方便，能够减小展示台本体1的体积，便于运输，同时能够固定不同体积的家用电器，避免在展示的过程中家用电器发生摔坏的情况，满足用户的使用需求。

以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。

技术特征：

技术总结
本发明公开了一种能够折叠的家用电器展示台，包括展示台本体，所述展示台本体上对称设有固定座，所述固定座的顶端开设有固定凹槽，所述固定凹槽内活动设有转动轴，所述转动轴上套设有放置板，且放置板延伸至固定座外，所述放置板的顶端设有磁铁，且固定座的上方设有铁块，所述铁块设于展示台本体上，所述放置板上开设有放置凹槽，所述放置凹槽相对称的内壁上设有固定块，所述固定块为中空结构，所述固定块的内壁上设有复位弹簧。本发明结构简单，生产成本低，操作方便，能够减小展示台本体的体积，便于运输，同时能够固定不同体积的家用电器，避免在展示的过程中家用电器发生摔坏的情况，满足用户的使用需求。

技术研发人员：王焱华
受保护的技术使用者：王焱华
技术研发日：2017.06.22
技术公布日：2017.10.03
