一种环保工具的制作方法

本发明涉及一种环保设备领域，具体涉及一种环保工具。

背景技术：

环保工具是环保人员处理垃圾的必需品，而日常生活中，最常见的就是环保人员手里拿着一个垃圾夹物器，而一般他们手里拿着的垃圾夹物器就是由可折叠杆和一个夹子构成的，该种夹物器夹体积较大的垃圾还行，但是对于一些体积较小的垃圾就不能使用了，例如树叶、小纸屑等等，而且一般夹物器上还没有自带扫帚的结构，很不方便，因此需要设计一种环保工具来解决此类问题。

技术实现要素：

本发明提供了一种环保工具,解决了现实生活中垃圾夹物器的单一性问题。

为了解决上述技术问题，本发明提供了如下的技术方案：

本发明一种环保工具，包括把手、第一长杆、第二长杆、夹子、第一固定耳、按钮、第二固定耳、扫帚杆、扫帚头、伸缩杆、钉子、固定块、旋转轴、控制板、驱动器和驱动杆，所述把手的一侧设有所述驱动器，所述驱动器连接所述驱动杆，所述驱动杆贯穿所述第一长杆和所述第二长杆与所述夹子固定连接，所述把手的一端通过紧固件固定连接所述第一长杆的一端，所述第一长杆的内部设有所述控制板，所述第一长杆的另一端通过紧固件连接所述固定块的一端，所述固定块上设有所述按钮，所述固定块的另一端通过紧固件固定连接所述第二长杆的一端，所述第二长杆的内部嵌有所述伸缩杆的一端，所述伸缩杆的另一端安装有所述钉子，所述第二长杆的另一端通过紧固件连接所述夹子，所述第一长杆的一侧设有所述第一固定耳，所述第二长杆上设有所述第二固定耳，所述第一固定耳与所述第二固定耳上安装有所述扫帚杆，所述扫帚杆通过所述旋转轴活动连接所述扫帚头。

作为本发明优选的一种技术方案，所述按钮与所述控制板之间电性连接。

作为本发明优选的一种技术方案，所述第一固定耳与所述第一长杆之间固定连接，所述第二固定耳与所述第二长杆之间固定连接。

作为本发明优选的一种技术方案，所述夹子的夹口内侧设有齿锯。

作为本发明优选的一种技术方案，所述把手与所述第一长杆的一端固定连接，所述夹子与所述第二长杆的一端固定连接。

本发明的有益效果是：该种环保工具，结合了夹子、钉子和扫帚与一体，使得该工具打扫起来更方便，卫生弄的更彻底、更干净一些，而且该种工具中的三个用具使用起来互不影响，更重要的携带也很方便。

附图说明

附图用来提供对本发明的进一步理解，并且构成说明书的一部分，与本发明的实施例一起用于解释本发明，并不构成对本发明的限制。在附图中：

图1是本发明结构示意图；

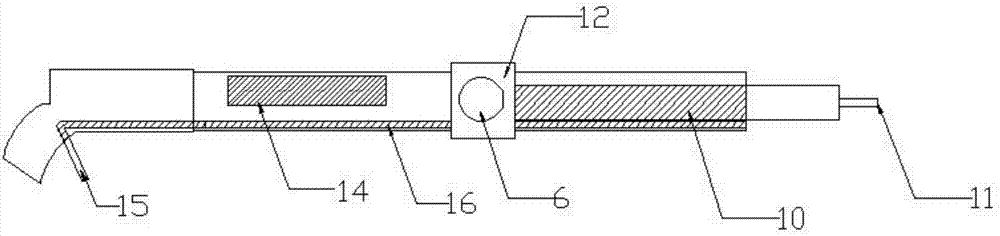

图2是本发明内部结构局部示意图；

图3是扫帚结构示意图；

图中：1、把手；2、第一长杆；3、第二长杆；4、夹子；5、第一固定耳；6、按钮；7、第二固定耳；8、扫帚杆；9、扫帚头；10、伸缩杆；11、钉子；12、固定块；13、旋转轴；14、控制板；15、驱动器；16、驱动杆。

具体实施方式

以下结合附图对本发明的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本发明，并不用于限定本发明。

实施例：

如图1-3所示，本发明环保工具，包括把手1、第一长杆2、第二长杆3、夹子4、第一固定耳5、按钮6、第二固定耳7、扫帚杆8、扫帚头9、伸缩杆10、钉子11、固定块12、旋转轴13、控制板14、驱动器15和驱动杆16，把手1的一侧设有驱动器15，驱动器15连接驱动杆16，驱动杆16贯穿第一长杆2和第二长杆3与夹子4固定连接，把手1的一端通过紧固件固定连接第一长杆2的一端，第一长杆3的内部设有控制板14，第一长杆1的另一端通过紧固件连接固定块12的一端，固定块12上设有按钮6，固定块12的另一端通过紧固件固定连接第二长杆3的一端，第二长杆3的内部嵌有伸缩杆10的一端，伸缩杆10的另一端安装有钉子11，第二长杆3的另一端通过紧固件连接夹子4，第一长杆2的一侧设有第一固定耳5，第二长杆3上设有第二固定耳7，第一固定耳5与第二固定耳7的安装有扫帚杆8，扫帚杆8通过旋转轴13活动连接扫帚头9。

按钮6与控制板14之间电性连接，形成一个闭合电路。

第一固定耳5与第一长杆2之间固定连接，第二固定耳7与第二长杆3之间固定连接，防止掉落。

夹子4的夹口内侧设有齿锯，主要是为了夹住罐子，不掉落。

把手1与第一长杆2的一端固定连接，夹子4与第二长杆3的一端固定连接。

具体的，使用时，使用该种环保工具时，把把手1的驱动器15向上提，此时驱动器15带动驱动杆16，驱动杆16带动夹子4，夹子4就可以夹住垃圾，如果是一些不易夹住的垃圾的时候，我们就可以按下按钮6，此时伸缩杆10拉伸，利用伸缩杆10前端的钉子11来处理垃圾，同时，我们还可以通过第一固定耳5和第二固定耳7把扫帚取下来，利用扫帚来打扫卫生。

该种发明的有益效果：该种环保工具，结合了夹子4、钉子11和扫帚与一体，使得该工具打扫起来更方便，卫生弄的更彻底、更干净一些，而且该种工具中的三个用具使用起来互不影响，更重要的携带也很方便。

最后应说明的是：以上所述仅为本发明的优选实施例而已，并不用于限制本发明，尽管参照前述实施例对本发明进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。

技术特征：

技术总结
本发明公开了一种环保工具，把手的一侧设有驱动器，驱动器连接驱动杆，驱动杆贯穿第一长杆和第二长杆与夹子固定连接，把手的一端通过紧固件固定连接第一长杆的一端，第一长杆的内部设有控制板，第一长杆的另一端通过紧固件连接固定块的一端，固定块上设有按钮，固定块的另一端通过紧固件固定连接第二长杆的一端，第二长杆的内部嵌有伸缩杆的一端，伸缩杆的另一端安装有钉子，第二长杆的另一端通过紧固件连接夹子，第一固定耳与第二固定耳上安装有扫帚杆，扫帚杆通过旋转轴活动连接扫帚头,该种环保工具，结合了夹子、钉子和扫帚与一体，打扫起来更方便，而且该种工具中的三个用具使用起来互不影响，更重要的携带也很方便。

技术研发人员：郑堂勇
受保护的技术使用者：郑堂勇
技术研发日：2017.07.11
技术公布日：2017.09.15
