一种具有伸缩杆的除螨吸尘器的制作方法

本发明涉及除螨吸尘器技术领域，尤其涉及一种具有伸缩杆的除螨吸尘器。

背景技术：

螨虫属于节肢动物门蛛形纲蜱螨亚纲的一类体型微小的动物，身体大小一般都在0.5毫米左右，有些小到0.1毫米，大多数种类小于1毫米，螨虫和蜘蛛同属蛛形纲，成虫有4对足，一对触须，无翅和触角，身体结构有别于昆虫，虫体分为颚体和躯体，颚体由口器和颚基组成，躯体分为足体和末体，螨康躯体和足上有许多毛，有的毛还非常长，前端有口器，食性多样，如头皮屑等。

螨虫通常会在阴暗潮湿的地方大量滋生，在家居生活中，对于螨虫的去除工作尤为重要，然而现有的除螨吸尘器往往不便于对床底及其一些拐角进行除螨处理，通常需要人弯腰进行除螨吸尘器的位置调节，工作量较大，操作麻烦，其次，现有的带有伸缩杆的除螨吸尘器上的伸缩杆通常是与除螨吸尘器固定连接在一起，无法分离，在放置时会占用大量空间。

技术实现要素：

本发明的目的是为了解决现有技术中存在的缺点，而提出的一种具有伸缩杆的除螨吸尘器。

为了实现上述目的，本发明采用了如下技术方案：一种具有伸缩杆的除螨吸尘器，包括除螨吸尘器本体、旋转块和伸缩杆，所述除螨吸尘器本体的顶部一侧设置有握把，且除螨吸尘器本体的一侧中间位置处焊接有固定块，所述固定块的一侧设置有信号接收器，且固定块的内部固定连接有步进电机，所述步进电机通过传动轴与旋转块传动连接，所述旋转块的顶部通过转轴与旋转套转动连接，且旋转套通过螺纹与伸缩杆螺旋嵌套连接，所述伸缩杆的顶部设置有握杆，且握杆的内部设置有信号发射器。

作为上述技术方案的进一步描述：

所述握杆的外部一侧设置有控制步进电机工作的旋钮。

作为上述技术方案的进一步描述：

所述握杆上设置有防滑橡胶。

作为上述技术方案的进一步描述：

所述伸缩杆的底杆的直径与螺旋套的内径大小相等。

作为上述技术方案的进一步描述：

所述固定块的内部设置有中央控制处理器，且信号接收器的输出端通过导线与中央控制处理器的输入端电性连接，同时，中央控制处理器的输出端通过导线与步进电机的输入端电性连接。

本发明中，首先，除螨吸尘器本体的一侧焊接有固定块，固定块的内部固定连接有步进电机，且步进电机通过传动轴与旋转块传动连接，通过步进电机的传动作用，固定块能够带动除螨吸尘器进行位置调整，故而可以控制除螨吸尘器在床底及其一些空间狭小的环境中灵活的调整除螨位置，给生活带来方便，提高了除螨效率，其次，伸缩杆是通过底部开设的螺纹与螺旋套螺旋嵌套连接的，通过这种螺旋固定方式，便于伸缩杆的拆卸，减小除螨吸尘器的占用空间，便于存放。

附图说明

图1为本发明提出的一种具有伸缩杆的除螨吸尘器结构示意图；

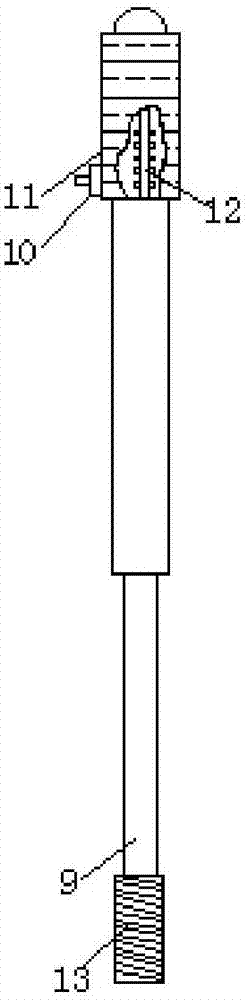

图2为本发明具有伸缩杆的除螨吸尘器的伸缩杆的结构示意图。

图例说明：

1-除螨吸尘器本体、2-握把、3-固定块、4-步进电机、5-信号接收器、6-旋转块、7-转轴、8-螺旋套、9-伸缩杆、10-旋钮、11-握杆、12-信号发射器、13-螺纹。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。

参照图1-2，一种具有伸缩杆的除螨吸尘器，包括除螨吸尘器本体1、旋转块6和伸缩杆9，除螨吸尘器本体1的顶部一侧设置有握把2，且除螨吸尘器本体1的一侧中间位置处焊接有固定块3，固定块3的一侧设置有信号接收器5，且固定块3的内部固定连接有步进电机4，步进电机4通过传动轴与旋转块6传动连接，旋转块6的顶部通过转轴7与旋转套8转动连接，且旋转套8通过螺纹13与伸缩杆9螺旋嵌套连接，伸缩杆9的顶部设置有握杆11，且握杆11的内部设置有信号发射器12。

握杆11的外部一侧设置有控制步进电机4工作的旋钮10，握杆11上设置有防滑橡胶，伸缩杆9的底杆的直径与螺旋套8的内径大小相等，固定块3的内部设置有中央控制处理器，且信号接收器5的输出端通过导线与中央控制处理器的输入端电性连接，同时，中央控制处理器的输出端通过导线与步进电机4的输入端电性连接。

步进电机4为双向电机，其可以进行不同方向的角度旋转，从而提高除螨吸尘器本体1的调节灵活度，螺旋套8用于与伸缩杆9之间的固定连接，同时方便于伸缩杆9的的安装和拆卸，转轴7方便于伸缩杆9与固定块3之间进行竖直方向上的旋转调节。

工作原理：使用时，通过手握握把2能够使除螨吸尘器对一些不需要弯腰便于操作的区域进行除螨，当需要对一些箱底或者床底拐角进行除螨时，将伸缩杆9通过其底部的螺纹13与螺旋套8螺旋固定连接，通过拉伸伸缩杆9，便可轻松的将除螨吸尘器塞入床底，通过转动旋钮10，信号发射器12能够将电信号发出，并通过信号接收器5接收，信号接收器5再将电信号传输至中央控制处理，通过中央控制处理器能够控制步进电机4进行相应的转角运动，从而导致固定块3并带动除螨吸尘器本体1进行位置转动，这样便可以无需弯腰调整除螨吸尘器本体1的位置，就可以对床底不同位置的区域进行除螨工作，使得除螨工作轻松快捷。

以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。

技术特征：

技术总结
本发明公开了一种具有伸缩杆的除螨吸尘器，包括除螨吸尘器本体、旋转块和伸缩杆，所述除螨吸尘器本体的顶部一侧设置有握把，所述固定块的一侧设置有信号接收器，所述步进电机通过传动轴与旋转块传动连接，所述旋转块的顶部通过转轴与旋转套转动连接，所述伸缩杆的顶部设置有握杆。本发明中，除螨吸尘器本体的一侧焊接有固定块，固定块的内部固定连接有步进电机，且步进电机通过传动轴与旋转块传动连接，通过步进电机的传动作用，固定块能够带动除螨吸尘器进行位置调整，故而可以控制除螨吸尘器在床底及其一些空间狭小的环境中灵活的调整除螨位置，给生活带来方便，提高了除螨效率。

技术研发人员：不公告发明人
受保护的技术使用者：四川新天地环保科技有限公司
技术研发日：2017.10.12
技术公布日：2018.03.02
