一种防堵的除螨虫吸尘口结构的制作方法

本发明涉及吸尘口结构技术领域，尤其涉及一种防堵的除螨虫吸尘口结构。

背景技术：

螨虫属于节肢动物门蛛形纲蜱螨亚纲的一类体型微小的动物，身体大小一般都在0.5毫米左右，有些小到0.1毫米，大多数种类小于1毫米。螨虫和蜘蛛同属蛛形纲，成虫有4对足，一对触须，无翅和触角，身体结构有别于昆虫。虫体分为颚体和躯体，颚体由口器和颚基组成，躯体分为足体和末体。螨康躯体和足上有许多毛，有的毛还非常长。前端有口器，食性多样，如头皮屑等。世界上已发现螨虫有50000多种，仅次于昆虫。不少种类与医学有关。现发现螨虫与人的健康关系非常密切，诸如革螨、恙螨、疥螨、蠕螨、粉螨、尘螨和蒲螨等可叮人吸血、侵害皮肤，引起“酒糟鼻”或蠕螨症、过敏症、尿路螨症、肺螨症、肠螨症和疥疮，严重危害人类的身体健康。

现有的除螨虫吸尘器由于结构的原因会造成吸尘口堵塞的现象，主要是在使用的过程中对于大型纸屑等不透气物质一旦被除螨虫吸尘器的吸尘口吸住后很难从吸尘口处脱离，以及吸尘口的缝隙过大，一些大的杂质被进入后卡在滚筒与吸尘口的缝隙上，以及头发丝的长线性杂质缠绕在滚筒上造成堵塞。

技术实现要素：

本发明的目的是为了解决现有技术中存在的缺点，而提出的一种防堵的除螨虫吸尘口结构。

为了实现上述目的，本发明采用了如下技术方案：一种防堵的除螨虫吸尘口结构，包括底板、滚筒和刷毛，所述底板的中部开设有吸尘口，所述吸尘口上嵌入安装有过滤网，所述底板的底面上均匀分布有凸台，所述底板的顶面位于吸尘口的两侧对称设置有滚筒轴支撑架，所述滚筒轴支撑架之间转动连接有滚筒轴，所述滚筒轴的两端均传动连接有风轮，所述滚筒轴的外围套接有滚筒，且滚筒的外径上螺旋嵌入有刷毛，底板的顶面位于滚筒轴支撑架的一侧对称设置有钢针轴支撑架，所述钢针轴支撑架之间转动连接有钢针轴，所述钢针轴的外壁上等距设置有四排钢针。

作为上述技术方案的进一步描述：

所述钢针的作业直径圆与滚筒的外圆相切。

作为上述技术方案的进一步描述：

所述凸台高出底板平面1毫米。

作为上述技术方案的进一步描述：

所述吸尘口的长度小于滚筒的长度10毫米。

作为上述技术方案的进一步描述：

所述钢针的顶端为尖刺状结构。

本发明中，首先，在除螨虫吸尘器的吸尘口的底板位置增设凸台，当遇到大型不透气的杂质时，能够从凸台与底板之间的缝隙将螨虫吸走，同时也能很方便的移除堵在吸尘口上的杂质；其次，在吸尘口上增设过滤网以及在滚筒上设置螺旋的刷毛，这样过滤网能有效的阻挡大的污物，且过滤网上的附着的污物在螺旋的刷毛作用下清除干净，保持过滤网长久清洁；最后，在底板的内部设置与滚筒相切的钢针，在滚筒旋转的过程中，钢针能够将刷毛上附着的长丝线类物质滑落入钢针上，同时旋转的合适的位置后在吸力的作用下，从钢针上移除，有效解决丝线缠绕在滚筒阻碍除螨吸尘器的问题。

附图说明

图1为本发明提出的一种防堵的除螨虫吸尘口结构的结构示意图；

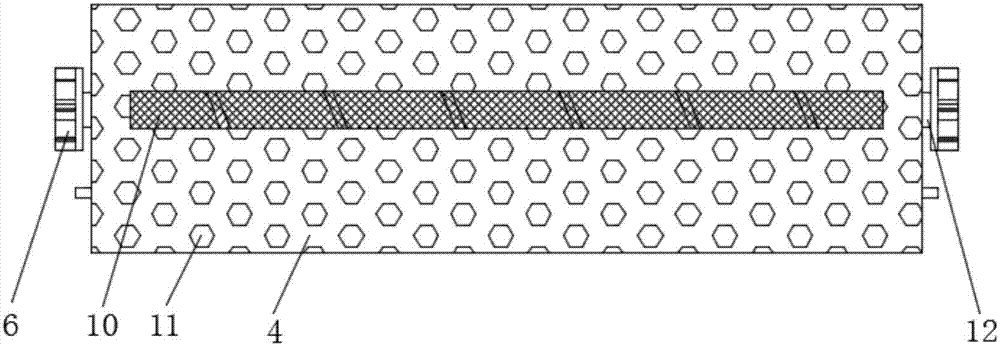

图2为本发明防堵的除螨虫吸尘口结构的俯视图。

图例说明：

1-刷毛、2-滚筒、3-吸尘口、4-底板、5-滚筒支撑架、6-风轮、7-钢针轴支撑架、8-钢针轴、9-钢针、10-过滤网、11-凸台、12-滚筒轴。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。

参照图1-2，一种防堵的除螨虫吸尘口结构，包括底板4、滚筒2和刷毛1，其特征在于，底板4的中部开设有吸尘口3，吸尘口3上嵌入安装有过滤网10，底板4的底面上均匀分布有凸台11，底板4的顶面位于吸尘口3的两侧对称设置有滚筒轴支撑架5，滚筒轴支撑架5之间转动连接有滚筒轴12，滚筒轴12的两端均传动连接有风轮6，滚筒轴12的外围套接有滚筒2，且滚筒2的外径上螺旋嵌入有刷毛1，底板4的顶面位于滚筒轴支撑架5的一侧对称设置有钢针轴支撑架7，钢针轴支撑架7之间转动连接有钢针轴8，钢针轴8的外壁上等距设置有四排钢针9。

钢针9的作业直径圆与滚筒2的外圆相切，凸台11高出底板4平面1毫米，吸尘口3的长度小于滚筒2的长度10毫米，钢针9的顶端为尖刺状结构。

钢针9的作用是将附着在刷毛1上的长丝线类物质剥离开，然后在滚筒2及刷毛1旋转作用下带动钢针9的钢针轴8旋转，其中钢针的直径为1毫米，且同一排的钢针9之间距离相差一个钢针9的直径。

工作原理：使用时，打开除螨虫吸尘器风机开关，然后将除螨虫吸尘器的吸尘口1对准需要除螨虫的地方，其中内部的风轮6在吸力的作用下发生旋转带动滚筒2旋转，其中滚筒2上的刷毛1能够将过滤网10上的附着的符合过滤网10孔径灰尘扫落并振动脱落然后吸入到灰尘储物盒内，而大于过滤网10孔径的灰尘则不被吸入，当吸到大的不透风的物质时，螨虫能够通过凸台11与底板4之间的缝隙吸入到灰尘储物盒内，操作者也能很容易的将堵在吸尘口3上的杂质移开，当刷毛1上附着有长丝线类物质时，钢针9在滚筒2和刷毛1的带动下，将长丝线类物质从刷毛1上剥离开，并旋转到合适的角度，在吸力的作用下，从钢针9上脱离开。

以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。

技术特征：

技术总结
本发明公开了一种防堵的除螨虫吸尘口结构，包括底板、滚筒和刷毛，所述底板的中部开设有吸尘口，所述吸尘口上嵌入安装有过滤网，所述底板的底面上均匀分布有凸台，所述底板的顶面位于吸尘口的两侧对称设置有滚筒轴支撑架，所述滚筒轴支撑架之间转动连接有滚筒轴，所述滚筒轴的两端均传动连接有风轮，所述滚筒轴的外围套接有滚筒，且滚筒的外径上螺旋嵌入有刷毛，底板的顶面位于滚筒轴支撑架的一侧对称设置有钢针轴支撑架。本发明中，在除螨虫吸尘器的吸尘口的底板位置增设凸台，当遇到大型不透气的杂质时，能够从凸台与底板之间的缝隙将螨虫吸走，同时也能很方便的移除堵在吸尘口上的杂质。
