一种家用简易可变形楼梯的制作方法

本实用新型属于生活用具技术领域，具体涉及一种家用简易可变形楼梯。

背景技术：

由于凳子高度限制，不能用于家庭2.0～2.3米高度的电灯、吊扇等电气维修，而且一般家庭都不常备梯子，但是有很多凳子。因此在没有梯子情况下，用椅子叠加凳子，才可以攀高。不过，由于重心提高，危险容易发生，而且还必须有专人扶助凳子，否者凳子打滑，也容易攀高人摔倒，扶助人被压伤。因此，在家庭没有楼梯时候，如果可以使得重心降低并保证不打滑的简单方式的凳子，将极大保证使用者安全。

根据报道，现在空巢老人在高处拿货物，经常这种发生跌落情况，对受伤者资料和家庭的负担，极为严重。

此外，由于幼儿身高不足，比如要坐在椅子，在洗手池洗手，没有合适高度椅子。因此有必要开发一个可变形楼梯的凳子，供家庭父母修理、老人拿货、幼儿洗手等多功能用途的凳子。

还有，楼梯比较长，放置占据空间，采用常用的凳子实现楼梯功能，既不要占据空间，也喜闻乐见，因此，实用新型出一种家用简易的可变形楼梯的凳子很有市场前景，深受市场追捧。实用新型CN2607883-1，专利号03233257.2两用梯凳，设计比较复杂，而且折叠缝隙在椅面中部，容易夹屁股，且不是凳子，而是椅子的变形。

技术实现要素：

本实用新型的目的在于提供一种家用简易可变形楼梯的凳子，便于根据需要变形使用，结构简单，使用方便。

为实现上述目的，本技术方案如下。

本实用新型可通过下列技术方案来实现：一种家用简易可变形楼梯，其特征在于，本可变形楼梯包括半梯体一和半梯体二，所述半梯体一包括两个倾斜梯脚一和两个垂直梯脚一，两个所述倾斜梯脚一和两个所述倾斜梯脚二的顶部由一横梁一固定相连，两个所述倾斜梯脚一和两个所述垂直梯脚一的底部由一方形的底板固定相连，且四个梯脚分别固定在底板的四个棱角处，所述倾斜梯脚一的中部和垂直梯脚一的中部由一与底板平行的横板一固定相连；所述半梯体二包括两个倾斜梯脚二和两个垂直梯脚二，两个所述倾斜梯脚二和两个所述垂直梯脚二的顶部由一横梁二相连，所述倾斜梯脚二的中部和垂直梯脚二的中部由一与底板平行的横板二固定相连，所述倾斜梯脚一和倾斜梯脚二等高，所述垂直梯脚一和垂直梯脚二等高，两个所述倾斜梯脚二的上端均设置有一定位孔一，所述横梁二内延横梁长度方向设置有定位孔二，本可变形楼梯还包括一金属棒，所述横梁二与所述底板固定相连，所述金属棒能够同时插设在所述定位孔一和定位孔二内且使半梯梯二绕所述金属棒旋转，两个所述垂直梯脚一内设置有能够使垂直梯脚一往垂直梯脚一的下方延伸的伸展结构。

作为梯子：底板靠近倾斜梯脚一的一侧与横梁二铰接后，两个垂直梯脚一内设置有能够使垂直梯脚一往垂直梯脚一的下方延伸的伸展结构，使得垂直梯脚一的下方延伸至于垂直梯脚二等高，底板、横板一、横板二作为本楼梯的三个踏板，在变电站施工过程中可以作为楼梯使用，非常方便实用。

作为凳子时，为了使变形简便，本可变现楼梯通过一个可拆卸的金属棒作为半梯体一和半梯体二之间的连接件，取出金属棒，半梯体一和半梯体二可以变形为楼梯，将金属棒插入定位孔一和定位孔二内，半梯体二可绕金属棒旋转，致使半梯体一和半梯体二能够贴合成为一个方形的凳子。

在上述的家用简易可变形楼梯中，所述伸展结构包括两个分别设置在两个分别设置在底板和横板一上的纵向滑槽，本伸展结构还包括一块支撑板和一个定位销，所述支撑板能够同时插设并滑动连接在两个所述纵向滑槽内，所述支撑板上设置有通孔一，所述底板上设置有能够与所述通孔一对应的通孔二，所述定位销能够同时插设在所述通孔一和通孔二内且将支撑板固定在所述半梯体一上。

作为楼梯时，纵向滑槽内滑出的支撑班的下端抵靠地面，将定位销插设在通孔一和通孔二上，使得支撑板固定在半梯体一上，支撑板、垂直梯脚二和倾斜梯脚二形成楼梯的支撑脚。

在上述的家用简易可变形楼梯中，所述支撑板的一侧的两端分别设置有一个防脱块，所述防脱块能抵靠在所述底板上。

与现有技术相比，本实用新型具有以下优点：

1、作为楼梯时，纵向滑槽内滑出的支撑班的下端抵靠地面，将定位销插设在通孔一和通孔二上，使得支撑板固定在半梯体一上，支撑板、垂直梯脚二和倾斜梯脚二形成楼梯的支撑脚。

2、作为凳子时，为了使变形简便，本可变现楼梯通过一个可拆卸的金属棒作为半梯体一和半梯体二之间的连接件，取出金属棒，半梯体一和半梯体二可以变形为楼梯，将金属棒插入定位孔一和定位孔二内，半梯体二可绕金属棒旋转，致使半梯体一和半梯体二能够贴合成为一个方形的凳子。

附图说明

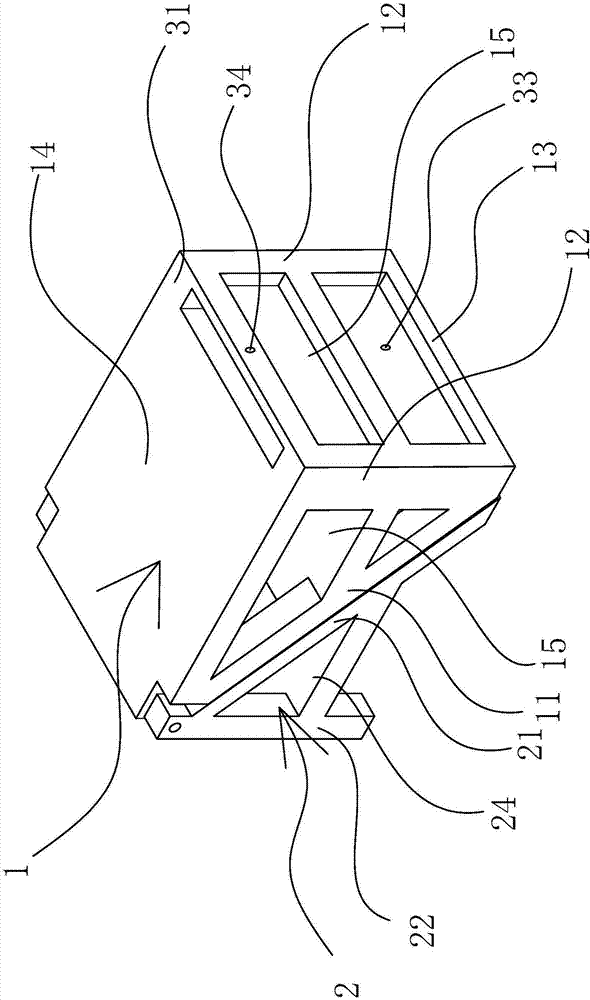

图1是本可变形楼梯作为凳子时的结构示意图。

图2是本可变形楼梯作为梯子时的分解结构示意图。

图3是图2在另一视角下的结构示意图。

图中，1、半梯体一；11、倾斜梯脚一；12、垂直梯脚一；13、横梁一；14、底板；15、横板一；2、半梯体二；21、倾斜梯脚二；22、垂直梯脚二；23、横梁二；24、横板二；3、伸展结构；31、纵向滑槽；32、支撑板；33、通孔一；34、通孔二；35、定位销；36、防脱块；41、定位孔一；42、定位孔二；43、金属棒。

具体实施方式

以下是本实用新型的具体实施例并结合附图，对本实用新型的技术方案作进一步的描述，但本实用新型并不限于这些实施例。

如图1、图2和图3所示，本可变形楼梯包括半梯体一1和半梯体二2，半梯体一1包括两个倾斜梯脚一11和两个垂直梯脚一12，两个倾斜梯脚一11和两个倾斜梯脚二21的顶部由一横梁一13固定相连，两个倾斜梯脚一11和两个垂直梯脚一12的底部由一方形的底板14固定相连，且四个梯脚分别固定在底板14的四个棱角处，倾斜梯脚一11的中部和垂直梯脚一12的中部由一与底板14平行的横板一15固定相连；半梯体二2包括两个倾斜梯脚二21和两个垂直梯脚二22，两个倾斜梯脚二21和两个垂直梯脚二22的顶部由一横梁二23相连，倾斜梯脚二21的中部和垂直梯脚二22的中部由一与底板14平行的横板二24固定相连，倾斜梯脚一11和倾斜梯脚二21等高，垂直梯脚一12和垂直梯脚二22等高，两个倾斜梯脚二21的上端均设置有一定位孔一41，横梁二23内延横梁长度方向设置有定位孔二42，本可变形楼梯还包括一金属棒43，横梁二23与底板14固定相连，金属棒43能够同时插设在定位孔一41和定位孔二42内且使半梯梯二绕金属棒43旋转，两个垂直梯脚一12内设置有能够使垂直梯脚一12往垂直梯脚一12的下方延伸的伸展结构3。

作为梯子：底板14靠近倾斜梯脚一11的一侧与横梁二23铰接后，两个垂直梯脚一12内设置有能够使垂直梯脚一12往垂直梯脚一12的下方延伸的伸展结构3，使得垂直梯脚一12的下方延伸至于垂直梯脚二22等高，底板14、横板一15、横板二24作为本楼梯的三个踏板，在变电站施工过程中可以作为楼梯使用，非常方便实用。

作为凳子时，为了使变形简便，本可变现楼梯通过一个可拆卸的金属棒43作为半梯体一1和半梯体二2之间的连接件，取出金属棒43，半梯体一1和半梯体二2可以变形为楼梯，将金属棒43插入定位孔一41和定位孔二42内，半梯体二2可绕金属棒43旋转，致使半梯体一1和半梯体二2能够贴合成为一个方形的凳子。

如图2所示，伸展结构3包括两个分别设置在两个分别设置在底板14和横板一15上的纵向滑槽31，本伸展结构3还包括一块支撑板32和一个定位销35，支撑板32能够同时插设并滑动连接在两个纵向滑槽31内，支撑板32上设置有通孔一33，底板14上设置有能够与通孔一33对应的通孔二34，定位销35能够同时插设在通孔一33和通孔二34内且将支撑板32固定在半梯体一1上。

作为楼梯时，纵向滑槽31内滑出的支撑班的下端抵靠地面，将定位销35插设在通孔一33和通孔二34上，使得支撑板32固定在半梯体一1上，支撑板32、垂直梯脚二22和倾斜梯脚二21形成楼梯的支撑脚。

进一步的：支撑板32的一侧的两端分别设置有一个防脱块36，防脱块36能抵靠在底板14上。

本文中所描述的具体实施例仅仅是对本实用新型精神作举例说明。本实用新型所属技术领域的技术人员可以对所描述的具体实施例做各种各样的修改或补充或采用类似的方式替代，但并不会偏离本实用新型的精神或者超越所附权利要求书所定义的范围。

尽管本文较多地使用了半梯体一1、倾斜梯脚一11、垂直梯脚一12、横梁一13、底板14、横板一15、半梯体二2、倾斜梯脚二21、垂直梯脚二22、横梁二23、横板二24、伸展结构3、纵向滑槽31、支撑板32、通孔一33、通孔二34、定位销35、防脱块36、定位孔一41、定位孔二42、金属棒43等术语，但并不排除使用其它术语的可能性。使用这些术语仅仅是为了更方便地描述和解释本实用新型的本质；把它们解释成任何一种附加的限制都是与本实用新型精神相违背的。
