一种防夹手的铝合金隔热地弹门的制作方法

本实用新型属于建筑门窗技术领域，尤其是涉及一种地弹门。

背景技术：

地弹门是装修工程中较常见到的一种门，是内外可自由开启的一种门类，一般采用地埋式门轴弹簧进行安装，令门在不受外力触动的时候自动关闭。

地弹门一般安装在商场的入口处，为了保证地弹门在不受力时能正常关闭，地弹门的弹力一般都较大。出入商场的人员年龄不一，当有小孩或老人使用时，由于其动作缓慢或力气较小，很容易被自动关闭的地弹门夹手，造成较差的用户体验。此外，现有的地弹门在活动门体与门框之间存在较大的缝隙，使得室外的风及灰尘能够轻易的进入到室内，不能满足隔热要求。

技术实现要素：

有鉴于此，本实用新型旨在提出一种防夹手的铝合金隔热地弹门，以解决现有技术中，地弹门由于没有防护措施，使其在自动关闭时容易出现夹手的问题；同时由于门体与门框之间存在缝隙，不能满足隔热要求的问题。

为达到上述目的，本实用新型的技术方案是这样实现的：

一种防夹手的铝合金隔热地弹门，包括两个门体，其相邻的侧壁上安装有软密封件，当两个门体为关闭状态时，分别安装于两个门体上的两个软密封件交错贴合；软密封件的贴合部分的内部设有中空腔；伸缩密封套，其置于门体靠近侧门框的侧壁上，伸缩密封套的内部设有与门体滑动连接的推架，推架与侧门框之间固接有拉动链。

进一步，所述软密封件的内部设有支撑爪，支撑爪沿竖直方向延伸，其一侧固接于所述门体的侧壁上，另一侧向所述贴合部分弯折。

进一步，所述软密封件包括包覆所述支撑爪和所述门体侧壁的密封主体，所述贴合部分置于密封主体的内侧，且两者一体成型。

进一步，所述贴合部分设有倾斜侧壁，倾斜侧壁的外表面上设有若干密封凸条；密封凸条沿竖直方向延伸，且当两个所述软密封件贴合时，设置于两个软密封件上的密封凸条相互交错。

进一步，所述推架包括置于门体内部的支撑板，支撑板沿竖直方向延伸，支撑板的侧壁上沿竖直方向均布有若干滑杆，滑杆穿过门体伸入所述伸缩密封套的内部。

进一步，每个所述滑杆置于所述伸缩密封套内部的端部都固接有推盘，推盘的直径大于滑杆的外径。

进一步，每个所述支撑板的上端和下端分别与一组所述拉动链固接，每组拉动链共有两根，每根拉动链的一端与支撑板固接，另一端穿过所述门体和伸缩密封套与侧门框固接。

相对于现有技术，本实用新型所述的防夹手的铝合金隔热地弹门具有以下优势：

本实用新型所述的防夹手的铝合金隔热地弹门，结构简单，隔热密封性好。通过两个软连接件的贴合部分内部设置的中空腔，这使得该贴合部分容易变形。一方面，能够增强密封效果；另一方面，当手人位于两个软密封件之间时，人手不会与坚硬的门体框架直接接触，而是通过较为柔软的贴合部分将门体的运动趋势缓冲掉，能够有效的防止夹手。随着门体开闭而自动膨胀收缩的伸缩密封套，能够将门体与侧门框之间缝隙完全封堵，进一步的增加了本实用新型的密封隔热性。

附图说明

构成本实用新型的一部分的附图用来提供对本实用新型的进一步理解，本实用新型的示意性实施例及其说明用于解释本实用新型，并不构成对本实用新型的不当限定。在附图中：

图1为本实用新型实施例所述的防夹手的铝合金隔热地弹门的主视图；

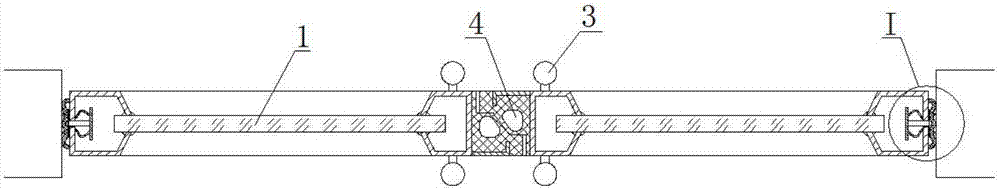

图2为本实用新型实施例所述的防夹手的铝合金隔热地弹门的俯视向剖视图；

图3为本实用新型实施例所述的防夹手的铝合金隔热地弹门的软密封件的俯视向剖视图；

图4为图2中I部分在门体闭合时的放大图；

图5为图2中I部分在门体开启时的放大图。

附图标记说明：

1-钢化玻璃；2-门体；201-门体框架；3-把手；4-软密封件；401-中空腔；402-支撑爪；403-密封主体；404-倾斜侧壁；405-密封凸条；5-伸缩密封套；6-支撑板；601-滑杆；602-推盘；7-拉动链；8-侧门框。

具体实施方式

需要说明的是，在不冲突的情况下，本实用新型中的实施例及实施例中的特征可以相互组合。

在本实用新型的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”等仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”等的特征可以明示或者隐含地包括一个或者更多个该特征。在本实用新型的描述中，除非另有说明，“多个”的含义是两个或两个以上。

在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以通过具体情况理解上述术语在本实用新型中的具体含义。

下面将参考附图并结合实施例来详细说明本实用新型。

如图1-5，本实用新型提出一种防夹手的铝合金隔热地弹门，包括两个门体2，其相邻的侧壁上安装有软密封件4，当两个门体2为关闭状态时，分别安装于两个门体2上的两个软密封件4交错贴合；软密封件4的贴合部分的内部设有中空腔401；伸缩密封套5，其置于门体2靠近侧门框8的侧壁上，伸缩密封套5的内部设有与门体2滑动连接的推架，推架与侧门框8之间固接有拉动链7。

每个门体2均包括由铝合金的中空型材所围成的门体框架201，门体框架201的中部嵌装有钢化玻璃1，门体2上还安装有把手3。

如图2、3，上述软密封件4的内部设有支撑爪402，支撑爪402沿竖直方向延伸，其一侧固接于上述门体2的侧壁上，另一侧向上述贴合部分弯折。支撑爪402位于门体2的开关侧，且从门体2的顶端贯通到门体2的底端。支撑爪402的折弯方向保证了在两个门体2关闭时，两个软密封件4只有贴合部分发生一定量的变形，而其他部分能够对贴合部分起到支撑的作用，以便于达到密封的效果。

如图3，上述软密封件4包括包覆上述支撑爪402和上述门体2侧壁的密封主体403，上述贴合部分置于密封主体403的内侧，且两者一体成型。密封主体403的结构保证软密封件4能够可靠牢固的固定于门体2上。当两个门体2关闭时，两个密封主体403的内侧相对，两个贴合部分(主要为倾斜侧壁404)能够相互挤压密封。

上述贴合部分设有倾斜侧壁404，倾斜侧壁404的外表面上设有若干密封凸条405；密封凸条405沿竖直方向延伸，且当两个上述软密封件4贴合时，设置于两个软密封件4上的密封凸条405相互交错。相互交错的密封凸条405能够在两个软密封件4贴合时形成迷宫密封的结构。

上述推架包括置于门体2内部的支撑板6，支撑板6沿竖直方向延伸，支撑板6的侧壁上沿竖直方向均布有若干滑杆601，滑杆601穿过门体2伸入上述伸缩密封套5的内部。支撑板6位于靠近侧门框8的中空型材内，滑杆601水平滑动，当门体2开启时，推动伸缩密封套5向外膨胀，以便于封堵门体2与侧门框8之间的缝隙。

每个上述滑杆601置于上述伸缩密封套5内部的端部都固接有推盘602，推盘602的直径大于滑杆601的外径。该结构能够增大滑杆601与伸缩密封套5的接触面积，有助于保护伸缩密封套5，延长其使用寿命。

如图4、5，每个上述支撑板6的上端和下端分别与一组上述拉动链7固接，每组拉动链7共有两根，每根拉动链7的一端与支撑板6固接，另一端穿过上述门体2和伸缩密封套5与侧门框8固接。

当门体2开启时，门体2逐渐远离侧门框8，拉动链7拉扯支撑板6向外移动。支撑板6带动滑杆601迫使伸缩密封套5膨胀变形，膨胀后的伸缩密封套5能够将门体2和侧门框8之间的缝隙封堵(如图5所示)。

当门体2开始闭合时，门体2逐渐靠近侧门框8，伸缩密封套5在两者的挤压下收缩变形，同时滑杆601推动支撑板6向中空型材内部移动(如图4所示)。保证伸缩密封套5不会干扰门体2的闭合。

当门体2完全闭合后，两个软密封件4上的倾斜侧壁404贴合形成密封。同时，由于交错的密封凸条405能够在上述密封结构的基础上再形成迷宫密封结构，进一步提高本实用信心的密封和隔热效果。

本实用新型所述的防夹手的铝合金隔热地弹门，结构简单，隔热密封性好。通过两个软连接件4的贴合部分内部设置的中空腔401，这使得该贴合部分容易变形。一方面，能够增强密封效果；另一方面，当手人位于两个软密封件4之间时，人手不会与坚硬的门体框架201直接接触，而是通过较为柔软的贴合部分将门体2的运动趋势缓冲掉，能够有效的防止夹手。随着门体2开闭而自动膨胀收缩的伸缩密封套5，能够将门体2与侧门框8之间缝隙完全封堵，进一步的增加了本实用新型的密封隔热性。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
