一种冲泡杯的改良结构的制作方法

本实用新型属于日常生活用品领域，具体涉及一种冲泡杯的改良结构。

背景技术：

现有冲泡杯，包括水杯及架置在水杯中的滤杯，滤杯上设一杯盖，杯盖上设一与阀封推杆联动的按键，根据冲泡物的实际，按压按键联动阀封推杆下移、打开阀门而将滤杯中的浸泡液过滤排至水杯中，排液时需一直按压按键，一旦松手按键便联动阀封推杆自动复位、关闭阀门，给使用操作带来不便。

技术实现要素：

本实用新型的目的是要提供一种冲泡杯的改良结构，排液时按键联动阀封推杆处于常开状态而不需一直按压，操作简捷，使用方便。

实现上述目的，本实用新型采用如下技术方案，一种冲泡杯的改良结构，包括一水杯，水杯中架置一带过滤网及阀封推杆的滤杯，滤杯上设一杯盖，杯盖上设一与阀封推杆联动的按键，所述杯盖中设一锁杆座和一锁杆，锁杆中部为套接框，套接框通过弹簧与锁杆座形成活动连接，锁杆套接框中设有由楔形卡凸和按键的卡接柱组成的按键锁止结构，套接框的一端连接一伸至杯盖外侧的锁舌，所述滤杯上端沿相应设有与锁舌相配的锁孔，套接框的另一端连接一斜拉杆，斜拉杆与杯盖压柄联动连接。

上述楔形卡凸的上表面为斜面，卡接柱的下表面为圆弧面。

上述压柄设拉杆凹座和连接轴。

本实用新型优点：设有按键锁止结构，排液时实现按键下压锁止、阀门常开状态，且开盖时则可联动按键及阀门自动复位，使用更方便

附图说明

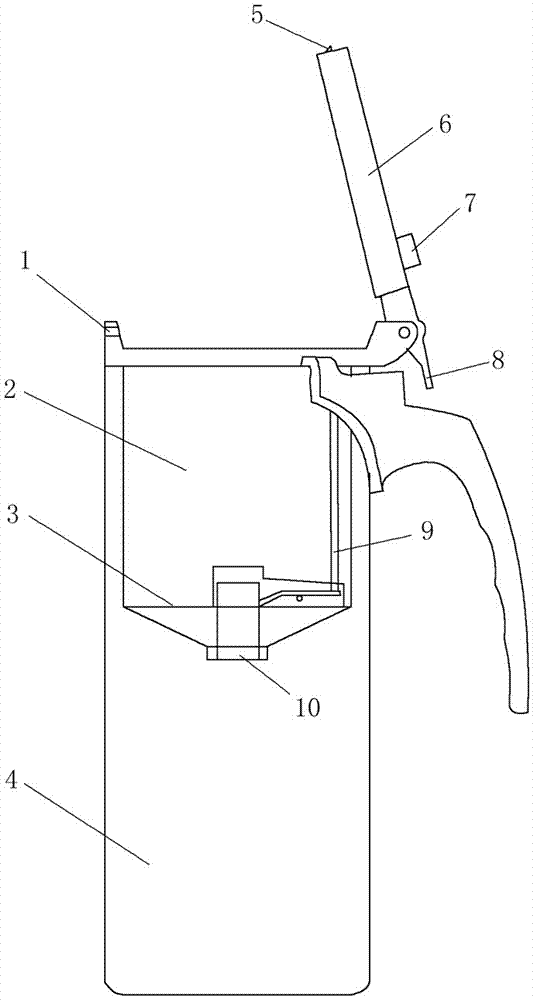

图1是本实用新型的整体示意图。

图2是本实用新型杯盖的构件拆分示意图。

图3是本实用新型按键锁止结构的剖视分解示意图。

图4是本实用新型实施例一即按压按键联动锁杆移动示意图。

图5是本实用新型实施例二即排液常开状态示意图。

图6是本实用新型实施例三即开盖联动按键复位示意图。

图中，1锁孔，2滤杯，3过滤网，4水杯，5锁舌，6杯盖，7按键，8压柄，9阀封推杆，10排液口，11锁杆座，12锁杆，13套接框，14弹簧，15楔形卡凸，16卡接柱，17拉杆凹座，18连接轴，19斜拉杆，20按键压端。

图中箭头所示为位移的方向。

具体实施方式

如图1-3所示，一种冲泡杯的改良结构，包括一水杯4，水杯4中架置一带过滤网3及阀封推杆9的滤杯2，阀封推杆9联动排液口10的开关，滤杯2上设一杯盖6，杯盖6上设一按键7，按键7一下端为按键压端20，按键外侧设有下表面为圆弧面的卡接柱16；杯盖6中还设一锁杆座11和一锁杆12，锁杆12中部为套接框13，套接框13通过弹簧14与锁杆座11形成活动连接，锁杆套接框13中设有由上表面为斜面的楔形卡凸15和卡接柱16组成的按键锁止结构，套接框13的一端连接一伸至杯盖6外侧的锁舌5，所述滤杯2上端沿相应设有与锁舌5相配的锁孔1，套接框13的另一端连接一斜拉杆19，斜拉杆19与杯盖压柄8联动连接，压柄8设拉杆凹座17和连接轴18。压柄8下压带动锁杆12移动实现开盖的同时联动按键锁止结构的开合。

实施例一。

如图4所示，向下按压按键7下移，按键外侧的卡接柱16利用圆弧下表面与楔形卡凸15的斜上表面相切产生推压作用，带动锁杆12克服弹簧14右移。

实施例二。

如图5并参考图1和图2所示，依照实施例一将按键7下压带动锁杆12右移，按键继续下移，卡接柱16下移至楔形卡凸15下方，相切推压作用力消失，锁杆12在弹簧14的作用自动复位，楔形卡凸15卡住卡接柱16，按键7被锁止，按键压端20保持顶压阀封推杆9状态，排液口10处于常开状态。

实施例三。

如图6并参考图1和图2所示，按下压柄8使其绕连接轴18转动，拉杆凹座17带动斜拉杆19使锁杆12克服弹簧14移动，一方面是楔形卡凸15移离卡接柱16，按键7自动复位，按键压端20上升移离阀封推杆9排液口10复位关闭；另一方面是锁舌5脱离锁孔1而可翻开杯盖6。
