一种可拉伸式沙发组的制作方法

本实用新型涉及家具组合领域，特别涉及一种可拉伸式沙发组。

背景技术：

随着人们生活水平的日益提高，沙发在人们的家居生活中越来越普遍，人们喜欢在沙发上玩手机，玩平板，玩电脑等，为了满足人们对沙发的使用要求，集坐、躺、睡于一体的沙发组就孕育而生。现有的沙发组中的躺椅可供使用者在休息休闲过程中享有一个更舒适的环境，但若座谈时，过长的躺椅会给使用者带来不便，无法调节躺椅长度，另一方面，在沙发上坐或躺的时间过久，由于座垫的较软会给使用者带来不适感，无法适用于多有人群。

因此，发明一种可拉伸式沙发组来解决上述问题很有必要。

技术实现要素：

本实用新型的目的在于提供一种可拉伸式沙发组，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种可拉伸式沙发组，包括躺椅本体，所述躺椅本体一侧设有第一靠背，所述第一靠背底部设有第一支撑架，所述第一支撑架一侧设有第二支撑架，所述第二支撑架内部设有第一滑槽，所述躺椅本体顶部设有第一座垫，所述第一座垫一侧设有第二座垫，所述第二座垫与第一座垫之间设有连接带，所述第二座垫与第一座垫内部均设有填充垫，所述填充垫内部设有气垫，所述第一座垫与第二座垫一侧均设有气阀，所述躺椅本体一侧设有沙发本体，所述沙发本体一侧设有第二靠背，所述沙发本体顶部设有第三座垫，所述第二靠背底部设有第三支撑架，所述第三支撑架内部设有承载板，所述承载板一侧设有限位板，所述限位板内部设有第二滑槽，所述限位板一端设有固定板，所述躺椅本体和沙发本体两侧均设有放置台。

优选的，所述第一支撑架一端设有第一凸出块，所述第一凸出块与第一滑槽滑动连接。

优选的，所述承载板一端两侧均设有第二凸出块，所述第二凸出块与第二滑槽滑动连接。

优选的，所述第一座垫与第一支撑架相适配，所述第二座垫与第二支撑架相适配。

优选的，所述第二靠背和第三座垫内部均设有填充物。

优选的，所述填充垫和填充物均由海绵材料制成，所述气垫由橡胶材料制成，所述连接带由弹力线材料制成。

本实用新型的技术效果和优点：本实用新型通过设置第一支撑架、第二支撑架、承载板和限位板，使用者可通过推动第二支撑架，通过第一凸出块在第一滑槽内滑动，使得第一支撑架全部收纳入第一滑槽内，可将躺椅本体转换成单人座椅，使用者拉动固定板，通过第二凸出块在第二滑槽内滑动，带动承载板与限位板分离，从而增加沙发本体的宽度，达到便捷地调节该沙发组长度或宽度以实现更多的实用性的效果，通过设置气垫和气阀，使用者可根据自身喜好通过气阀给气垫通气，来调节第一座垫和第二座垫软硬度，从而提高该沙发组的舒适度，达到更佳的使用效果。

附图说明

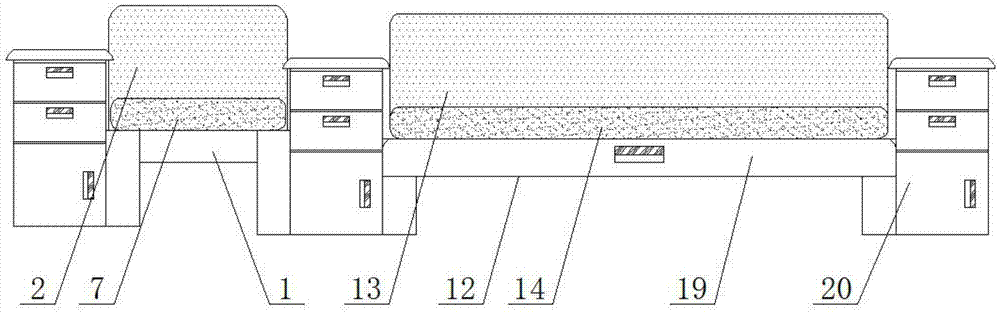

图1为本实用新型的整体结构示意图；

图2为本实用新型的躺椅本体结构示意图；

图3为本实用新型的第一座垫和第二座垫结构示意图；

图4为本实用新型的沙发本体爆炸图；

图中：1躺椅本体、2第一靠背、3第一支撑架、4第二支撑架、5第一滑槽、6第一座垫、7第二座垫、8连接带、9填充垫、10气垫、11气阀、12沙发本体、13第二靠背、14第三座垫、15第三支撑架、16承载板、17限位板、18第二滑槽、19固定板、20放置台。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

本实用新型提供了如图1-4所示的一种可拉伸式沙发组，包括躺椅本体1，所述躺椅本体1一侧设有第一靠背2，所述第一靠背2底部设有第一支撑架3，所述第一支撑架3一侧设有第二支撑架4，所述第二支撑架4内部设有第一滑槽5，所述躺椅本体1顶部设有第一座垫6，所述第一座垫6一侧设有第二座垫7，所述第二座垫7与第一座垫6之间设有连接带8，所述第二座垫7与第一座垫6内部均设有填充垫9，所述填充垫9内部设有气垫10，所述第一座垫6与第二座垫7一侧均设有气阀11，通过设置气垫10和气阀11，使用者可根据自身喜好通过气阀11给气垫10通气，来调节第一座垫6和第二座垫7软硬度，从而提高该沙发组的舒适度，达到更佳的使用效果，所述躺椅本体1一侧设有沙发本体12，所述沙发本体12一侧设有第二靠背13，所述沙发本体12顶部设有第三座垫14，所述第二靠背13底部设有第三支撑架15，所述第三支撑架15内部设有承载板16，所述承载板16一侧设有限位板17，所述限位板17内部设有第二滑槽18，所述限位板17一端设有固定板19，所述躺椅本体1和沙发本体12两侧均设有放置台20。

所述第一支撑架3一端设有第一凸出块，所述第一凸出块与第一滑槽5滑动连接，所述承载板16一端两侧均设有第二凸出块，所述第二凸出块与第二滑槽18滑动连接，通过设置第一支撑架3、第二支撑架4、承载板16和限位板17，使用者可通过推动第二支撑架4，通过第一凸出块在第一滑槽5内滑动，使得第一支撑架3全部收纳入第一滑槽5内，可将躺椅本体1转换成单人座椅，使用者拉动固定板19，通过第二凸出块在第二滑槽18内滑动，带动承载板16与限位板17分离，从而增加沙发本体12的宽度，达到便捷地调节该沙发组长度或宽度以实现更多的实用性的效果，所述第一座垫6与第一支撑架3相适配，所述第二座垫7与第二支撑架4相适配，所述第二靠背13和第三座垫14内部均设有填充物，所述填充垫9和填充物均由海绵材料制成，所述气垫10由橡胶材料制成，所述连接带8由弹力线材料制成。

本实用工作原理：该可拉伸式沙发组使用时，使用者可通过推动第二支撑架4，通过第一凸出块在第一滑槽5内滑动，使得第一支撑架3全部收纳入第一滑槽5内，可将躺椅本体1转换成单人座椅，使用者拉动固定板19，通过第二凸出块在第二滑槽18内滑动，带动承载板16与限位板17分离，从而增加沙发本体12的宽度，使用者根据自身需求便捷地调节该沙发组长度或宽度以实现更多的实用性，使用者可根据自身喜好通过气阀11给气垫10通气，来调节第一座垫6和第二座垫7软硬度，从而提高该沙发组的舒适度，该沙发组使用期间，放置台20可用于放置或存储常用物品，给使用者带来便利。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
